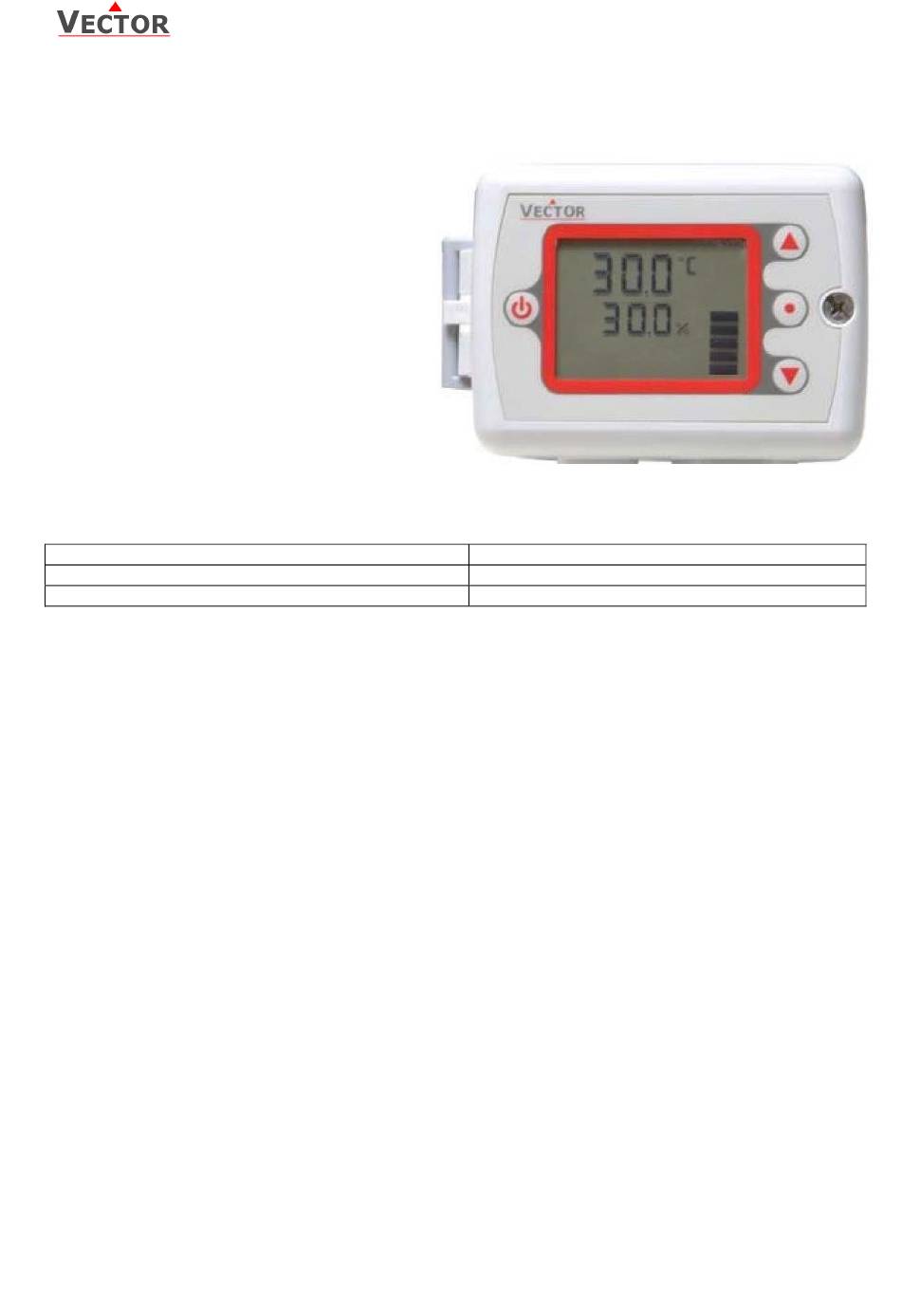

Vector OPC-S Bedienungsanleitung

OPC-S: Bedien- und Anzeigegerät für intelligente Kanal- und
Aussenfühler
Merkmale
• Anzeige von Sensorwerten
• Anzeigen und Zurücksetzen von Minimum-
und Maximum-Werten
• Passwortgeschützte programmierbare
Konfigurationsparameter
• Erhältlich in verschiedenen Ausführungen
und Materialien
Anwendungen
• Konfiguration intelligenter Messfühler
• Überwachung kritischer Umgebungen mittels
Minimum- und Maximalfunktion des Fühlers
Allgemeine Beschreibung
Das OPC-S ist ein Bedien- und Anzeigegerät für
intelligente Messfühler der Serien SDC und SOC
Typen und Bestellinformationen
Das OPC-S kann mit folgenden Messfühlern verwendet werden
Item Name
SDC-Serie: SDC-T1, SDC-H1, SDC-H1T1, SDC-H1T
SOC-Serie: SOC-T1, SOC-H1, SOC-H1T1, SOC-H1T
Installation
1. Entfernen Sie die aktuelle Abdeckung vom SDC- oder SOC-Produkt, indem Sie die Halteschraube auf der
rechten Seite der Abdeckung lösen (gegen den Uhrzeigersinn drehen).
2. Öffnen Sie die Abdeckung vollständig und ziehen Sie sie heraus.
3. Setzen Sie auf die gleiche Weise den OPC-S in der geöffneten Position ein.
4. Verbinden Sie das weiße Flachbandkabel mit dem Stecker auf der mittleren linken Seite des Geräts.
5. Vergewissern Sie sich bei SOC-Produkten, dass die Dichtung fest in der Nut an der Innenseite des
Deckels sitzt, schließen Sie dann vorsichtig den Deckel und drehen die Halteschraube fest (im
Uhrzeigersinn). Verwenden Sie ein mässiges Drehmoment.
Einstellen der Konfigurationsparameter
Intelligente Sensoren können perfekt auf die Anwendung abgestimmt werden. Die Aufbereitung des
Sensorsignals wird über Parameter definiert. Die Parameter der unterschiedlichen Geräte müssen der
entsprechenden Gerätedokumentation entnommen werden.
Die Konfigurationsparameter sind passwortgeschützt und können wie folgt geändert werden:
1. AUF und AB Taste gleichzeitig für 3 Sekunden gedrückt halten. In der Anzeige erscheint CODE.
2. Durch drücken der AUF oder AB Taste Passworteingabe aktivieren. Mit der AUF oder AB Taste das
Passwort "0009" einstellen und mit der RECHTS Taste bestätigen.
3. Mit der AUF oder AB Taste IP für Eingangskonfiguration wählen und mit der RECHTS Taste bestätigen.
4. Die Eingangsparameter werden nun angezeigt. Die kleinen Ziffern zeigen die Parameternummer, die
grosse Anzeige den Parameterwert.
5. Mit den AUF/AB Tasten den Parameter selektieren und mit der RECHTS Taste auswählen. Der Parameter
kann nun eingestellt werden, was mit der Anzeige der MIN und MAX Symbole signalisiert wird. Den
gewünschten Wert mit der AUF/AB Taste einstellen.
6. Anschliessend mit der LINKS oder RECHTS Taste ins Parameterselektionsmenu zurückkehren.
7. LINKS Taste drücken um das Konfigurationsmenu zu verlassen. Das Bedienterminal kehrt in den
normalen Betriebsmodus zurück, sofern in den nächsten 5 Minuten keine Taste gedrückt wird.
8. Die Parameter und deren Werte hängen von den jeweiligen Sensoren ab. Für eine Liste mit den
verfügbaren Parametern wird auf die jeweiligen Datenblätter verwiesen.
Doc: 70-01-0171, V1.2: 20220114
Änderungen vorbehalten
Integriertes Bedien- und Anzeigegerät OPC-S
Description/Option
Kanalfühler Feuchtigkeits-/Temperatur
Aussenfühler Feuchtigkeit / Temperatur
Vector Controls GmbH, Schweiz
www.vectorcontrols.com
Seite 1-4
