Sim-Karte - Neointercom Timer Benutzerhandbuch

Benutzerhandbuch

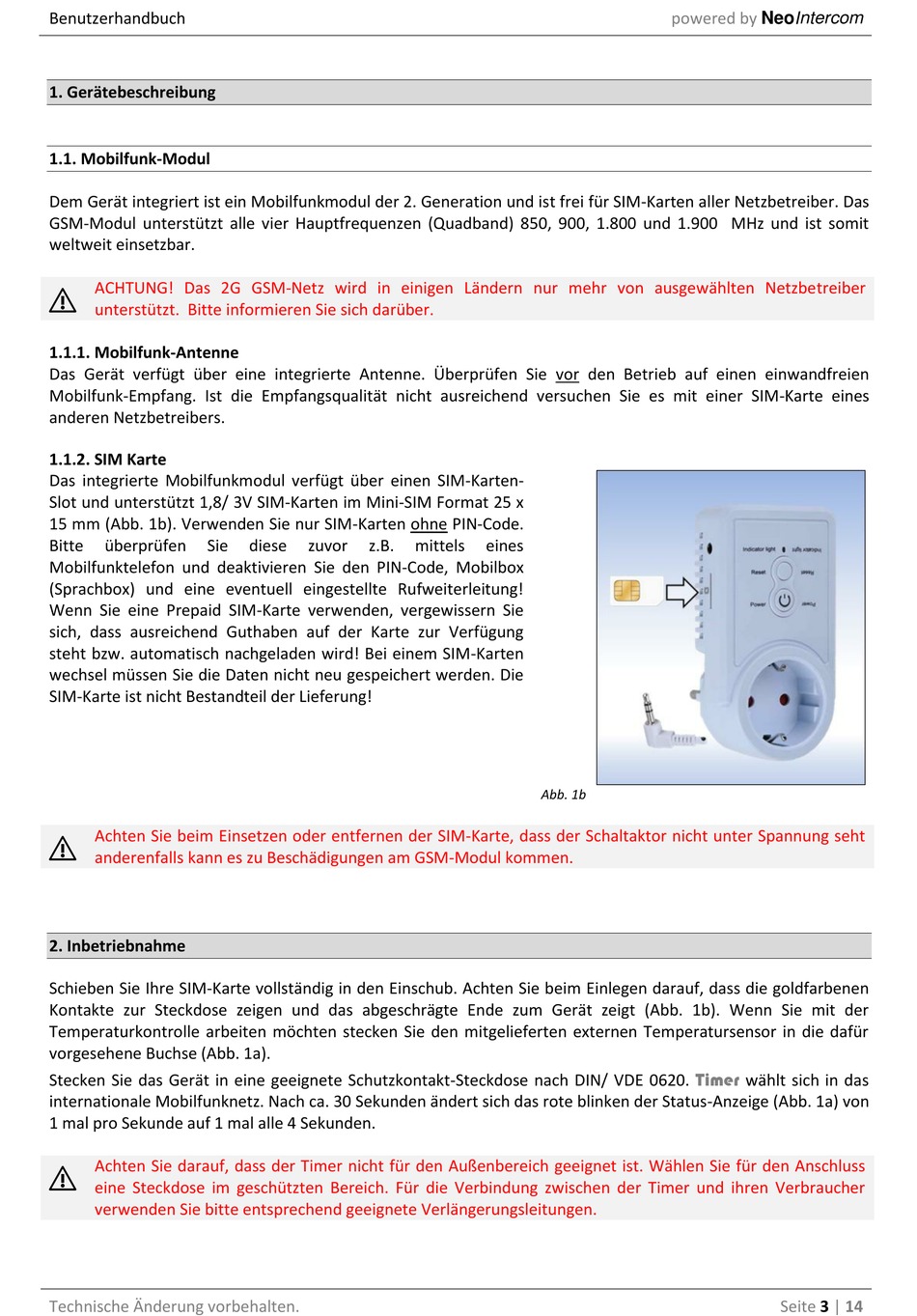

1. Gerätebeschreibung
1.1. Mobilfunk-Modul
Dem Gerät integriert ist ein Mobilfunkmodul der 2. Generation und ist frei für SIM-Karten aller Netzbetreiber. Das
GSM-Modul unterstützt alle vier Hauptfrequenzen (Quadband) 850, 900, 1.800 und 1.900 MHz und ist somit
weltweit einsetzbar.
⚠
ACHTUNG! Das 2G GSM-Netz wird in einigen Ländern nur mehr von ausgewählten Netzbetreiber
unterstützt. Bitte informieren Sie sich darüber.
1.1.1. Mobilfunk-Antenne
Das Gerät verfügt über eine integrierte Antenne. Überprüfen Sie vor den Betrieb auf einen einwandfreien
Mobilfunk-Empfang. Ist die Empfangsqualität nicht ausreichend versuchen Sie es mit einer SIM-Karte eines
anderen Netzbetreibers.
1.1.2. SIM Karte
Das integrierte Mobilfunkmodul verfügt über einen SIM-Karten-
Slot und unterstützt 1,8/ 3V SIM-Karten im Mini-SIM Format 25 x
15 mm (Abb. 1b). Verwenden Sie nur SIM-Karten ohne PIN-Code.
Bitte überprüfen Sie
Mobilfunktelefon und deaktivieren Sie den PIN-Code, Mobilbox
(Sprachbox) und eine eventuell eingestellte Rufweiterleitung!
Wenn Sie eine Prepaid SIM-Karte verwenden, vergewissern Sie
sich, dass ausreichend Guthaben auf der Karte zur Verfügung
steht bzw. automatisch nachgeladen wird! Bei einem SIM-Karten
wechsel müssen Sie die Daten nicht neu gespeichert werden. Die
SIM-Karte ist nicht Bestandteil der Lieferung!
⚠
Achten Sie beim Einsetzen oder entfernen der SIM-Karte, dass der Schaltaktor nicht unter Spannung seht
anderenfalls kann es zu Beschädigungen am GSM-Modul kommen.
2. Inbetriebnahme
Schieben Sie Ihre SIM-Karte vollständig in den Einschub. Achten Sie beim Einlegen darauf, dass die goldfarbenen
Kontakte zur Steckdose zeigen und das abgeschrägte Ende zum Gerät zeigt (Abb. 1b). Wenn Sie mit der
Temperaturkontrolle arbeiten möchten stecken Sie den mitgelieferten externen Temperatursensor in die dafür
vorgesehene Buchse (Abb. 1a).
Stecken Sie das Gerät in eine geeignete Schutzkontakt-Steckdose nach DIN/ VDE 0620.
internationale Mobilfunknetz. Nach ca. 30 Sekunden ändert sich das rote blinken der Status-Anzeige (Abb. 1a) von
1 mal pro Sekunde auf 1 mal alle 4 Sekunden.
⚠
Achten Sie darauf, dass der Timer nicht für den Außenbereich geeignet ist. Wählen Sie für den Anschluss
eine Steckdose im geschützten Bereich. Für die Verbindung zwischen der Timer und ihren Verbraucher
verwenden Sie bitte entsprechend geeignete Verlängerungsleitungen.
Technische Änderung vorbehalten.
diese zuvor z.B. mittels eines
Abb. 1b
powered by
NeoIntercom
Timer
wählt sich in das
Seite 3 | 14
