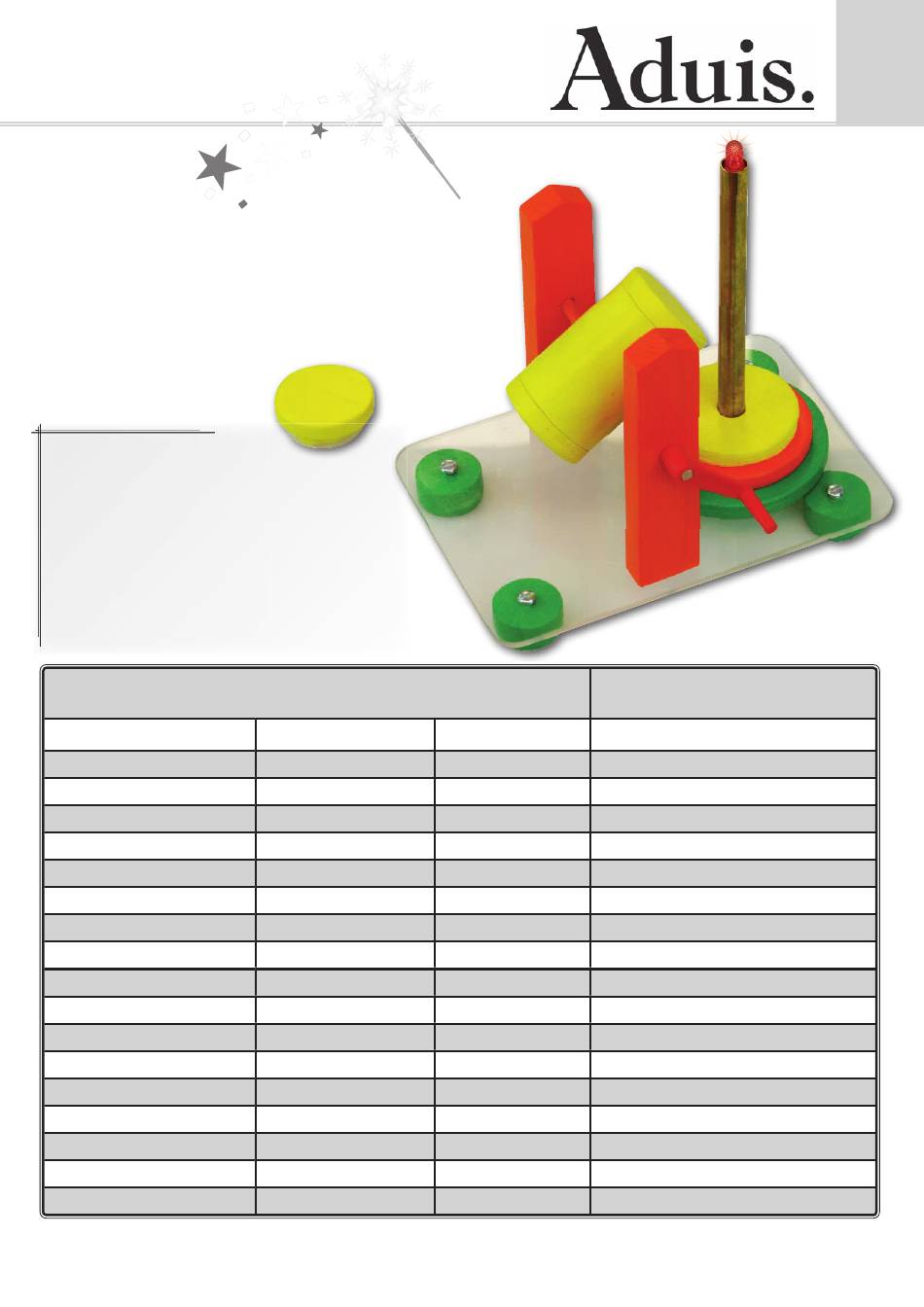

Aduis 200.465 Bauanleitung
Zauberlampe
Quicklinks
N° 200.465
Zauberlampe
Gleich zuerst die Frage:
Glaubst du etwa nicht an Zauberei?
Trotz Dynamo und David Copperfi eld?
Na gut, ein bisschen Show ist da schon dabei.
Aber wie sie schweben, verschwinden, durch Glas
gehen, Dinge wegzaubern und sich selbst in nichts
aufl ösen. Und wie sie Augen zum Leuchten bringen...
einfach zauberhaft...
und wann geht bei dir ein Zauberlicht auf?
Name:
Stückliste:
1 Polystyrol
1 Sperrholz
1 Holzleiste
1 Kartonrohr
1 Rundstab
1 Messingrohr
1 PVC - Schlauch
1 Batteriehalter
1 Magnet
1 Kurbel
1 Led
1 Widerstand
1 Reedkontakt
4 Schrauben
2 Schrauben
2 Schrauben
4 Holzscheiben
Stückliste
130 / 90 / 2 mm
180 / 110 / 6 mm
180 / 20 / 10 mm
40 / Ø 30 mm
100 / Ø 4 mm
95 / Ø 8 mm
120 / 4 x 1,5 mm
3 V - Knopfzelle
4 / Ø 8 mm
rot
56 R
2,9 x 6,5 mm
2,9 x 9,5 mm
2,9 x 13 mm
Ø 20 mm
Klasse:
Teile:
Werkzeugvorschlag:
A
Lineal, Bleistift
B,C,D,E,F,G,H
Fineliner oder Filzstift
J
Schere, evtl. Zirkel
N
Vorstecher, Holzleim
O
Schleifpapier, Feile
K
Laubsäge, Feinsäge
L
Schraubendreher
transparentem Klebeband
evtl. Abisolierzange
Bohrer Ø 3 / 4 / 4,5 und 8 mm
Bohrmaschine
Maschinenschraubstock
Lötkolben und Lötzinn
Pinsel und Farben
M
Verwandte Anleitungen für Aduis 200.465
Inhaltszusammenfassung für Aduis 200.465
- Seite 1 N° 200.465 Zauberlampe Gleich zuerst die Frage: Glaubst du etwa nicht an Zauberei? Trotz Dynamo und David Copperfi eld? Na gut, ein bisschen Show ist da schon dabei. Aber wie sie schweben, verschwinden, durch Glas gehen, Dinge wegzaubern und sich selbst in nichts aufl...
-
Seite 2: Übersicht
Baubeschreibung N° 200.465 Die Bauanleitung: 1. Übersicht: Widerstand 56 R Verschaffe dir einen Überblick: Reedkontakt 2. Grundplatte und Füße - Teile (A,M): • Bemale die Füße (M) mit einer Farbe deiner Wahl. • Zeichne die Positionen für die Bohrungen auf Grundplatte (A) mit einem Fineliner oder Filz- stift auf. - Seite 3 Baubeschreibung N° 200.465 • Teste ob die Teile (E,G) in das Kartonrohr (N) passen. -> Bei Bedarf nachschleifen! Steckverbindung: Teile (E) und (G) so nach- • Stecke den Magnet in die Bohrung von Teil (E) und arbeiten, dass sie gut einsteckbar sind, aber nicht von selber herausfallen! leime Teil (F) auf.
- Seite 4 Baubeschreibung N° 200.465 5. Aufbau des Leuchtelements: • Stecke Teil (D) auf Teil (L). • Klebe Teil (C) auf Teil (D). -> Lege den Batteriehalter samt Kabel in Teil (C). • Stecke die Schrauben 2,9 x 9,5 mm durch die Teile (A,B) und schraube Teil (C) damit fest.
- Seite 5 Baubeschreibung N° 200.465 7. Die Funktionsweise der Zauberlampe: Die beiden entscheidenden Teile dieser Schaltung sind der Reedkontakt und der starke Magnet. Widerstand Der Reedkontakt übernimmt die Funktion eines Schalters. Kommt ein Magnet in unmittelbare Magnet Nähe, werden die 2 Zungen des Reedkontaktes...
