Wandschalung
➤

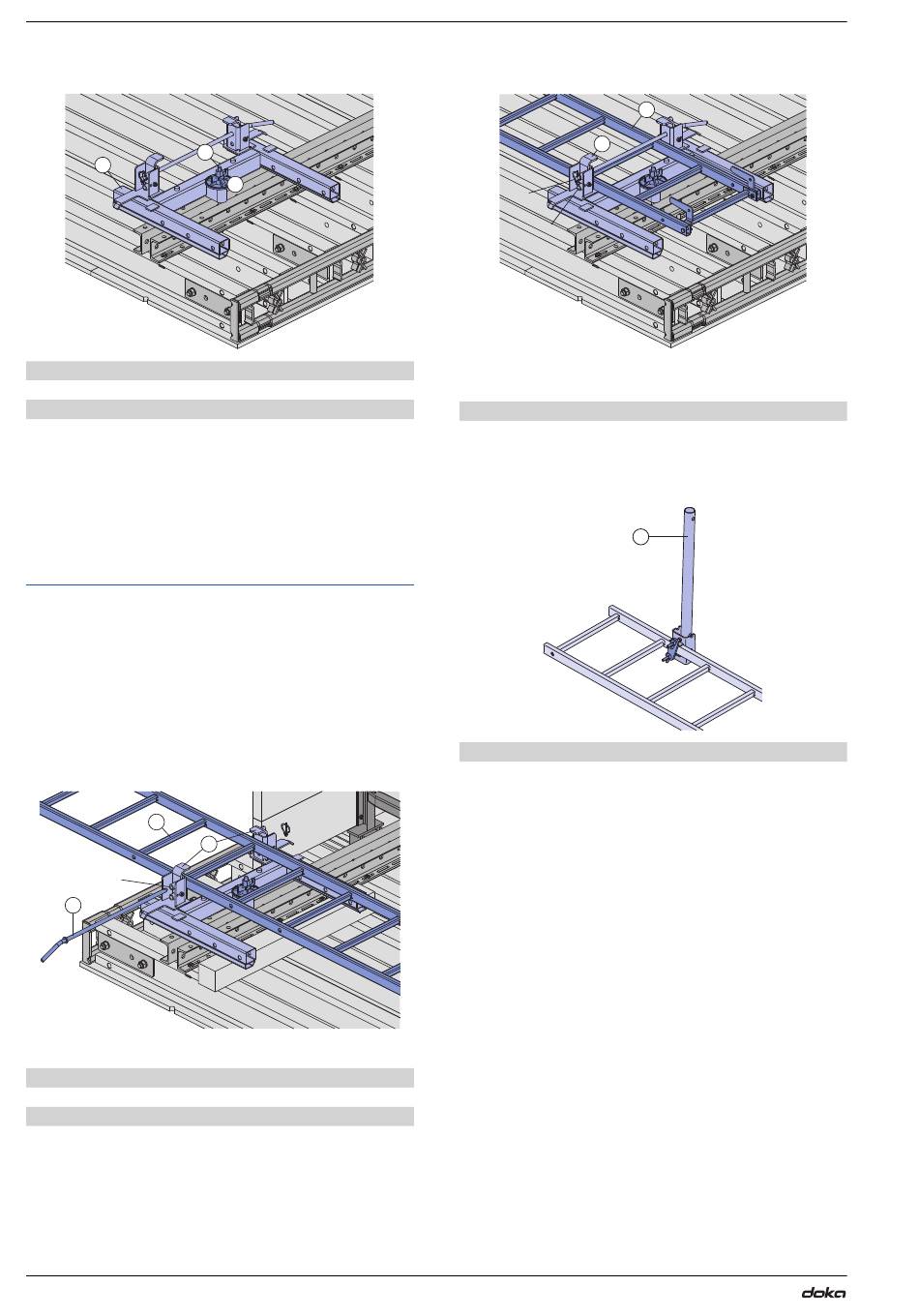

Anschluss XS Wandschalung mit Ankerstab und 2
Superplatten befestigen.
A
A Anschluss XS Wandschalung
B Ankerstab 15,0 (Länge = 0,40 m)
C Superplatte 15,0
➤
Bei Schalungshöhen über 5,85 m ist ein zusätzlicher
Anschluss XS Wandschalung ca. in Schalungsmitte
in gleicher Weise einzubauen.
Dieser verhindert ein Schwingen des Leiternaufstie-
ges beim Begehen.
Leiternmontage
am oberen Anschluss XS Wandschalung
➤
Einschubbolzen herausziehen und die beiden Siche-
rungshaken wegklappen.
➤
System-Leiter XS 4,40m mit den Einhängebügeln
nach unten auf den Anschluss XS legen.
➤
Sicherungshaken zuklappen.
➤
Einschubbolzen in die für die Schalungshöhe geeig-
nete Sprosse einfädeln und mit Klappstecker
sichern.
C
a
A
9729-435-01
- in vorderster Position (a)
A Einschubbolzen
B Sicherungshaken
C System-Leiter XS 4,40m
am unteren Anschluss XS Wandschalung
➤
Einschubbolzen herausziehen, die beiden Siche-
rungshaken wegklappen und Leiter auf den
Anschluss XS legen.
52
B
C
9729-434-03
B
© by Doka GmbH, A-3300 Amstetten
Anwenderinformation Trägerschalung FF20
➤
Sicherungshaken zuklappen, Einschubbolzen wie-
der einsetzen und mit Klappstecker sichern.
B
a
b
- in vorderster Position (a) bei einer Leiter
- in hinterer Position (b) im Teleskopierbereich (2 Leitern)
B Sicherungshaken
C Leiter XS
➤
Sicherungsschranke XS mit Befestigungshaken und
Flügelmuttern an der Leiter montieren.
9764-256-01
D Sicherungsschranke XS
Die zur Montage erforderlichen Teile sind unverlier-
bar an der Sicherungsschranke XS befestigt.
999729001 - 01/2022
C
9729-435-02
D
