Technaxx TX-170 Bedienungsanleitung

Funk-rückfahrkamera-system

Werbung

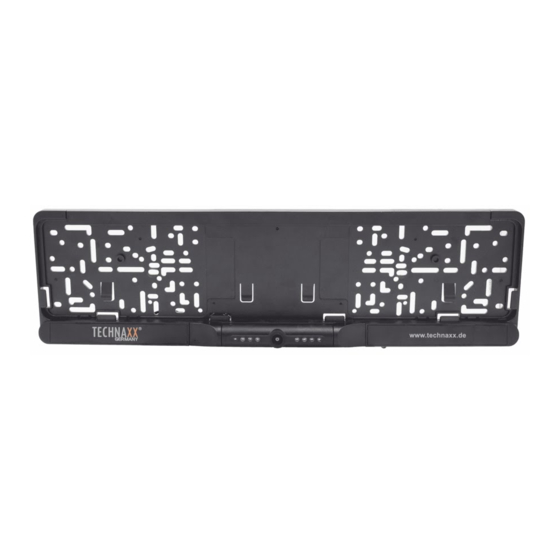

Funk-Rückfahrkamera-System TX-170
Geeignet für die meisten Autos (& Vans, SUVs, Kleinbusse,
Dieses System sollte ein Hilfsmittel sein und sollte NICHT die
Notwendigkeit ersetzen, vorsichtig zu fahren.
Richten Sie den Hochdruckreiniger nicht direkt auf die
Kennzeichenhalter-Kamera, und fahren Sie nicht durch eine
Waschanlage - das Gerät kann beschädigt werden.
Unter keinen Umständen übernimmt der Hersteller oder Lieferant
Verantwortung oder haftet für direkte oder indirekte Schäden, Neben-
oder Folgeschäden oder für Verletzungen, die aus der Installation oder
dem Gebrauch dieses Systems resultieren.
Hiermit erklärt der Hersteller Technaxx Deutschland GmbH & Co.KG, dass
dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen der
Normen gemäß Richtlinie RED 2014/53/EU ist. Hier finden Sie die
Konformitätserklärung: www.technaxx.de/ (in der unteren Leiste unter
"Konformitätserklärung"). Vor dem ersten Gebrauch lesen Sie die
Telefonnummer für den technischen Service: 01805 012643 (14 Cent/Minute
aus dem deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen).
Die Support-Hotline ist Mo-Fr von 9 bis 13 Uhr und 14 bis 17 Uhr erreichbar!
Die
Gebrauchsanleitung
Produktweitergabe sorgfältig aufbewahren. Verfahren Sie ebenso mit dem
Originalzubehör dieses Produktes. Im Garantiefall wenden Sie sich bitte an
den Händler oder das Ladengeschäft, wo Sie dieses Produkt gekauft haben.
Garantie 2 Jahre
Viel Spaß mit Ihrem Produkt. Teilen Sie Ihre Erfahrungen und Meinung
®
Technaxx
Wohnmobile, usw.)
als Hilfe beim Rückwärtseinparken.
Gebrauchsanleitung sorgfältig durch.
Kostenfreie E-Mail: support@technaxx.de
für
auf einem der bekannten Internetportale.
* Bedienungsanleitung
zukünftige
1
Bezugnahme
oder
eine

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Technaxx TX-170

  • Seite 1 Folgeschäden oder für Verletzungen, die aus der Installation oder dem Gebrauch dieses Systems resultieren. Hiermit erklärt der Hersteller Technaxx Deutschland GmbH & Co.KG, dass dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen der Normen gemäß Richtlinie RED 2014/53/EU ist. Hier finden Sie die Konformitätserklärung: www.technaxx.de/ (in der unteren Leiste unter...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Besonderheiten ..................... 2 Technische Daten ..................3 Sicherheitsvorschriften .................. 4 Produktübersicht .................... 4 Kennzeichenhalterung mit Kamera ............4 Monitor ....................... 5 Inbetriebnahme ....................5 Installieren der Kennzeichenhalterung und Verlegen des Stromkabels ..5 Schieben Sie das Kennzeichen in die Halterung..........8 Installation des Monitors ................
  • Seite 3: Technische Daten

    ~15m auf freier Fläche (keine Übertragungsdistanz Störungen) Betriebstemperatur -10°C bis +50°C 107g / (L) 11,7 x (B) 3,5 x (H) Gewicht / Abmessungen 8,8cm Funk-Rückfahrkamera-System TX-170: Nummernschildhalterung Kamera Verpackungs- Funkmodul, 1x Monitor, 1x Saugnapfhalterung, 1x inhalt Standfuß mit Kleber, 1x Monitor-Stromadapter für Zigarettenanzünder,...
  • Seite 4: Sicherheitsvorschriften

    Sicherheitsvorschriften Das Rückfahrsystem ist als Hilfe gedacht und entbindet den Fahrer gemäß STVO nicht seiner Sorgfaltspflicht Straßenverkehr. Bitte lesen Sie sich diese Anleitung vor dem ersten Gebrauch sorgfältig durch. Produktübersicht Die Rückfahrkamera sendet im 2,4-GHz-Frequenzbereich (für solche Videoübertragungen festgelegt) ein Videosignal von der Kamera Monitor.
  • Seite 5: Monitor

    Monitor 1 Erhöhen (+) 5 Stromnetzanschluss (DC9V) 2 Menü/OK 6 Fuss 7 Display 10,9cm (4,3”) 3 Verringern (-) 4 Schraube für Halterung Inbetriebnahme Überprüfen Sie vor der Installation die Funktionalität der Komponenten (ein installiertes Produkt ist von der Rückgabe ausgeschlossen). Vorbereiten Installieren Kennzeichenhalterung.
  • Seite 6 VORSICHT! Wenn Sie keine Erfahrung mit der Installation von elektrischen Geräten an Fahrzeugen haben, dürfen Sie die folgenden Arbeiten nicht selbst durchführen. Lassen Sie die Montage und den Anschluss von qualifiziertem Fachpersonal durchführen. 1. Entfernen Sie Ihr hinteres Nummernschild einschließlich einer eventuell vorhandenen Halterung.
  • Seite 7 Am Kofferraumdeckel montierter An der Stoßstange montierter Kennzeichenhalter. Kennzeichenhalter. 6. Entfernen Sie die Abdeckung des Rückfahrscheinwerfers. 7. Das dünne zweiadrige Kabel dient zur Stromversorgung und als Schaltsignal beim Einlegen des Rückwärtsgangs. Schließen Sie die beiden Drähte an die beiden Kontakte Ihres Rückfahrscheinwerfers an.
  • Seite 8: Schieben Sie Das Kennzeichen In Die Halterung

    Schieben Sie das Kennzeichen in die Halterung 1. Entfernen Sie das Abdeckband vom Kennzeichenhalter. Hinweis: Entfernen Sie zuerst den mittleren Teil der Abdeckleiste, dann die beiden Seiten der Abdeckleiste 2. Setzen Sie das Nummernschild in die Halterung ein. Sorgen Sie dafür, dass das Nummernschild unter den kleinen Haltern liegt.
  • Seite 9: Installation Des Monitors

    Installation des Monitors 1. Der Monitorsockel kann je nach Bedarf am Armaturenbrett oder Windschutzscheibe befestigt werden. gibt dementsprechend 2 Arten von Montagehalterungen. Standfusshalterung Saugnapfhalterung 2. Montage der Halterungen 1) Wenn Sie die werkseitige Standfusshalterung verwenden, kleben Sie sie Armaturenbrett: Dazu säubern eine geeignete Stelle auf dem...
  • Seite 10 Hinweis: Schauen Rückseite Monitors. Überprüfen Sie, Nockenrolle nach innen gerichtet engem Kontakt mit der Nut des unteren Gehäuses Monitors steht. Einbaurichtung ist korrekt. Abbildung zeigt, Rückseite Monitors. Wenn die Nockenrolle nach außen zeigt, Einbaurichtung falsch. Wählen Sie eine geeignete Stelle Windschutzscheibe befestigen Saugnapfhalterung an der...
  • Seite 11: Einstellung Des Kamerawinkels

    3. Verbinden Sie den Monitor und die Zigarettenanzünderbuchse mit dem Netzkabel. 4. Der Monitor ist nun eingeschaltet und wacht automatisch auf, wenn er ein Signal von der Kamera erhält (also den Rückwärtsgang einlegen). Einstellung des Kamerawinkels Legen Sie den Rückwärtsgang ein, damit das Bild hinter dem Fahrzeug automatisch angezeigt wird.
  • Seite 12: Monitortasten Und Einstellung

    Monitortasten und Einstellung 1 Taste Aufwärts (Erhöhen/+) - Kurz Drücken, um einen Parameter im Menü zu ändern/erhöhen. 2 Mittlere Taste (Menü/OK) Kurz drücken, Menü aufzurufen. - Lange drücken (3 Sekunden lang gedrückt halten), um die gewählte Option im Menü zu bestätigen. 3 Taste Abwärts (Verringern/-) Kurz Drücken,...
  • Seite 13: Bildparameter

    Bildparameter Während der Monitor das Bild der Rückfahrkamera anzeigt, drücken Sie kurz die mittlere Taste (Menü/OK), um das Hauptmenü aufzurufen. Wählen Sie aus den 5 Optionen die Option „Image Parameter (Bildparameter)“, drücken Sie die Taste (Menü/OK) erneut lange und die 3 Bildeinstellungen (Helligkeit/Kontrast/Farbe) werden angezeigt: Helligkeit Wählen Sie das Helligkeitssymbol und drücken Sie die...
  • Seite 14: Abstandsanzeige

    Abstandsanzeige Anzeigen oder nicht Anzeigen: Während der Monitor das Bild der Rückfahrkamera anzeigt, drücken Sie kurz die Taste Abwärts (Verringern/-), um den Anzeigemodus der Abstandslinien zu ändern (anzeigen oder nicht anzeigen)! Positionsanpassung: Die Position der Abstandslinien kann nach oben oder unten angepasst werden, um den Bildbereich realistischer zu markieren.
  • Seite 15: Umweltbedingungen

    Unfallverhütungsvorschriften Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten. ⚫ In Schulen, Trainingszentren, Hobby- oder Selbsthilfewerkstätten ist der Betrieb von elektronischen Produkten durch geschultes Personal verantwortungsvoll zu überwachen. ⚫ Der Händler übernimmt für Schäden, die während der Benutzung des Gerätes auftreten, sowie für Beschwerden von Dritten keine Haftung.
  • Seite 16: Entsorgung

    Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums. Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der Technaxx Deutschland GmbH & Co KG. erstellt worden. Diese kann auf Anfrage jederzeit eingesehen werden. Sicherheits- Entsorgungshinweise für Batterien: Kinder von Batterien fernhalten.
