Inhaltszusammenfassung für EkoOkna RAFF-i

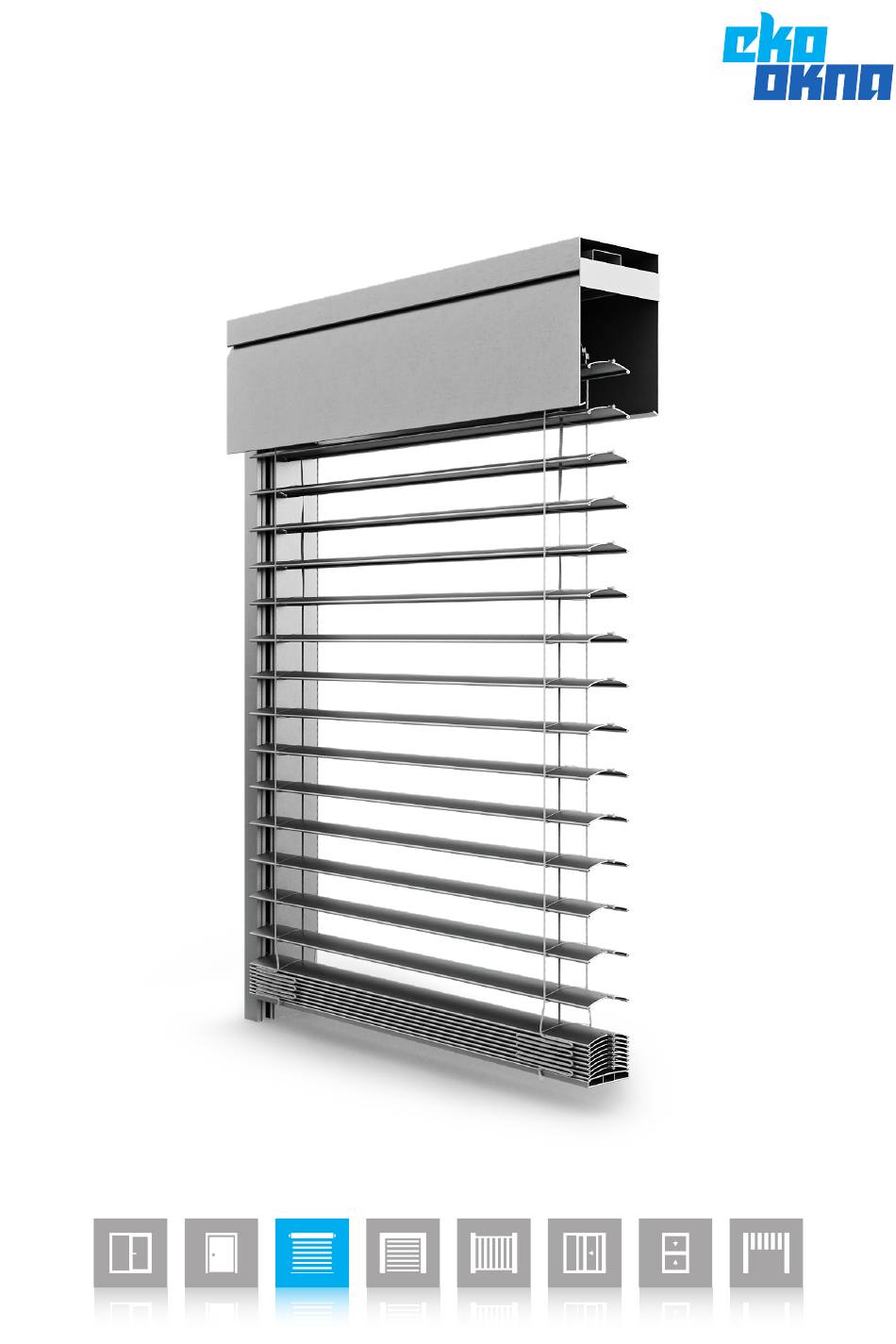

- Seite 1 MONTAGEANLEITUNG RAFFSTOREN RAFF-i...
-
Seite 2: Information Zur Anleitung
Zustand der Gebäudefassade beurteilen. Soweit erforderlich, den Kasten bzw. die Führungsschienen zusätzlich direkt am Gebäude oder an der Fassade befestigen. Zusätzliche Verstärkungen des RAFF-i-Kastens am Sturz des Gebäudes anbringen. Das Raffstorepaket darf im RAFF-i-Kasten nur in einem technisch einwandfreien Zustand eingebaut werden. - Seite 3 MONTAGEANLEITUNG RAFFSTOREN RAFF-i MONTAGE DER FÜHRUNGSSCHIENE VON DER SEITE Befestigungslöcher von der Seite der Führungsschiene bohren, Anzahl wie unten angegebenen, abhängig von der Länge der Führungsschiene. Länge der Führungsschiene: ≤ 150 cm: 2 Befestigungen je Führungsschiene ≤ 250 cm: 3 Befestigungen je Führungsschiene >...
- Seite 4 Führungsschienen einsetzen. Fläche mit Montageschrauben befestigen (nicht im Lieferumfang enthalten). Von der Front mit dem mitge- lieferten Aluminiumprofil verschließen. Bei der Verwendung von zusätzlichen Befestigungsschrauben sind nicht im Lieferumfang systemzugehörigen Verstärkungen des RAFF-i-Kastens enthalten. sollte der Kasten am Sturz befestigt werden...
- Seite 5 MONTAGEANLEITUNG RAFFSTOREN RAFF-i MONTAGE DER REVISIONSKLAPPE: Befestigen Sie die Kastenabdeckbleche mit Nieten an die Seitenabdeckungen gemäß den folgenden Zeichnungen. 10-15mm 25mm 25mm 10-15mm 10-15mm *Alternative Montageart der Revisionsklappe 10-15mm Die Vorderwand des Kastens (Revisionsklappe) kann mit dem Befestigungselement in der...
- Seite 6 HINWEISE: ◾ Die PVC-Führungsschiene so andrücken, dass sie an ◾ Vor einem erneuten Ausbauen des Pakets aus dem de der Aluminium-Führungsschiene Kasten des Systems RAFF-i zuerst die PVC-Führung MONOBLOK EKOOKNA festsitzt. demontieren. Korrekte Befestigung des Raffstorepakets in der PVC- Die Führungsschiene gemäß der folgenden Führungsschiene im Inneren des Kastens des RAFF-i-...
- Seite 7 MONTAGEANLEITUNG RAFFSTOREN RAFF-i...
- Seite 8 MONTAGEANLEITUNG RAFFSTOREN RAFF-i Führungsschiene Führungsschiene Trennführungsschiene MONOBLOKOWA von EKOOKNA RAFF-e (A 45) TYPE 4 PVC-Führungsschiene PVC (A 40) 22,5...
- Seite 9 MONTAGEANLEITUNG RAFFSTOREN RAFF-i NOTIZEN ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ Die Zeichnungen dienen nur zur Veranschaulichung und können vom Original abweichen.
- Seite 10 01/2022 Eko-Okna S.A. ul. Spacerowa 4 47-480 Kornice www.ekookna.com...
