PureTools PT-R-HD20 Bedienungsanleitung
Hdmi 2.0 signalverstärker
Inhaltszusammenfassung für PureTools PT-R-HD20

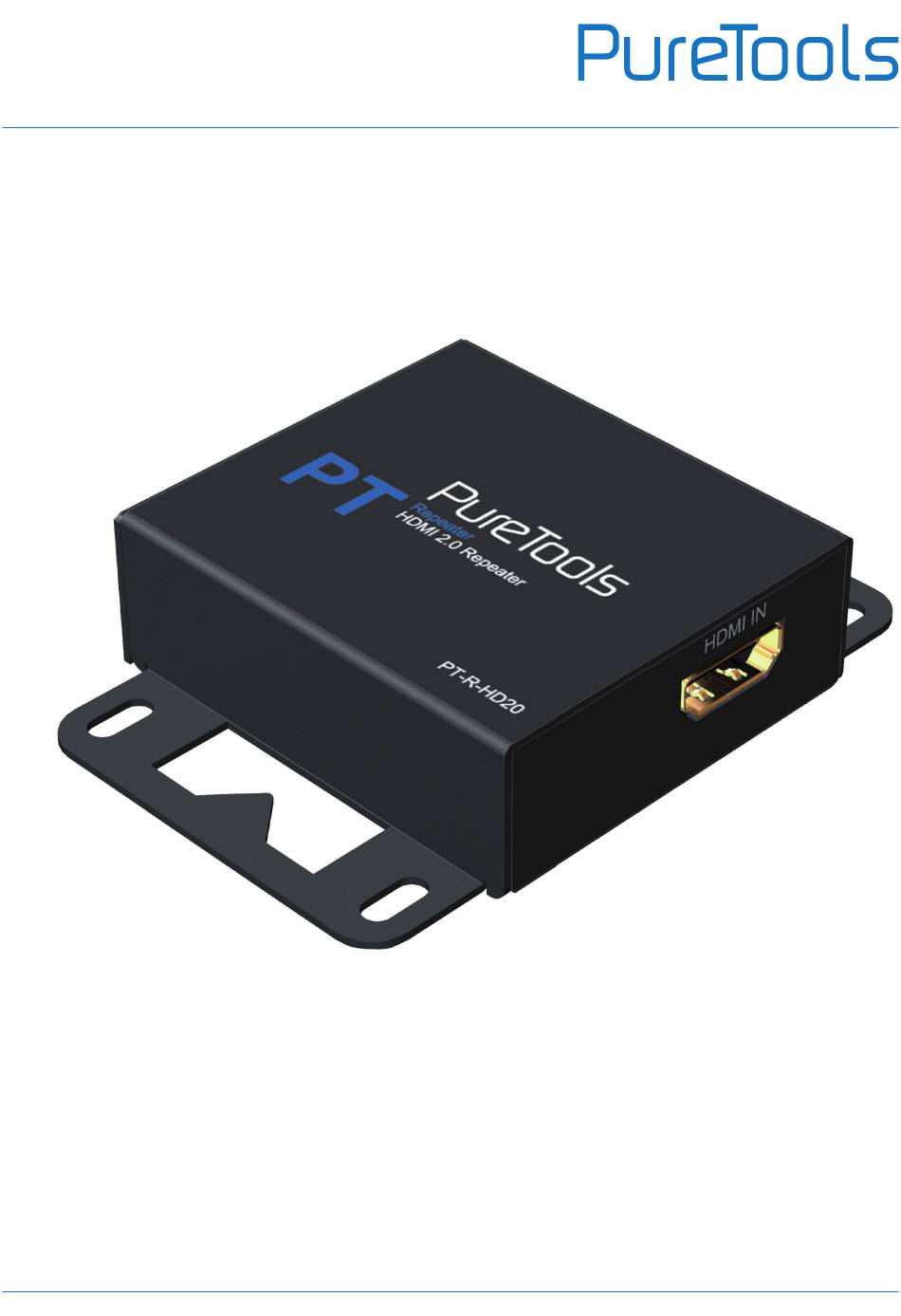

- Seite 1 Bedienungsanleitung PT-R-HD20 User Manual HDMI 2.0 Signalverstärker Model PT-R-HD20 Designed in Germany Version 1.0 © 2017 PureLink GmbH All rights reserved.
-
Seite 2: Inhaltsverzeichnis
-anforderungen getestet und für den internationalen Gebrauch zugelassen. Wie alle elektronischen Geräte sollte der PT-R-HD20 jedoch vorsichtig genutzt werden. Bitte lesen und befolgen Sie die Sicherheitshinweise, um sich vor möglichen Verletzungen zu schützen und das Risiko einer Beschädigung des Geräts zu minimieren. -
Seite 3: Einführung
PT-R-HD20 2. Einführung Der PT-R-HD20 HDMI 2.0 Repeater verstärkt Ihre HDMI-Übertragung über ein längeres Kabel und ermöglicht die Kas- kadierung von HDMI-Produkten auf mehreren Ebenen. Der PT-R-HD20 verstärkt und entzerrt das HDMI-Signal, um eine hohe Audio- und Videoqualität zu gewährleisten. Die Stromversorgung kann über eine HDMI-Quelle erfolgen, die den HDMI-Spezifikationen entspricht und einer Spannung von 5V. -
Seite 4: Spezifikationen
Bedienungsanleitung PT-R-HD20 5. Spezifikationen Beschreibung Einsatzbereich HDMII auf HDMI Retimer/Repeater HDMI Kompatibilität HDMI 2.0a HDCP Kompatibilität Videoeingang Bandbreite Single-link 594MHz [18Gbps] Videosupport Bis zu HDR 4K2K@60 (4:2:0 10bits) / 4K2K@60 (4:4:4 8bits) Audiosupport Bypass ESD Schutz Human body model ±15kV [air-gap discharge] & ±8kV [contact discharge] PCB Stapel 4-layer board [impedance control - differential 100Ω;... -
Seite 5: Anschlussplan
Bedienungsanleitung PT-R-HD20 6. Anschlussplan... -
Seite 6: Bedienpaneele
Bedienungsanleitung PT-R-HD20 7. Bedienpaneele Vorderseite 1. HDMI OUT: Schließen Sie hier ein HDMI-Display mit einem HDMI Stecker / Stecker Kabel an 2. LED: Stromanzeige 3. DC 5V: Das 5V 0.85A Netzteil kann hier eingesetzt werden, wenn das Gerät nicht genug Strom von der Quelle bekommt Rückseite... -
Seite 7: Gewährleistung Und Garantiebedingungen
Bedienungsanleitung PT-R-HD20 8. Gewährleistung und Garantiebedingungen Die ausführlichen Gewährleistungsbedingungen finden Sie auf unserer Website www.purelink.de, Informationen über eine darüber hinaus gewährte Garantie finden Sie auf der Produktseite: https://www.purelink.de/de/scaler-konverter/repeater/1152/4k-18gbps-aktiver-hdmi-signalverstaerker 9. Compliance CE Zertifizierung Die PureLink GmbH erklärt, dass dieses Equipment den europäischen CE-Anforderungen entspricht. - Seite 8 Bedienungsanleitung PT-R-HD20 Asking for Assistance Technical Support: Phone: +49 5971 800299 - 0 Fax: +49 5971 800299 - 99 Technical Support Hours: 8:30 AM to 5:00 PM Monday thru Thursday 8:30 AM to 4:00 PM Friday Write To: PureLink GmbH Von-Liebig-Straße 10 D - 48432 Rheine www.purelink.de...
