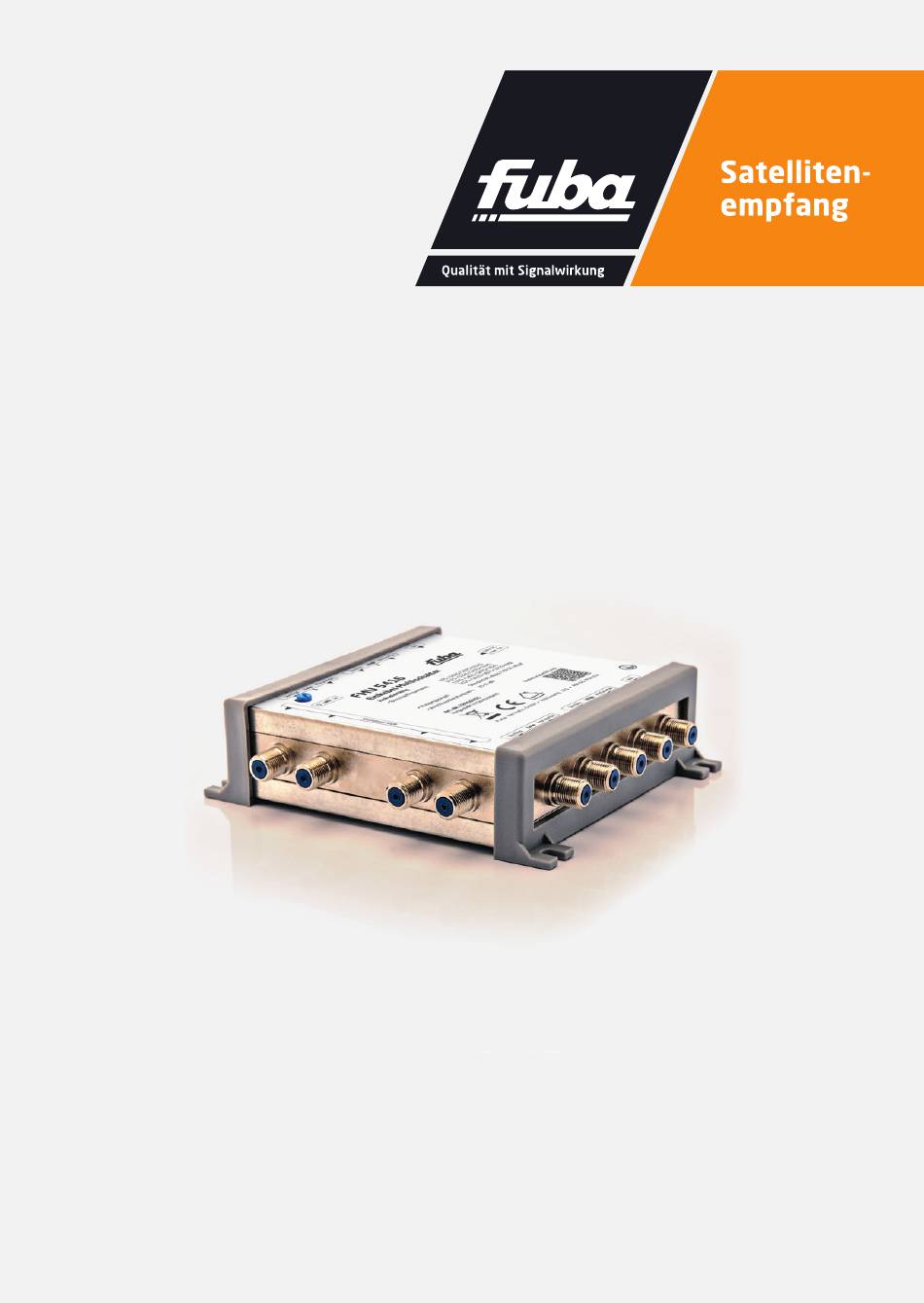

- Seite 1 FMU 5816 FMU 5416 Einkabel-Multischalter Bedienungsanleitung...
- Seite 2 Lesen Sie die Sicherheits- und Montagehinweise sorgfältig durch, bevor Sie das Gerät anschließen oder einstellen. Eine gegebenenfalls aktualisier- te PDF-Version dieser Anleitung steht Ihnen auf der Fuba-Internetseite www.fuba.de zum Download zur Verfügung. Bei Sach- oder Personenschäden, die durch Nichtbeachtung dieser Instal- lations- und Gebrauchsanleitung bzw.
- Seite 3 Produkthinweise Sie haben ein Gerät der Marke Fuba Eine Modifikation der Geräte oder der gekauft. Seit über 70 Jahren stehen Gebrauch zu einem anderen Zweck ist wir für innovative Technik und höchste nicht zulässig und führt unmittelbar zum Fertigungsqualität in der Empfangs- und Verlust jeder Gewährleistung durch Fuba.
-
Seite 4: Sicherheitshinweise
Gebrauch des Geräts durch den Erhitzung des Gerätes können dessen Installateur, den Benutzer oder Dritte Betrieb und Lebensdauer beeinträch- übernimmt die Fuba Vertriebs-GmbH kei- tigen. nerlei zivil- oder strafrechtliche Haftung. FMU 5816, FMU 5416 Einkabel-Multischalter... -
Seite 5: Montage
Entsorgung Nach den einschlägigen EU-Richtlinien Verwenden Sie die lokale Abfall- darf dieses Gerät nicht zusammen mit den sammlung und Recycling-Sys- kommunalen Abfällen entsorgt werden. teme. Montage Befestigen Sie den Einkabel-Multischal- der Kunststoffklammern. Verwenden ter FMU 5416 und FMU 5816 an den Sie entsprechende, für den Untergrund hierfür vorgesehenen Aussparungen geeignete Schrauben und Dübel. - Seite 6 Geräteansicht Satellit Stammleitungseingänge Teilnehmeranschlüsse Satellit Stammleitungsausgänge Netzteilanschluss Terrestrik Stammleitungseingang (7) Drehschalter Terrestrik Stammleitungsausgang Erdungsanschluss FMU 5816, FMU 5416 Einkabel-Multischalter...
-
Seite 7: Benutzerfrequenzen
Installation und Inbetriebnahme 6.1 Generelles Die Ausgänge erkennen selbstständig, ob An den vier Ausgängen des FMU 5416 ein Endgerät im Standard-Satelliten-Mo- bzw. den acht Ausgängen des FMU 5816 dus oder Einkabel-Modus angeschlossen stehen jeweils 16 Benutzerfrequenzen ist. Im Einkabel-Modus unterstützen die zur Verfügung. Die ersten acht Benut- Geräte Befehlssätze nach EN 50494 und zerfrequenzen arbeiten sowohl nach der EN 50607. - Seite 8 6.2 Betrieb mit Quattro-LNB 6.3 Betrieb mit Wideband-LNB (z.B. Fuba DEK 232) Schließen Sie die vier Ableitungen des Quattro-LNBs an die Eingänge (1) des FMU 5416 bzw. FMU 5816 an. Bitte Drehen Sie den Drehschalter (7) auf achten Sie auf die korrekte Zuordnung Wideband-Modus (W). Jetzt können Sie der Satellitenebenen.
-
Seite 9: Anschlussbeispiele
Anschlussbeispiele FM / DAB+ / DVB-T2 Betrieb mit Ouattro-LNB DEK 407 Netzteil OKN 218 EFD 074 OVZ 925 GAD 514 DC EAD 507 DC EAD 507 DC OVZ 050 EAD 507 DC Bedienungsanleitung... - Seite 10 Betrieb mit zwei Wideband-LNBs FM / DAB+ / DVB-T2 DEK 233 Netzteil OKN 218 EFD 074 OVZ 925 GAD 514 DC EAD 507 DC OVZ 050 EAD 507 DC EAD 507 DC FMU 5816, FMU 5416 Einkabel-Multischalter...
-
Seite 11: Technische Daten
Technische Daten Typ: FMU 5416 FMU 5816 Art.-Nr.: 22010255 22010256 Eingänge: Satellit 4 F-Buchsen; terrestrisch: 1 F-Buchse Stammleitungsdurchgänge: Ausgänge: Frequenzbereich Eingang: Sat. 290…2350 MHz; terr. 5…862 MHz Frequenzbereich Ausgang: 5…2150 MHz Eingangspegel Quattro-LNB: 65…104 dBµV Eingangspegel Wideband-LNB: 73…104 dBµV Ausgangspegel: Standard Sat. 83 dBµV / Einkabel 958 dBµV Durchgangsdämpfung Sat. - Seite 12 Fuba Vertriebs-GmbH Höltenweg 101 48155 Münster Telefon: 02 51 609 40 900 Telefax: 02 51 609 40 990 info@fuba.de www.fuba.de...
