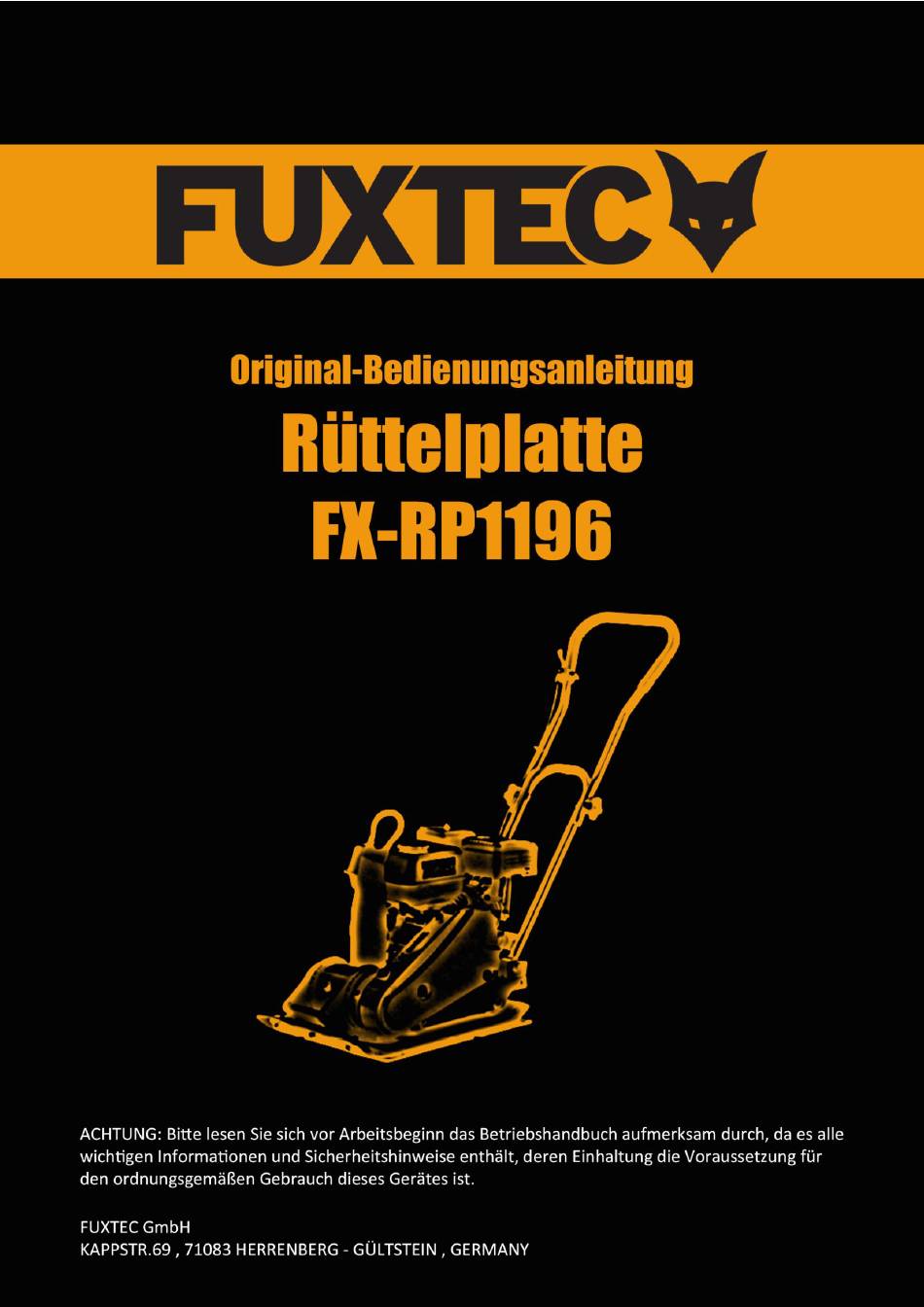

- Seite 1 Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02...
- Seite 2 Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns über Ihr Vertrauen! Lesen Sie vor der ersten Inbetriebnahme und vor jeder Benutzung unbedingt diese Gebrauchsanweisung! Hier finden Sie alle Hinweise für einen sicheren Gebrauch und eine lange Lebensdauer des Gerätes.
-
Seite 3: Inhaltsverzeichnis
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Inhaltsverzeichnis Bestimmungsgemäßer/ nicht bestimmungsgemäßer Gebrauch ..4 Allgemeine Sicherheitshinweise ........... 6 Besondere Sicherheitsanweisungen ..........9 Beschreibung von Sicherheitssymbolen ........10 Präsentation ................12 Montageanleitung ..............13 Inbetriebnahme ..............17 Pflege und Reinigung .............. 20 Technische Daten ..............23... -
Seite 4: Bestimmungsgemäßer/ Nicht Bestimmungsgemäßer Gebrauch
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Bestimmungsgemäßer/ nicht bestimmungsgemäßer Gebrauch Die benzinbetriebene Rüttelplatte dient zum Komprimieren und Verdichten von unterschiedlichen Untergründen. Vor jeder Benutzung muss die Bedienungsanleitung gelesen werden. Für eine ausreichende Schutzausrüstung während des Gebrauches ist entsprechend der Bedienungsanleitung und den an der Maschine angebrachten Warnpiktogramme zu sorgen. - Seite 5 Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung der Maschine an Ihren Händen feststellen unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Bei nicht beachten von ausreichenden Arbeitspausen, kann es zu einem Hand- Arm- Vibrationssyndrom kommen.
-
Seite 6: Allgemeine Sicherheitshinweise
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Allgemeine Sicherheitshinweise VERANTWORTLICHKEIT DES BENUTZERS Die korrekte Montage und die sichere, effiziente Nutzung liegen in der Verantwortlichkeit des Benutzers. Lesen und befolgen Sie sämtliche Sicherheitsanweisungen Folgen Sie sämtlichen Montageanweisungen Pflegen Sie das Gerät so, wie es in... -
Seite 7: Vorbereitung
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Vorbereitung a. Tragen Sie bei der Arbeit immer robustes Schuhwerk und lange Hosen. Tragen Sie beim Betrieb des Gerätes niemals offene Sandalen und betreiben Sie das Gerät niemals barfuß. b. Prüfen Sie den Bereich, in dem das Gerät eingesetzt werden soll, sehr genau und entfernen Sie alle Objekte, die von der Maschine hochgeschleudert werden können. - Seite 8 Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Herstellers; achten Sie dabei darauf, dass Ihre Füße weit genug vom Werkzeug/von den Werkzeugen entfernt sind. k. Bringen Sie Ihre Hände oder Füße nicht in die Nähe von rotierenden Teilen oder unter diese. l. Heben Sie eine Maschine niemals auf und tragen Sie sie nicht, wenn der Motor läuft.
-
Seite 9: Besondere Sicherheitsanweisungen
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Besondere Sicherheitsanweisungen 1. Tragen Sie bei der Arbeit immer robustes Schuhwerk und lange Hosen. Betreiben Sie das Gerät nicht, wenn Sie offene Sandalen tragen oder barfuß gehen. 2. Prüfen Sie den Bereich, an dem das Gerät eingesetzt werden soll, und entfernen Sie alle Objekte, die von der Maschine hochgeschleudert werden können. -
Seite 10: Beschreibung Von Sicherheitssymbolen
Beschreibung von Sicherheitssymbolen Dieses Gerät wurde in Punkten Sicherheit und Zuverlässigkeit so konstruiert, wie Sie es von FUXTEC erwarten können. Wir haben mehrere Sicherheitshinweise auf das Gerät angebracht um Sie während des Betriebes auf die wichtigsten Punkte aufmerksam zu machen, obwohl in dieser Anleitung bereits alle wichtigen Sicherheitshinweise enthalten sind. - Seite 11 Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Warnhinweise/Hilfestellungen...
-
Seite 12: Präsentation
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Präsentation Gashebel Oberer Holm Motor Unterer Holm Transporthaken Abdeckung Antriebsriemen Stahlplatte Schockabsorbierende Gummimatte... -
Seite 13: Montageanleitung
örtlichen Wertstoffhof bringen. WARNUNG! Verpackungsmaterialien sind kein Spielzeug! Lassen Sie Kinder nicht mit den Kunststofftüten spielen! Es besteht Erstickungsgefahr! Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an FUXTEC unter www.fuxtec.de 6.2 Installation der Holme Verbinden Sie den unteren Holm (4) mit Hilfe der Schrauben und den Flügelmuttern mit dem oberen Holm (2). -
Seite 14: Installation Der Gummimatte
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 6.4 Installation der Gummimatte Stellen Sie das Gerät passgenau auf die Gummimatte. Achten Sie hierbei auf die Ausrichtung der Löcher zur Fixierung der Matte am Gerät. Fixieren Sie die Gummimatte mit Hilfe der Klemmschiene und der Schrauben am Gerät. -
Seite 15: Befüllen Der Maschine Mit Betriebsflüssigkeiten
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 6.6 Befüllen der Maschine mit Betriebsflüssigkeiten Öffnen Sie den Tankdeckel und befüllen Sie den Tank mit Normalbenzin. Nutzen Sie bitte kein E10 oder andere Sonderkraftstoffe, da der Motor sonst Schaden nimmt! Der Tank fasst 2,5l. Bitte Überfüllen Sie den Tank nicht! - Seite 16 Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Vor der Erstinbetriebnahme muss unbedingt auch Öl aufgefüllt werden. Sollten Sie am Ölstab noch etwas Öl vorfinden, so ist dieses Restöl vom Testlauf unserer Motoren. Diese Ölmenge wird keinesfalls für einen Betrieb des Motors ausreichen. Wenn Sie den Motor dennoch starten, kann es zu Motorschäden kommen.
-
Seite 17: Inbetriebnahme
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Inbetriebnahme PRÜFUNG VOR DEM START 1. Stellen Sie sicher, dass alle Schutzabdeckungen montiert und alle Schrauben und Muttern fixiert sind. 2. Prüfen Sie den Ölstand im Motorgehäuse. 3. Überprüfen Sie den Benzinstand. Füllen Sie nicht mehr als 2,5 cm von der Oberseite entfernt ein, damit sich das Benzin noch ausdehnen kann. - Seite 18 Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 7.1 STARTEN 7.1.1 Kaltstart • Stellen Sie den Startknopf auf die Position „ON“ • Öffnen Sie den Kraftstoffhebel. • Bewegen Sie den Drosselhebel in die Startposition „CLOSE“...
- Seite 19 Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 • Bringen Sie den Gashebel in die Mitte. • Ziehen Sie am Starterseilzug leicht bis Sie einen Widerstand spüren. Dann ziehen Sie kräftig um den Motor zu starten. • Wenn der Motor anspringt, stellen Sie die Drossel nach und nach auf „OPEN“.
-
Seite 20: Pflege Und Reinigung
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 7.2 Abschalten Um den Motor jederzeit abzustellen, bringen Sie den ON- / OFF- Schalter des Motors in die OFF-Position. 7.4 Verdichten • Nach dem Start beginnt die Rüttelplatte sofort mit der Verdichtung des Untergrunds. Bei Vollgas läuft die Rüttelplatte automatisch vorwärts. -
Seite 21: Entsorgung
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Verschließen Sie das Loch und ziehen Sie langsam am Starterkabel, • um das Öl gleichmäßig im Zylinderkopfbereich zu verteilen. Bauen Sie die Zündkerze wieder ein. • Bringen Sie die Einheit an einen geeigneten Lagerort. Wenn Sie sich für •... - Seite 22 Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 8.4 Fehlerbehebung Während die übliche Pflege und Routinewartung die Lebensdauer der Maschine verlängert, kann bei längerem oder ständigem Gebrauch eventuell eine professionelle Wartung und Instandhaltung erforderlich sein, um den ordnungsgemäßen Betrieb aufrechtzuerhalten. Die nachstehende Anleitung zur Fehlerbehebung listet die häufigsten Probleme, Ursachen und Lösungen auf.
-
Seite 23: Technische Daten
Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02 Technische Daten Motor: 4-Takt Benzinmotor Leistung: 4.1 kW/6.5 PS Hubraum: 196 cm³ Kraftstoff: Unverbleites Benzin (RON 95) Tankkapazität Benzintank: 2.5 l Motoröl: SAE 10W-30, SAE 10W-40 Tankkapazität Öltank: 0.5 l Erschütterungsstöße: 5500 min-1 Fahrgeschwindigkeit: 58cm/s Verdichtungsdruck: 25 kN... -
Seite 24: 10. Eg-Konformitätserklärung
Angewendete harmonisierte Normen: EN 500-1:2006+A1:2009 EN 500-4:2011 EN 55012:2007+A1 EN 6100D-6-1:2007 Herrenberg, 11.10.2021 Tim Gumprecht (Geschäftsführender Gesellschafter) Hersteller: FUXTEC GmbH, KAPPSTRASSE 69, 71083 HERRENBERG, GERMANY Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstrasse 69 ● 71083 Herrenberg ● Germany Tim Gumprecht, Geschäftsführer... - Seite 25 Original-Bedienungsanleitung FUXTEC FX-RP1196_rev02...
