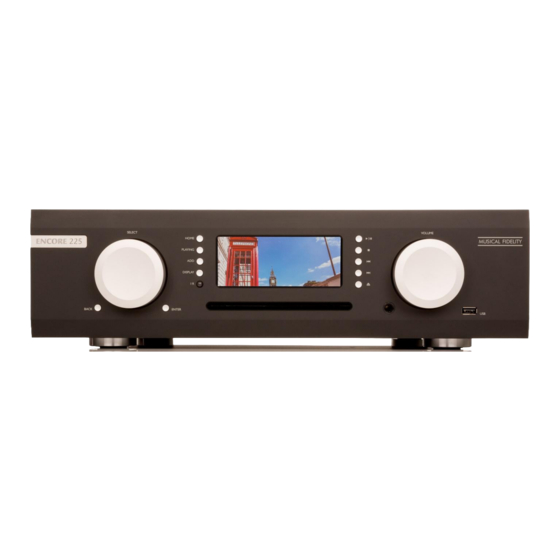

- Seite 1 BEDIENUNGSANLEITUNG M6 ENCORE 225 M6 ENCORE CONNECT Stand: 03.02.2021...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: Einleitung Aufstellung des Gerätes und Vorsichtsmaßnahmen Anschlüsse und Bedienelemente Einzelheiten des Anschließens Die Bedienung des M6 ENCORE Der Fernbedienungsgeber Radio / Suche / Eingänge / CD-Spieler Favoriten / CDs rippen / Ausschalten ... -
Seite 3: Einleitung
Sehr geehrter Musikliebhaber und HiFi-Freund, vielen Dank, dass Sie sich für ein Gerät aus dem Hause MUSICAL FIDELITY entschieden haben. Mit dem M6 ENCORE haben Sie sich einen Traum erfüllt. Ein Garant für hochwertigste Musikwiedergabe und modernste Streamingtechnik. Der MUSICAL FIDELITY M6 ENCORE ist ein wirklich komplettes All-in-One Gerät. Er vereint in seinem Gehäuse eine analoge Vorstufe mit drei analogen Eingängen, einen CD... -
Seite 4: Aufstellung Des Gerätes Und Vorsichtsmaßnahmen
Die Lufteintritts- und Luftaustrittsgitter nicht verstopfen dem Anschluss des MUSICAL FIDELITY M6 ENCORE an das Stromnetz bitte zuerst mit dem beigepackten Ethernet-Kabel eine Verbindung zum Netzwerk herstellen. Der M6 ENCORE prüft beim Hochfahren den Stand seiner Betriebssoftware und aktualisiert diese, wenn nötig. - Seite 5 Gerätes verwendet werden. Für feine Ritzen oder die seitlichen Kühlrippen hat sich der Einsatz eines feinen Pinsels bewährt. Ihr Fachhändler berät Sie gerne. Der MUSICAL FIDELITY M6 ENCORE entspricht den geltenden U.S. FDA Laser- Gesetzen, ebenso entspricht er den Vorschriften als „Class 1 Laser Product“. Es besteht keine gefährliche Strahlung während des Betriebs des Gerätes.
-
Seite 6: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente AUSWAHL FUNKTION ANZEIGE FUNKTION LAUTSTÄRKE ZURÜCK ENTER CD-EINSCHUB KOPFHÖRER- BUCHSE Bedienelemente von links nach rechts: „ein Schritt zurück“ BACK Laufwerkssteuerung CD Player: SELECT Drehrad für Menüsteuerung Abspielen / Pause ENTER Taste zur Bestätigung HOME Zurück in das Hauptmenü Wiedergabe stoppen Anzeige „was läuft gerade“... -
Seite 7: Rückansicht M6 Encore Connect
Rückansicht M6 ENCORE CONNECT Rückansicht M6 ENCORE 225 Einschub für 2,5“ Festplatte INTERNAL DRIVE BAY Wechseleinschub INPUTS USB 1,2,3 & USB B USB-A- und -B-Anschlüsse Network Netzwerkanschluss AUX 1,2,3 analoge RCA-Eingänge COAX 1,2 elektr. Digitaleingänge (S/P-DIF) OPTICAL 1,2 optische Digitaleingänge (Toslink) -
Seite 8: Einzelheiten Des Anschließens
- analog gehen Sie bei den negativen Anschlüssen (schwarz und mit einem Minuszeichen markiert) vor. Warnung: Es dürfen keine offenen Kabelenden die Metallkonstruktion des M6 ENCORE berühren oder mit anderen Anschlüssen in Berührung kommen. Der M6 ENCORE 225 arbeitet in seiner Leistungsverstärkersektion als vollsymmetrisch gebrückter Endverstärker. Dies... -
Seite 9: Die Bedienung Des M6 Encore
Die Bedienung des M6 ENCORE Drehen Regler „SELECT“ und Drücken von „ENTER“ und „BACK“ navigiert durch die Menüstruktur des M6 ENCORE. Drücken der Taste „HOME“ führt ohne Umwege hierher Hauptmenü zurück. Der Taster „Now Playing“ führt zur Anzeige, was derzeit gespielt wird. „Eigene Musik“... -
Seite 10: Der Fernbedienungsgeber
Der Fernbedienungsgeber Mute Lautsprecher Stummschaltung DISPLAY ohne Funktion BRIGHTNESS ohne Funktion Standby-Schalter F1 – F4 ohne Funktion Ziffern 0 – 9 Direktanwahl der Titel von CD oder A-Z Tastatur zur Texteingabe bei Suchfunktionen u. Ä. Taste zum Hinzufügen von Titeln in die Playlist PLAY Abspielbefehl... -
Seite 11: Radio Hören
Radio hören Wenn Sie sich im Radio-Menü befinden, können Sie Ihren bevorzugten Radiosender auf verschiedene Arten finden. Blättern Sie einfach zu Ihrer bevorzugten Suchmethode, Musik, Sport, Nachrichten usw. und drücken Sie die Eingabetaste. Weiter von dort über die verschiedenen Optionen. Oder Sie suchen Ihren Sender gezielt per Sendername. Momentan können ca. -
Seite 12: Favoriten / Cds Rippen / Ausschalten
Festplatte befindet…) wird die CD nach Einlegen sofort gerippt. Ausschalten Es gibt zwei verschiedene Arten, den M6 ENCORE auszuschalten. Im alltäglichen Betrieb sollte die Funktion „Musical Fidelity ENCORE ausschalten“ gewählt werden. Dies erfolgt entweder durch Bestätigen der vorletzten Zeile Hauptmenü,... - Seite 13 Ausschalten Die Standbyfunktion schaltet sämtliche Audioschaltkreise aus. Aus Standby kann der M6 ENCORE am Gerät mit dem Taster „HOME“, mit dem Standbytaster der Fern- bedienung oder auch aus den Apps heraus wieder eingeschaltet werden. Sollte der M6 ENCORE vom Stromnetz getrennt werden müssen, ist es unbedingt erforderlich, das System gezielt auszuschalten.
-
Seite 14: Bedienung Des M6 Encore Per App
Die Android-App funktioniert nach ähnlichem Prinzip. Hinweis: Der deutsche Vertrieb für MUSICAL FIDELITY, REICHMANN AudioSysteme, übernimmt keine Verantwortung über die Verfügbarkeit der Applikationen auf den jeweiligen Plattformen oder deren Funktionsumfang. K O N ZE N TR ATI O N AU F D AS W E S E N TLI C H E . -
Seite 15: Den M6 Encore Im Netzwerk Finden
Drücken Sie die Taste "Home", scrollen Sie zu "Einstellungen", dann Enter, scrollen Sie zu "Erweitert", Enter, "Informationen zur ENCORE ", Enter, Player-Informationen“, Enter. Wählen Sie "Musical Fidelity ENCORE " oder den eindeutigen Namen, den Sie Ihrem M6 ENCORE gegeben haben, und drücken Sie die Eingabetaste. In der vierten Zeile sehen Sie die IP-Adresse Ihres M6 ENCORE. -
Seite 16: Umgang Mit Der Musikbibliothek
Umgang mit der Musikbibliothek Der Browser öffnet dann die Bibliotheksansicht des Webinterfaces. In der Linken Spalte erscheinen die Interpreten, in der mittleren Spalte die Alben des jeweiligen Künstlers und rechts schließlich die Einzelansicht eines Albums. Durch Klicken auf die Schreibschaltfläche können Einträge korrigiert werden, die sich beim Abruf aus der Onlinedatenbank als fehlerhaft herausgestellt haben. - Seite 17 Umgang mit der Musikbibliothek Unter Windows (versionsabhängig) verbinden Sie diesen „Upload“-Ordner zunächst mit dem PC. Beispielvorgehen für Windows 10: Gehen Sie auf „Dieser PC“ öffnen aber noch nicht sondern betätigen die rechte Maustaste. Im sich dann öffnenden Pull-Down-Menü den Begriff „Mit Netzlaufwerk verbinden“...
- Seite 18 CD-Sampler Der M6 ENCORE versucht, die Kompilierungsdaten, die es für viele Sampler gibt, abzurufen. Sollten für Ihren Sampler diese nicht verfügbar sein, erscheint jeder einzelne Titel des Samplers als eigenes Album unter dem Interpretennamen des jeweiligen Künstlers. Suchen Sie nach dem ersten Track auf der Compilation und klicken Sie auf das Symbol "Make Compilation".
-
Seite 19: Bedienhinweise Und Besonderheiten
(wie bei jedem handelsüblichen Verstärker auch). Die dann eingelegte CD wird abgespielt, ohne gerippt zu werden. CDs sollten wie Vinyl-Schallplatten gehandhabt werden. Sowohl die CD- Abspielfunktion als auch der Rippingvorgang des MUSICAL FIDELITY M6 ENCORE dankt es Ihnen durch höhere Betriebssicherheit, bessere Rippingergebnisse sowie durch ein natürlicheres Klangbild. -
Seite 20: Systemanforderungen
Um die Software des M6 ENCORE stets aktuell zu halten, das Gerät nicht dauerhaft vom Stromnetz trennen. Der M6 ENCORE pingt stündlich die Updateserver von MUSICAL FIDELITY an, um zu sehen, ob es eine aktuellere Software gibt und lädt diese dann gegebenenfalls herunter. -
Seite 21: Verbinden Mit Netzwerkintegrierter Festplatte (Nas)
Verbinden mit netzwerkintegrierter Festplatte (NAS) Mit Hilfe des browserbasierten Einstellmenüs (Webinterface) werden dem M6 ENCORE die Zugangsdaten der jeweiligen NAS mitgeteilt. Dazu das Webinterface des ENCORE öffnen. blauen Feld oben links „≡ MENU“ drücken, Settings wählen und dort den Reiter „SHARES“... -
Seite 22: Einrichtung Von Musikdiensten
Einrichtung von Musikdiensten Zunächst einen persönlichen Account auf den Internetseiten des jeweiligen Musikdienstes einrichten. Im Webinterface links oben ≡ MENU, dann „Settings“, dann oben den Reiter „Services“. Den entsprechenden Schiebeschalter „anschalten“. (in unserem Beispiel „Enable Spotify“). In den sich dann öffnenden Eingabefeldern den bei der Registrierung erstellten Benutzernamen und das zugehörige Passwort eingeben. -
Seite 23: Bedienung Der Musikdienste Am Gerät
Bedienung der Musikdienste am Gerät Mit „Select“ bis “Eigene Anwendungen” dann “ENTER”. Dort den Streamingdienst wählen. Die Auswahlmöglichkeiten der Musik orientieren sich an den jeweiligen Katalogisierungen der Streamingdienste. Bedienung unter iOS Im Hauptbildschirm unten rechts auf “MEHR” und dann in der Mitte auf “MY APPS”... -
Seite 24: Perfektionieren Der Dateitags Für Eine Saubere Musiksammlung
Perfektionieren der Dateitags für eine saubere Musiksammlung Grundsätzliches: Alle Streamer unserer Branche verlassen sich nicht auf die Dateiordnerstruktur und die Benennung der körperlichen Dateien sondern auf die Angaben die der jeweilige Server zur Verfügung stellt. Alle handelsüblichen Serverprogramme benutzen als Strukturelement die Metadaten der Dateien. -
Seite 25: Umgang Mit Albumcovern
Tagging – Regeln – U-Musik: Albuminterpret: In den meisten Fällen ist hier die Angelegenheit klar. Bei Samplern bitte Various Artists eintragen. Albumname: zuerst der Albuminterpret dann der Albumname. Dies hat mehrere Gründe: zunächst gibt es von vielen Künstlern gleichlautende Albumnamen. Sei es „Live“, „Best of“, „The Anthology“ oder ähnliches. Durch die Voranstellung des Interpretennamen werden diese eigentlich gleichlautenden Alben sauber getrennt. -
Seite 26: Festplattentausch
Festplattentausch Zum Austausch der Festplatte bitte zunächst den M6 Encore geordnet herunterfahren: Home / Einstellungen / Beenden / Enter Nach Aufforderung Netzstecker ziehen Dann die beiden silbernen Rändelschrauben öffnen. An der Lasche die Festplattenschublade herausziehen. Der Widerstand des S-ATA- Anschlusses kann hier den Einsatz einer Spitzzange notwendig machen. Eventuell mit einem Lappen die Lade vor Kratzern schützen. -
Seite 27: Technische Daten
M6 Encore – Technische Daten Ausgangsleistung: 225 W pro Kanal an 8 Ohm (nur M6 ENCORE 225) Verzerrungen (THD): < 0.007 % (20Hz - 20 kHz) Rauschabstand: > 107dB (A) Übertragungsbereich: +0, -0.1dB, (10 Hz - 20 kHz) 3 x RCA / Cinch analog Hochpegel (0 – 7 Vrms max) Eingänge:... -
