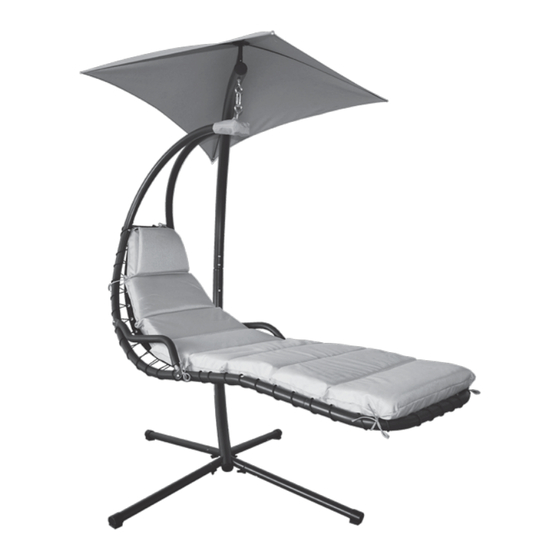

Inhaltszusammenfassung für Haveson SWING 706355

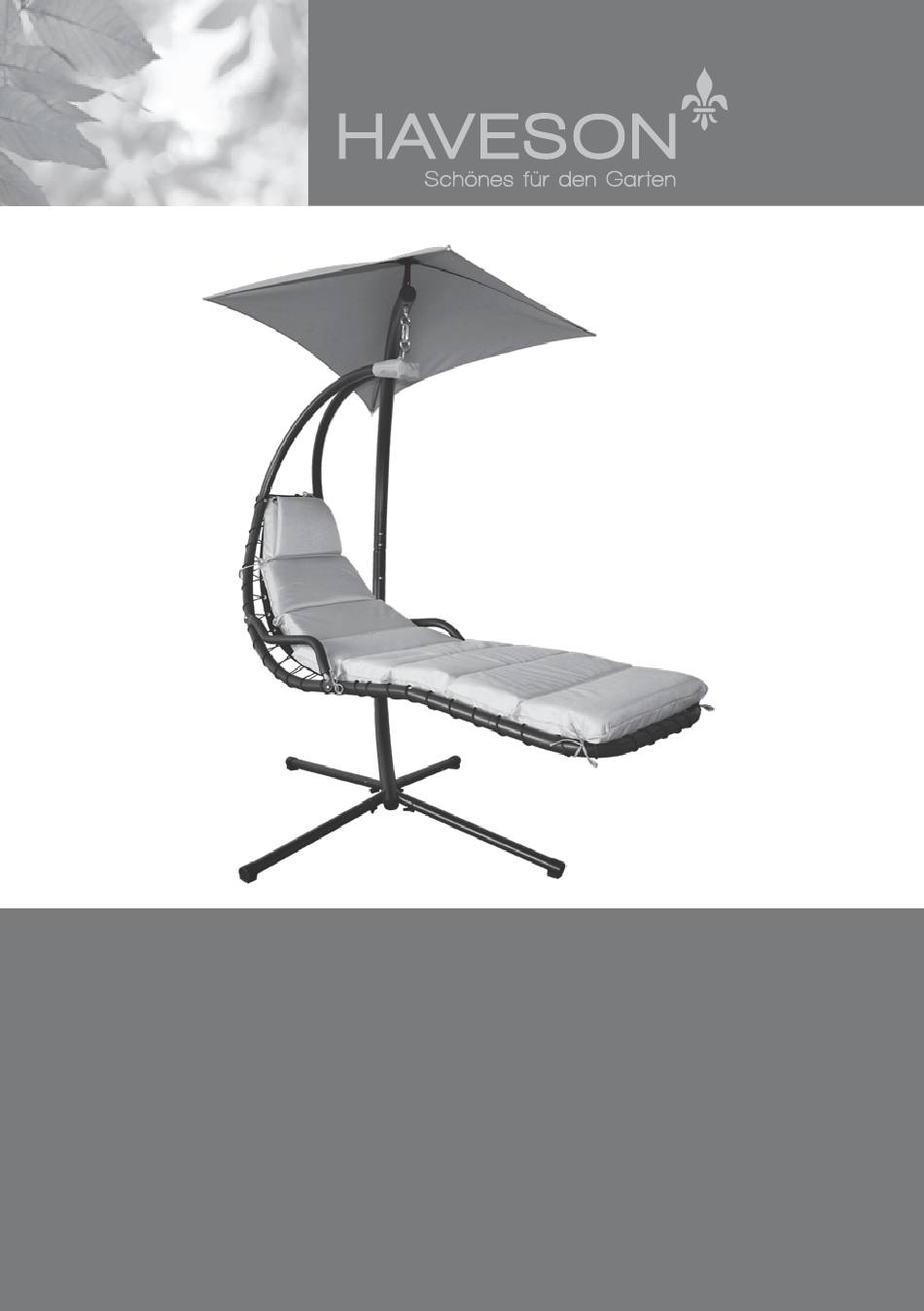

- Seite 1 HÄNGESESSEL »SWING« Aufbau- und Bedienungsanleitung...
- Seite 3 Liebe Kundin, lieber Kunde! Herzlichen Glückwunsch zum Kauf dieses Qualitätsproduktes. Dieses Produkt entspricht europäischen und nationalen Anforderungen. Um diese Anforderungen zu erhalten und die Konformität zu gewährleisten, bitten wir Sie, sich an diese Anweisung zu halten. Sie beinhaltet wichtige Informationen bzgl. der Bedienung und Benutzung dieses Produktes. Bitte bewahren Sie diese Anweisung zur späteren Verwendung auf.
- Seite 5 Teileliste Teilebezeichnung Teilabbildung Menge untere Gestellstange Fuß obere Gestellstange hintere Stange, rechts hintere Stange, links hintere Stützstange Sitzstange Sitzstange U-Stange Armlehne Sonnendach-Stange Sonnendach-Stange Sonnendach-Bezug...
- Seite 6 Verbinder Flügelschraube Schraube M8 x 55 Schraube M8 x 68 Unterlegscheibe M10 Mutter M8 Mutter M10 Mutter M10 Ringschraube Unterlegscheibe M8 Karabinerhaken Kissen Kissenauflage Textilene®- Sitzfläche Nylonschnur Verschlussmutter M8 Abdeckkappe Schutzhaube aus Stoff...
- Seite 7 Aufbauanleitung Schritt 1: Stecken Sie die Füße (B) auf die untere Gestellstange (A) und befestigen Sie diese mit den Flügelschrauben (M1). Schritt 2: Stecken Sie die Ringschraube (R) durch das Loch der oberen Gestellstange (C) und befestigen Sie diese mit Hilfe der Mutter (Q), Unter- legscheibe (O) und Mutter (Q1).
- Seite 8 Aufbauanleitung Schritt 3: Stecken Sie nun die untere Gestellstange (A) auf die obere Gestellstange (C) und befestigen Sie diese mit der Schraube (N), Unterlegschei- be (S), Mutter (P) und Verschlussmutter (Z). Schritt 4: Stecken Sie die Sonnen- dachstangen kurz (I) und lang (J) an den Verbinder (L).
- Seite 9 Aufbauanleitung Schritt 5: Das Sonnendach stecken Sie oben auf die vorgese- hene Vorrichtung der oberen Stützstange (C), bis es einrastet. Schritt 6: Führen Sie die hintere Stange rechts (D1) und hintere Stange links (D2) so zusam- men, dass die Löcher der Verbindungsplatten überein- stimmen und schieben Sie die Ringschraube (R) durch,...
- Seite 10 Aufbauanleitung Schritt 7: • Die Armlehne (H) befestigen Sie mit der Schraube (M2), der Unterlegscheibe (S), der Mutter (P) und der Verschlussmutter (Z) an der hinteren Stange (D1/D2). • Das obere Ende der Sitzstangen (F1+F2) stecken Sie auf die Enden der hinteren Stangen (D1/D2), bis sie einrasten.
- Seite 11 Aufbauanleitung Schritt 9: Haken Sie die Hängeliege an der oberen Stützstange (C) mit dem Karabinerhaken (T) ein. Schritt 10: • Legen Sie die Kissenauflage (W) auf die Textilene®-Sitzfläche (X). • Befestigen Sie das Kissen (U) am Gestänge. • Ziehen Sie die Schutzhaube aus Stoff (Z2) über die Enden der hinteren Stangen (D1/D2).
- Seite 12 Hergestellt für: HELLWEG - Ihr Baufreund Einkaufsgesellschaft m.b.H. Neubauzeile 102 A-4030 Linz Art.-Nr. 706355...
