Montage Als Drehbare Tastatur - Lock4Safe Pulse Technische Beschreibung

www.Lock4Safe.com
41,50 mm
M4
1
11 mm
2
3
4
Ø
Technische Beschreibung – Eingabeeinheit Pulse/Pulse PRO
Mit dem Straightbolt-Schloss EM35:

Montage als drehbare Tastatur

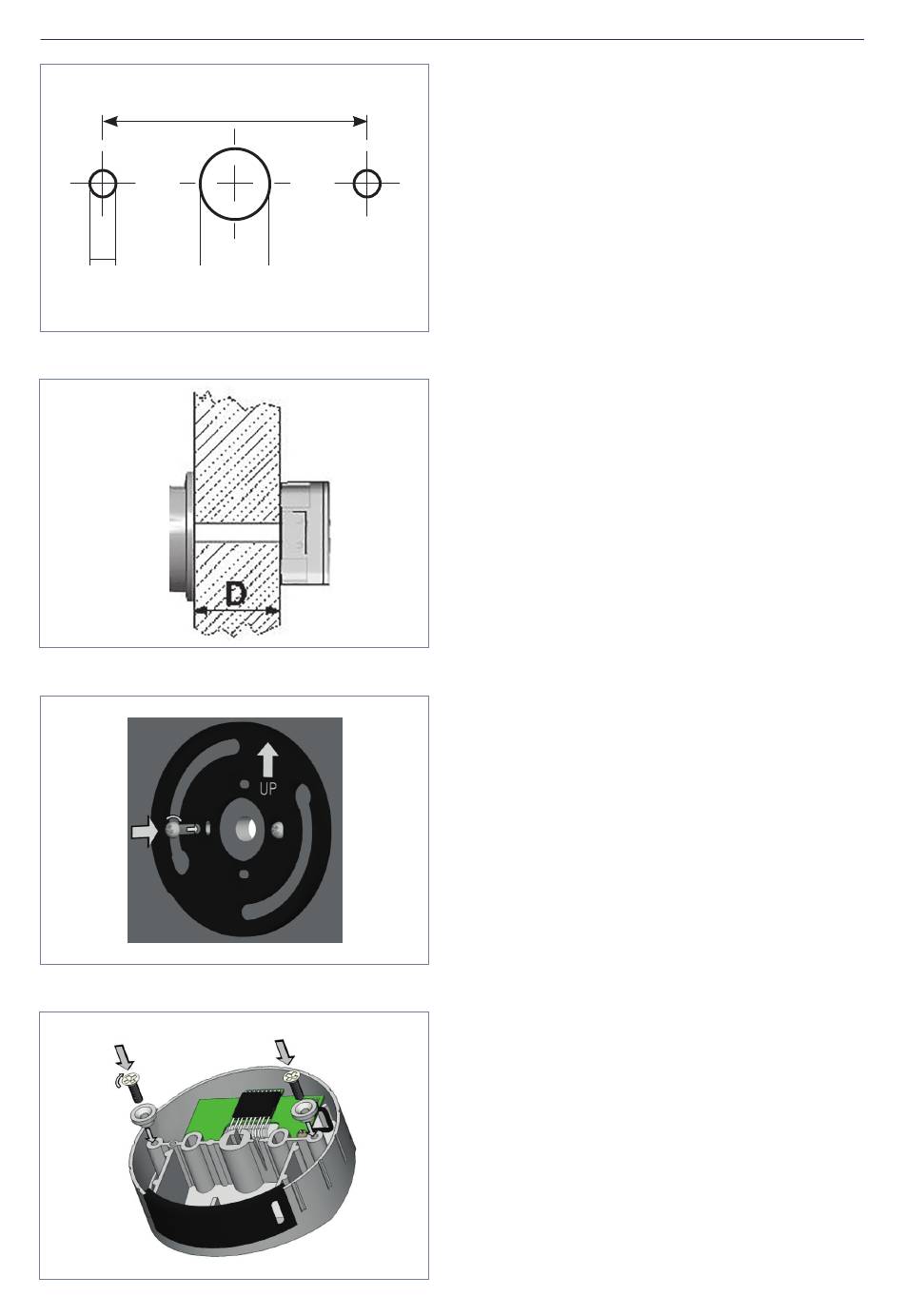

• An der Tresortüre die Montage und
Kabel-/Spindelbohrungen vorbereiten.
• Kabelbohrung gut entgraten, damit das Kabel
nicht beschädigt werden kann.
• Die Spindel ablängen und sorgfältig beidseitig
entgraten.
• Messen Sie die Türdicke D (von der Montagefläche
der Eingabeeinheit zur Montagefläche des Schlosses)
und addieren Sie 26 mm (1").
Länge: D (=Türdicke) + 26 mm
• Die Lagerplatte so an der Türfläche ausrichten,
dass „UP" lesbar oben steht.
• Mit den zwei Befestigungsadaptern anschrauben.
• Die beiden Drehadapter mit den Senkkopf-
schrauben befestigen.
5
