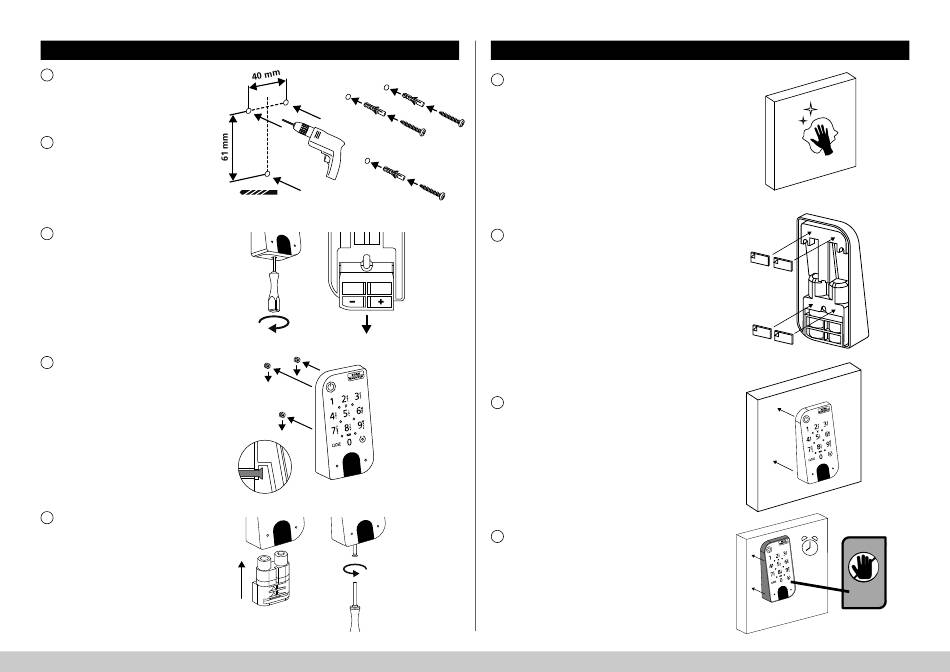

Montage des ENTRY 7711 Keypad PIN – Verschrauben
1
Bohren Sie drei Löcher gemäß den
in der Abbildung aufgezeigten
Abmessungen. Nutzen Sie einen
Bohrer mit 6 mm Durchmesser
(Abb. 34).
2
Fügen Sie die im Lieferumfang
enthaltenen Dübel in die Löcher
und schrauben Sie die bei-
liegenden Schrauben ein
(Abb. 35).
3
Entfernen Sie die Schraube aus der
Unterseite der Tastatur mit dem
dem Lieferumfang beiliegenden Tx8-
Schraubendreher und ziehen Sie das
Batteriefach nach unten heraus
(Abb. 36).
4
Setzen Sie die Tastatur auf die
Schraubenköpfe wie in der
Abbildung dargestellt (Abb. 37).
5
Setzen Sie das Batteriefach wieder
in das Gehäuse ein und schrauben
Sie es fest (Abb. 38).
6 I Deutsch
Abb. 34
Ø 6 mm
Montage des ENTRY 7711 Keypad PIN – Kleben
1
Reinigen Sie die Oberfläche, an der
Sie die Tastatur anbringen wollen
(Abb. 39).
Abb. 35
2
Kleben Sie die beiligenden
Klebepads an die in der Zeichnung
dargestellten Positionen und ziehen
Sie die Trägerfolien ab (Abb. 40).
Abb. 36
Kleben Sie die Tastatur an die
3
gewünschte Position an die Wand
(Abb. 41).
Abb. 37
4
Drücken Sie die Tastatur etwa eine
Minute gegen die Wand (Abb. 42).
!
Achtung:
Drücken Sie das Gehäuse nur an den
Außenkanten. Um Schäden an der
Elektronik zu vermeiden drücken Sie
nicht im Bereich der Tastatur.
Abb. 38
Abb. 39
Abb. 40
Abb. 41
1 Min.
!
Abb. 42
ENTRY 7711 Keypad PIN
