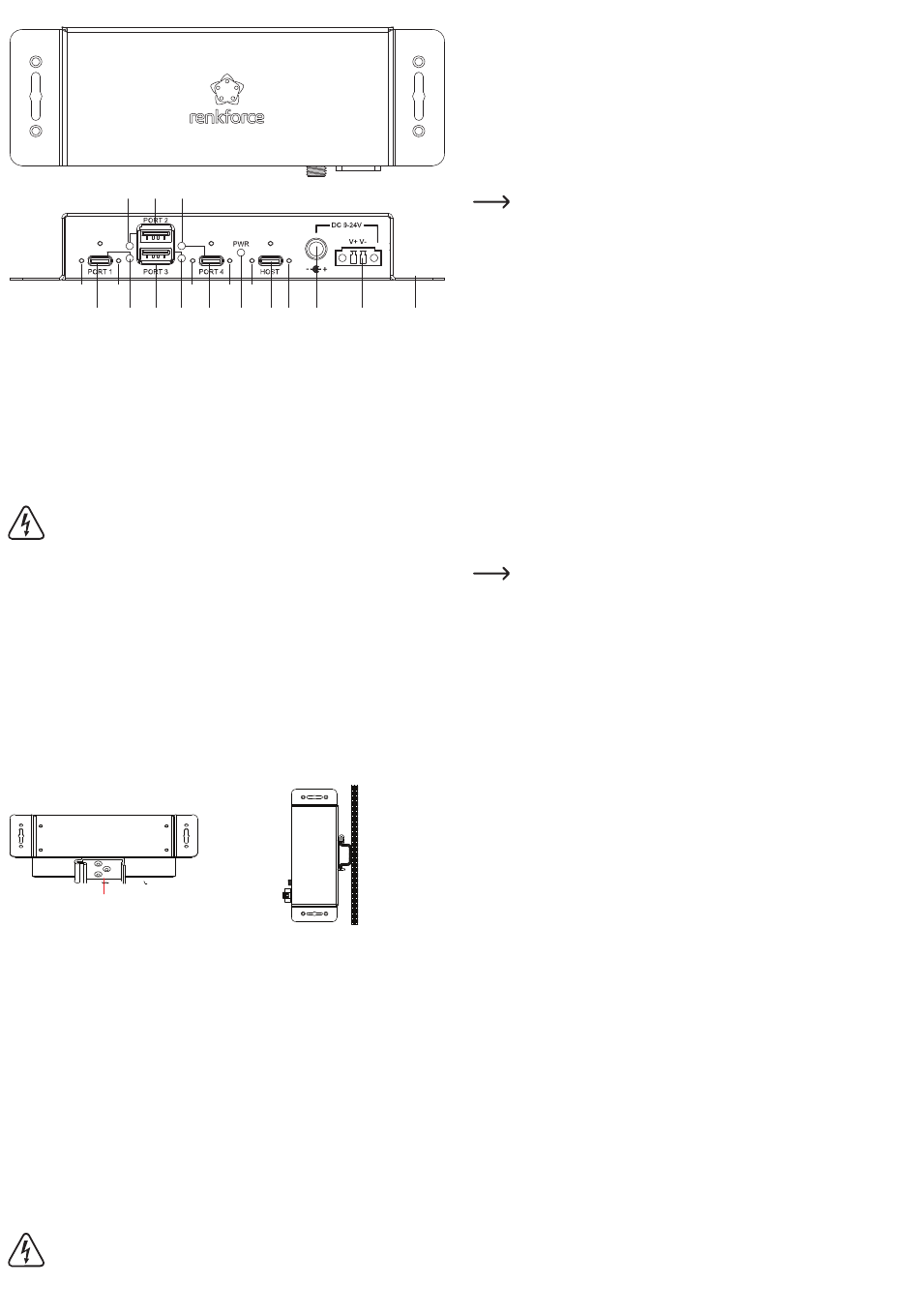

Bedienelemente
12
13
14
4
4
11
10
9
8
1 Montagelaschen (rechts/links)
2 Stromanschluss
3 Netzteilanschlussbuchse
4 Anschraubsicherung (Gewinde)
5 Eingangsbuchse HOST
6 LED PWR
7 Ausgang USB Typ C Port 4
Anschluss und Montage
Achten Sie darauf, dass beim Bohren von Montagelöchern bzw. beim Festschrauben
keine vorhandenen Kabel oder Leitungen (auch Wasserleitungen) beschädigt
werden.
a) Direkte Installation auf Oberflächen
• Legen Sie den Hub auf eine ebene, waagerechte Oberfläche oder montieren Sie ihn mit
vier Schrauben (nicht im Lieferumfang enthalten) mittels der Montagelaschen (1) auf einer
geeigneten, tragfähigen Oberfläche. Die Montage kann in verschiedenen Orientierungen
(waagerecht oder senkrecht) erfolgen.
• Bei Installation auf Oberflächen aus Stein oder Ziegel verwenden Sie Dübel sowie dazu
passende Schrauben (nicht im Lieferumfang enthalten).
b) Installation auf DIN-Schiene
• Verwenden Sie den mitgelieferten Befestigungs-Kit, wenn Sie das Produkt auf einer DIN-
Installationsschiene (nicht im Lieferumfang enthalten) montieren wollen. Schrauben Sie
zuerst den Halter mit den drei mitgelieferten Schrauben an den Hub. Verwenden Sie dazu
einen passenden Schraubendreher. Klicken Sie diesen dann in die bereits vorinstallierte DIN-
Schiene ein, um den Hub zu montieren.
c) Elektrischer Anschluss
• Verwenden Sie das mitgelieferte Netzteil zur Stromversorgung des Hubs im „Self-Powered-
Modus".
• Verbinden Sie den Niederspannungsstecker des Netzteils mit der Netzteilanschlussbuchse
(3). Sichern Sie die Verbindung ggf. mit Hilfe der Anschraubsicherung (4) in den Gewinden.
Die LED PWR (6) leuchtet auf und zeigt das Anliegen der Stromversorgung an.
• Um eine andere externe Spannungsversorgung als das mitgelieferte Netzteil zu verwenden,
verbinden Sie die Stromversorgung (2) des Hubs unter Beachtung der Polarität mit einer
Gleichstromquelle von zulässiger Betriebsspannung. Die Werte der Spannung und die
Polarität sind im Bereich des Stromeingangs des Hubs aufgedruckt, vergleichen Sie die
technischen Daten.
• Verbinden Sie die Anschlussdrähte Ihrer externen Spannungsversorgung mit dem dafür
vorgesehenen Klemmenblock (im Lieferumfang enthalten) unter Beachtung von Polarität
und Erdung.
• Stecken Sie diesen Klemmenblock dann in den Eingang DC 9-24V des Hubs.
Der Klemmenblock passt nur in der richtigen Orientierung in den Eingang des
Stromanschlusses (2).
Verwenden Sie keine Wechselstromquelle zum Betrieb des Hubs. Dies kann den
Hub zerstören.
• Der USB Hub arbeitet mit einer externen Spannung von 9 - 24 V/DC. Die Stromversorgung
muss entsprechend der angeschlossenen Geräte dimensioniert werden.
4
4
4
7
6
5 4
3
2
8 Betriebs-LED Port 3
9 Ausgang USB A Port 3
10 Betriebs-LED Port 1
11 Ausgang USB Typ C Port 1
12 Betriebs-LED Port 2
13 Ausgang USB A Port 2
14 Betriebs-LED Port 4
• Für einem USB 3.2-Port sieht der USB-Standard max. Strom von 900 mA bei 5 V/DC vor.
Dies bedeutet, dass bis zu 4,5 W geliefert werden müssen/können.
• Bei Stromversorgung des USB-Hubs über eine eigene Spannungsquelle („Self-Powered-
Modus") steht an jedem USB-Port des USB-Hubs ein höherer Strom zur Verfügung. Sollten
Sie feststellen, dass ein am USB-Hub angeschlossenes Gerät nicht korrekt arbeitet bzw.
nicht erkannt wird, so betreiben Sie den USB-Hub über eine externe Stromversorgung
entsprechend der „Technischen Daten" des Produkts.
Inbetriebnahme
• Schalten Sie gegebenenfalls die externe Spannungs-/Stromversorgung ein. Daraufhin
leuchtet die grüne LED PWR (6) des Hubs auf.
Der USB-Hub kann ohne externe Stromversorgung betrieben werden. Der
Hub arbeitet hier im sogenannten „Bus-Powered-Modus". Das bedeutet, der
vom Computer über USB gelieferte Strom (bei USB 3.1 laut Standard 900 mA)
wird auf die Ports verteilt. Dies reicht z.B. für die meisten USB-Sticks, Mäuse
oder Tastaturen aus; aber viele andere Geräte arbeiten dann nicht mehr korrekt
(beispielsweise externe 6,35 cm/2,5"- Festplatten, Kartenleser, USB-Kameras o.ä.).
Wenn keine externe Stromversorgung verwendet wird, leuchtet die LED PWR (6)
erst beim Verbinden des USB-Kabels mit einem eingeschalteten Computer und der
1
Eingangsbuchse HOST (5) des Hubs auf. Sie zeigt in jedem Falle an, dass der Hub
nun mit Strom versorgt wird und betriebsbereit ist.
• Verbinden Sie den USB Typ C-Stecker mit einer freien USB-Buchse Ihres Computers und
verbinden Sie den USB Typ C-Stecker am anderen Ende des USB-Kabels mit der USB Typ
C-Eingangsbuchse HOST (5) des Hubs. Der Computer braucht dabei nicht ausgeschaltet
zu werden. Das Betriebssystem erkennt neue Hardware und installiert die benötigten
Treiber automatisch; sie sind Bestandteil des Betriebssystems. Die erkannten Geräte
erscheinen im Gerätemanager von Windows
• Schließen Sie Ihre USB-Geräte an den USB-Ports 1 bis 4 des USB-Hubs an. Wird ein
Gerät erkannt, leuchtet die dem entsprechenden USB-Port zugehörige LED (8, 10, 12,
14) auf. Je nach USB-Gerät erkennt das Betriebssystem neue Hardware und installiert
die benötigten Treiber. Beachten Sie dazu die Bedienungsanleitung des USB-Geräts, wie
dies vorzunehmen ist. Für viele Geräte verwendet z.B. Windows bereits eigene Treiber,
z.B. für USB-Sticks, USB-Mäuse usw. Sie können je 2 Geräte über USB-A bzw. USB Typ
C anschließen.
Dies betrifft nur die Betriebssysteme Windows
Betriebssysteme, z.B. MacOS oder Linux müssen Sie die erforderlichen Treiber
(Host-Treiber) selbst installieren.
• Die Betriebs-LEDs (8, 10, 12, 14) der USB-Ausgänge leuchten grün auf, sobald ein
angeschlossenes Gerät am entsprechenden Ausgang erkannt worden ist. Eine Betriebs-
LED an einem belegten USB-Ausgang leuchtet während des Bestehens der USB-
Verbindung zwischen Hub und angeschlossenem Gerät, unabhängig davon ob Daten
übertragen werden oder nicht.
Tipps & Hinweise
• Der Hub ist USB1.1-kompatibel. Das bedeutet, dass herkömmliche USB1.1-Geräte ohne
Probleme am Hub betrieben werden können. Eine Geschwindigkeitssteigerung bei der
Datenübertragung ist hier aber ebenfalls nicht möglich.
• Um die hohe Geschwindigkeit (theoretisch 5 bzw. 10 GBit/s) ausnutzen zu können, müssen
alle Geräte USB3.2 Gen 1 bzw. USB3.2 Gen 2 unterstützen - das USB-Gerät (z.B. ein
externer CD-Brenner) selbst, der USB-Hub und der USB-Controller im PC.
• Im praktischen Betrieb werden die 5/10 GBit/s aber nicht erreicht. Kaum ein Gerät (z.B.
Festplatte, Brenner usw.) ist in der Lage, Daten so schnell zu liefern. Auch andere Ursachen
(z.B. gleichzeitiger Betrieb anderer USB-Geräte, Protokollinformationen usw.) verringern
die Übertragungsrate.
• Unter DOS oder im abgesicherten Modus von Windows ist kein USB-Betrieb möglich. USB-
Tastaturen und USB-Mäuse funktionieren deshalb normalerweise nicht. Vielleicht verfügt
das BIOS/Setup Ihres PCs über eine entsprechende Unterstützung (könnte z.B. „Legacy-
USB-Support" heißen). Es kann jedoch sein, dass dabei die USB-Tastatur/-Maus direkt am
Mainboard angesteckt sein muss und nicht an einem USB-Hub.
Pflege und Reinigung
• Trennen Sie das Produkt vor der Reinigung von der Stromversorgung und von den
angeschlossenen Geräten.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere
chemische Lösungen, da diese das Gehäuse angreifen oder die Funktion beeinträchtigen
können.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. Es darf kein
Wasser in das Gehäuse eindringen.
.
®
8/10. Beim Anschluss an andere
®
