MANUAL
Power Sensor 50 / 100
DE
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RCT Power Power Sensor 50

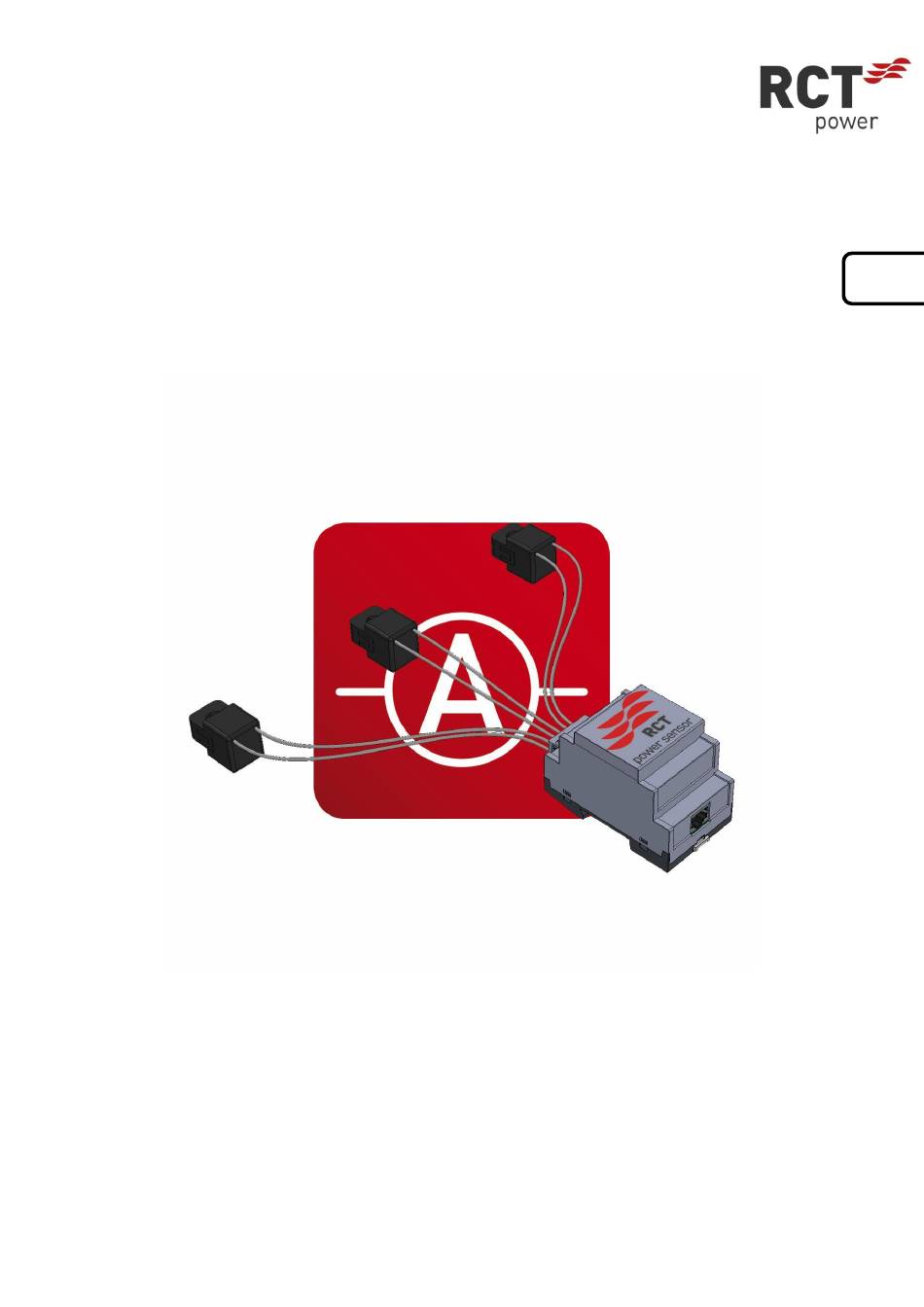

  • Seite 1 MANUAL Power Sensor 50 / 100...
  • Seite 2 Copyright Copyright © 2022 RCT Power GmbH. Alle Rechte und Änderungen vorbehalten. Dieses Dokument darf nur mit ausdrücklicher, schriftlicher Genehmigung durch die RCT Power GmbH ganz oder teilweise nachgedruckt oder kopiert werden. Jede Art der Vervielfältigung, Verbreitung, Übersetzung oder Übermittlung in jeglicher Form, elektronisch oder mechanisch, einschließlich Fotokopie, Aufzeichnung oder Speicherung auf Datenträgern ohne Genehmigung der RCT Power GmbH stellt...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis ÜBER DIESE ANLEITUNG ............................1 SICHERHEITSHINWEISE ............................2 GERÄTE- UND SYSTEMBESCHREIBUNG ........................ 3 INBETRIEBNAHME DES POWER SENSOR ......................6 FEHLERBEHEBUNG ............................11 ANLAGE SPANNUNGSFREI SCHALTEN ........................ 11 ENTSORGUNG ..............................12 HAFTUNGSAUSSCHLUSS ............................ 12 TECHNISCHE DATEN ............................13...
  • Seite 4: Über Diese Anleitung

    Sie haben ein innovatives und hochwertiges Produkt mit einzigartigen Eigenschaften erhalten. Der Power Sensor 50 / 100 ist sehr flexibel und robust, so dass dieser schnell und einfach zu handhaben ist. Mit diesem Gerät werden Sie mehr Gewinn aus Ihrer PV-Anlage erzielen.
  • Seite 5: Sicherheitshinweise

    Sie kennen und verwenden die entsprechende persönliche Schutzausrüstung. Sicherheitsmaßnahmen Der Power Sensor 50 / 100 wurde streng nach den internationalen Sicherheitsbestimmungen entwickelt und getestet. Alle Sicherheitshinweise die sich auf das elektrische und elektronische Gerät beziehen, müssen bei Installation, Betrieb und Wartung beachtet werden.
  • Seite 6: Geräte- Und Systembeschreibung

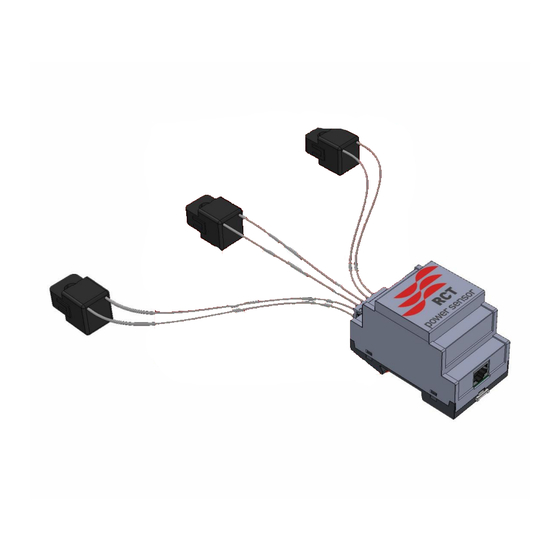

    3 Geräte- und Systembeschreibung Bestimmungsgemäße Verwendung Der Power Sensor 50 / 100 wird verwendet, um die Netzeinspeisung oder den Netzstromverbrauch zu erfassen, zeitgleich wird der Haushaltsverbrauch ermittelt. Die Klapp-Stromsensoren ermöglichen eine einfache Bedienung und Installation ohne Auftrennung des Stromkreises. Um den maximalen Ertrag aus der Solaranlage zu erhalten, besteht die Möglichkeit eine dynamische Leistungsreduzierung zu konfigurieren mit dem Power Sensor.
  • Seite 7: Lieferumfang Und Baugruppenbeschreibung

    Prüfen Sie den Power Sensor auf sichtbare Beschädigung. Wenden Sie sich an Ihren Lieferanten, wenn die Lieferung unvollständig oder beschädigt ist. Installieren, verdrahten und verwenden Sie den Power Sensor nicht, wenn Schäden festgestellt wurden. Abb. 3-2.1 Lieferumfang Power Sensor 50 / 100 Pos. Beschreibung...
  • Seite 8: Baugruppenbeschreibung

    3.2.2 Baugruppenbeschreibung Power Sensor 50 / 100 Pos. Beschreibung Stromschleife – Schnittstelle, Kommunikation zum Power Storage. Split core – Schnittstelle. Strom Klappsensoren 50A[Power sensor 50], 200A[Power sensor 100]. 3.2.3 Typenschild Pos. Beschreibung Seriennummer Technische Daten Symbole Dieses Symbol weist darauf hin, dass das Benutzerhandbuch gelesen und verstanden werden...
  • Seite 9: Inbetriebnahme Des Power Sensor

    4 Inbetriebnahme des Power Sensor Gehen Sie wie folgt vor, um den Power Sensor in Betrieb zu nehmen: • 4.1 Trennen des Power Storage von den Spannungsquellen • 4.2 Einbau des Power Sensor • 4.3 Montage der Strom Klappsensoren • 4.4 Verbindung zum Power Storage DC herstellen •...
  • Seite 10: Einbau Des Power Sensor

    Vorgehensweise: Schritt Beschreibung Drehen Sie den DC-Lasttrennschalter vom Wechselrichter nach “0” [Nur Power Storage DC]. Schalten Sie den Ein/Aus Schalter der Battery auf “0”. Trennen Sie den Wechselrichter vom Netz durch den externen Sicherungsautomaten oder Hauptschalter. 10 Minuten warten bis die Kondensatoren entdladen sind und Spannung überprüfen. Spannungsfreiheit durch Messung am DC- und AC-Klemmblock feststellen.
  • Seite 11 Verbindung zum Power Storage DC 4.0 – 6.0 herstellen Entfernen Sie die Abdeckung des Wechselrichters. Lockern Sie die Kabelverschraubung neben dem Batterieeingang und führen Sie die Zuleitung vorsichtig hindurch. Verbinden Sie den Power Sensor mit der Schnittstelle “C“ auf der BPM-Platine des Power Storage DC, über das Patchkabel wie abgebildet: Schließen Sie die Abdeckung des Wechselrichters.
  • Seite 12 Verbindung zum Power Storage DC 8.0 -10.0 herstellen Verbinden Sie den Power Sensor mit der Buchse “Power Sensor “ des Power Storage DC 8.0 -10.0, über das Patchkabel wie abgebildet: Verbindung zum Power Storage AC herstellen Entfernen Sie die Abdeckung des Wechselrichters. Lockern Sie die Kabelverschraubung neben dem Batterieeingang und führen Sie die Zuleitung vorsichtig hindurch.
  • Seite 13: Wechselrichter Zuschalten Und App Konfiguration

    Sie bitte wie folgt vor: Sensor Konfiguration im Betrieb: Schritt Beschreibung Starten Sie die „RCT Power App“ und verbinden Sie sich mit dem Gerät. Fahren Sie fort mit Gerät → Einstellungen → Geräteeinstellungen (runterscrollen) → Power Sensor Einordnung (runter scrollen).
  • Seite 14: Fehlerbehebung

    5 Fehlerbehebung Mögliche auftretende Fehler können über das vorhandene Display oder auch die RCT Power App ausgelesen werden. Eine detaillierte Liste mit Fehlern und möglichen Behebungen finden Sie im Benutzerhandbuch. Die SW- Version ihres Gerätes wird ebenfalls auf dem Display oder der RCT Power App angezeigt.
  • Seite 15: Entsorgung

    Obwohl die in dieser Anleitung enthaltene Informationen mit größter Sorgfalt auf Genauigkeit und Vollständigkeit überprüft wurden, kann für Fehler oder Auslassungen keinerlei Haftung übernommen werden. Die RCT Power GmbH behält sich das Recht vor, die hier beschriebene Hardware- und Softwaremerkmale jederzeit ohne Vorankündigung zu ändern.
  • Seite 16: Technische Daten

    9 Technische Daten Power Sensor Bestellnummer 310-0001 310-0002 Allgemein Maximaler Strom 3 x 50A 3 x 100A Genauigkeit 1,5 % Maße Auswerteeinheit (Höhe x Breite x Tiefe) 91 x 72 x 44 mm Maße Stromsensor (Höhe x Breite x Tiefe) 41 x 26 x 26 mm 67 x 51 x 41 mm Kabellänge Stromsensor...
  • Seite 17 RCT Power GmbH 1/2022 Line Eid Str. 1 78467 Konstanz, Deutschland Tel.: +49 (0)7531 996 77-0 Mail: info[at]rct-power.com Internet: www.rct-power.com...
