pollin electronic CS-4128 Bedienungsanleitung
2-kanal-oszilloskop
Inhaltszusammenfassung für pollin electronic CS-4128

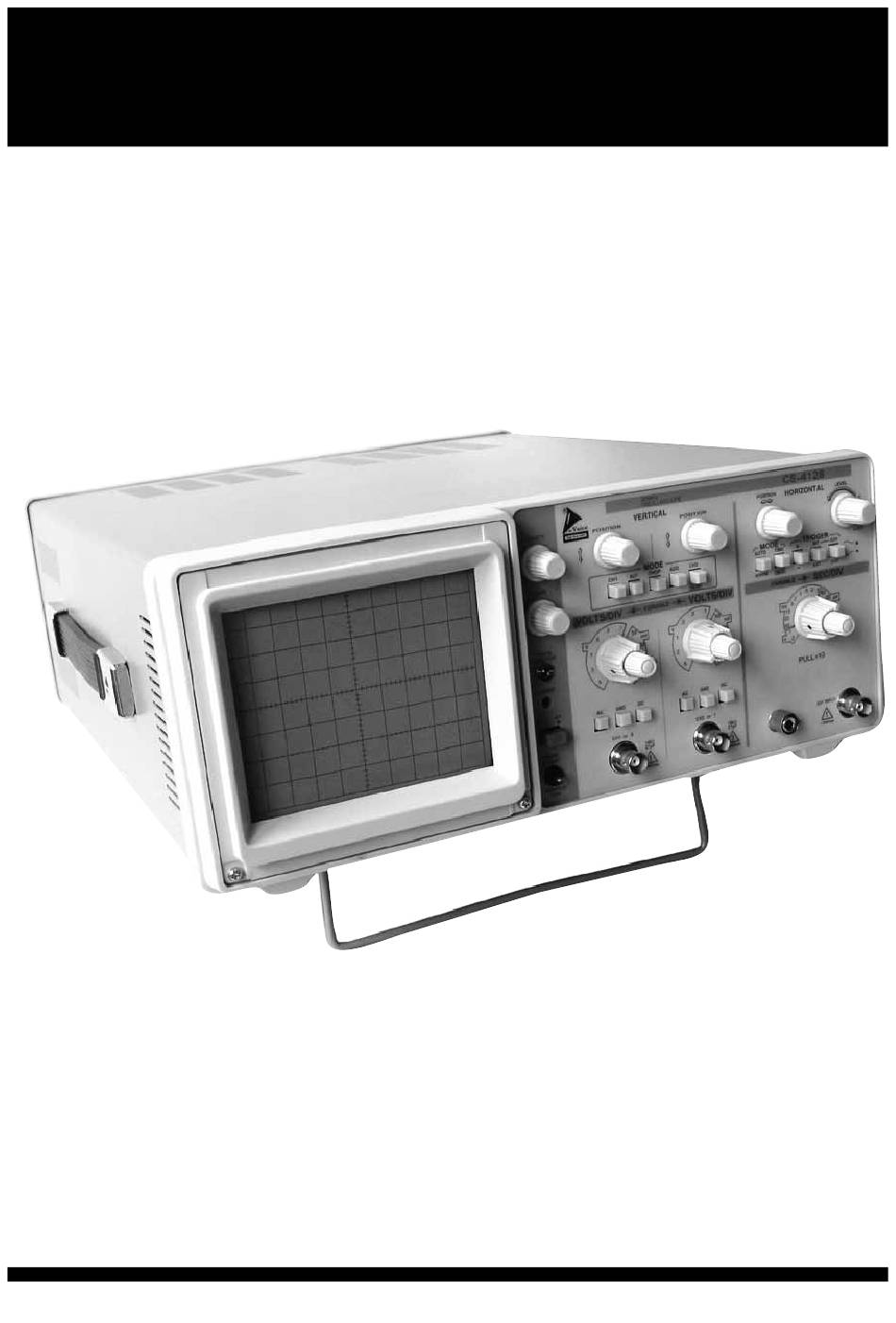

- Seite 1 2-Kanal-Oszilloskop CS-4128 Best.Nr. 830 123 Pollin Electronic GmbH • Tel. 08403/920-920 • www.pollin.de...
- Seite 2 1. Kurze Einleitung Das Zweikanal-Oszilloskop CS-4128 ist ein tragbares Zweikanal Gerät mit einer Bandbreite von bis zu 20 MHz und einem internen CRT Fadenkreuz. Das Gerät besitzt eine hohe Empfindlichkeit, schnelle Ablenkgeschwindigkeit und perfekte Triggerfunktion. Und es hat auch Funktionen der X-Y Modus-, Z Achsen Modulation und der Kalibrierung Signalausganges.
-
Seite 3: Kalibrierungs-Signal
2.3 Horizontal Ablenk-System 0,5 µ s/Div ~ 0,2 s/Div in 18 Schritten Zeiteinteilungsbereich x10Mag. Erweiterungs Maximum X 1 : ± 5 % Genauigkeit X 10 : ± 10 % Feintuning Bereich >2,5:1 X1: ± 5% Scan Linearität X10: ± 10% 2.4 X –... -
Seite 4: Allgemeine Daten
2.8 Betriebs Daten 110 Volt ~ 99-121 Volt Spannung 230 Volt ~ 198-242V Betriebs Frequenz 48Hz~62Hz max. Leistungsaufnahme 36 Watt 2.9 Allgemeine Daten Gewicht 7,2 kg Maße 327x130x377 mm 2.10 Betriebs Bedingungen Temperaturbereich (Betrieb) 0°C ~ 40°C Temperaturbereich (Lagerung) -40°C ~ +60 °C Luftfeuchtigkeit (Betrieb) 90% (40°C) Luftfeuchtigkeit (Lagerung) - Seite 5 3.1 Abbildung der Bedienelemente Rückseite: Intensity Helligkeitsregelung Focus Schärfeeinstellung Trace Rotation Rasterabgleich des Strahls Power Indicator Betriebsanzeige Power Switch EIN / Aus Schalter Probe adjust Kalibrierungs-Signal Vertical Position Einstellung vertikale Achse Vertical Mode Funktion des vertikalen Kanals CH 1 und CH2: erscheinen gemeinsam ALT:CH1 und CH2 werden nacheinander geschrieben CHOP:CH1 und CH2 werden synchron geschrieben ADD: Addiert die Signale u.
-
Seite 6: Bedienung
Trig ´D Ready Lampe leuchtet bei Triggerung (Trig wait) SEC/DIV Zeiteinstellung Var.Pul lX10 erhöht stufenlos die Zeit bei Knopfdruck Trigger Source Wahlschalter für Trigger-Quelle GND-Terminal gemeinsame Masse EXT.Input Eingang für externes Trigger-Signal Z-Axis Input Eingang für externes Trigger-Signal Power Socket Netzanschluss Power Selector Wahlschalter für 110 Volt oder 230 Volt... -
Seite 7: Intensitäts-Kontrolle
Fig. 3.1 Anzeige des Kalibrierungs-Signals: 3.3.3 Intensitäts-Kontrolle Stellen Sie die Intensität so ein, dass das Signal gut sichtbar, jedoch nicht zu grell auf dem Display erscheint. Das erhöht die Lebensdauer der Bildröhre und sichert bessere Ablesbarkeit bei hochfrequenten Signalen. Hohe Intensität wird dazu verwendet, um sich Niederfrequente Signale anzeigen zu lassen. 3.3.4 Vertikale Betriebsarten-Wahl Wenn Sie nur ein Signal beobachten wollen, betätigen Sie den Betriebsartenschalter „CH1“... -
Seite 8: Sicherheitsinformationen
Dieses Symbol bedeutet, dass ein Fehler bei der Messung aufgetreten ist. Lesen hierfür noch einmal die Anleitung durch und prüfen Sie den eingestellten Messbereich. Es wird angezeigt, dass eine für den Menschen gefährliche Spannung gemessen wird. Pollin Electronic GmbH • Tel. 08403/920-920 • www.pollin.de...
