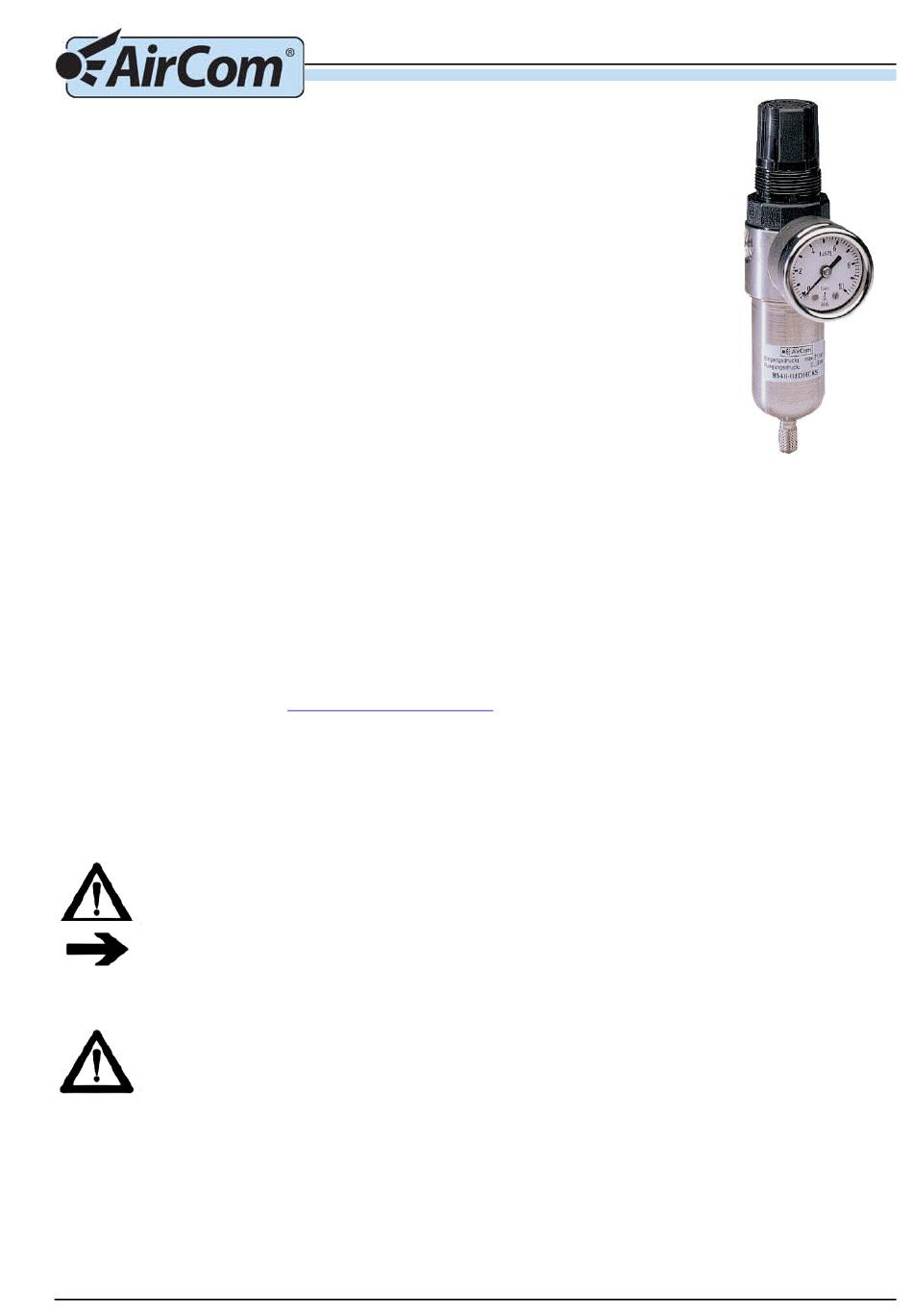

AirCom B548-S Bedienungsanleitung


Bedienungsanleitung
1. Verwendungszweck
Filterdruckregler für Druckluft oder Gase, zur Filterung und Reduzierung auf einen vom
Durchfluss unabhängigen Hinterdruck. Filterdruckregler sind nicht als
Durchflussregelelement oder als Absperrventil verwendbar. Die Filterdruckregler der Serie
B548-S beinhalten die Funktion eines kompakten federbelasteten Druckreglers, zusätzlich
zur Druckregelung sind Filterdruckregler mit einer Filter- und Wasserabscheidefunktion
ausgerüstet.
Die vom Kompressor angesaugte, komprimierte Druckluft enthält viele kleinste
Schmutzpartikel, die bei hoher Konzentration und großer Luftgeschwindigkeit Öffnungen
verschließen und bewegliche Teile schwergängig machen. Kühlt komprimierte Luft ab, so
sinkt der Taupunkt, und es werden je nach Witterungsverhältnissen erhebliche
Wassermengen abgeschieden. Die Folgen sind Rosten von Druckluftwerkzeugen,
Pneumatikelementen und Rohrleitungssystemen. Durch die Filterfunktion werden aus der
Druckluft Flüssigkeiten und Verunreinigungen abgeschieden, wodurch ein wartungsarmer
Betrieb von Druckluftgeräten gewährleistet wird. Die Auswahl der Porengröße des
Filterelementes ist abhängig von den Anforderungen. Beim Filterdruckregler erfolgt zuerst
die Reinigung der Druckluft oder des Gases, dann erfolgt die Druckreduzierung
Die Filterdruckregler der Serie B3000 und BM sind nicht mit einer Drallkappe ausgerüstet, daher sind sie
konstruktionsbedingt nicht zum Abscheiden von Flüssigkeit geeignet, nur zur Filtrierung von festen Partikeln.
Die generelle Funktionsweise eines Filterdruckreglers ist in folgenden Film beschrieben!
Animationsfilm Filterdruckregler
2. Hinweise zur Gebrauchsanweisung
Jede Handhabung an dem Gerät setzt die genaue Kenntnis und Beachtung dieser Gebrauchsanweisung voraus.
Das Gerät ist nur für die beschriebene Verwendung bestimmt.
2.1 Symbole
Dieses Symbol weist auf besondere Angaben bzw. Ge - und Verbote zur Schadensverhütung hin.
Diese Hinweise dienen der Arbeitssicherheit!
Dieses Symbol steht vor besonders wichtigen Hinweisen, zur Einhaltung von Vorschriften oder
wenn die Gefahr einer Sachbeschädigung besteht!
3. Sicherheit
3.1 Sicherheitshinweise
Bringen Sie sich selbst und andere nicht in Gefahr. Lesen Sie die nachfolgenden
Sicherheitshinweise, bevor Sie die Armaturen installieren, bedienen oder instand halten.
Sie dienen der Vermeidung von Gefahren für Mensch und Anlage. Der Umgang mit Technischen
Gasen – insbesondere mit brennbaren, selbstentzündlichen oder giftigen Gasen – erfordert Sachkenntnis, die
Beachtung dieser Gebrauchsanweisung und besondere Sicherheitsmaßnahmen. Darüber hinaus müssen
gegebenenfalls die entsprechenden Vorschriften und Richtlinien beachtet werden. (siehe 3.2)
Verwenden Sie die Armaturen ausschließlich bestimmungsgemäß (siehe Abschnitt "Verwendungszweck"). Das
gleiche gilt für das damit verwendete Gas: unsachgemäße Verwendung kann eine Beschädigung der Anlage oder
Verletzung und sogar den Tod von Personen zur Folge haben.
Dok-Nr.: BA-B548-S
Animationsfilm Druckluftfilter
B548-S
Seite 1 von 4
Erstellt am 18.03.2022
