Bedienungsanleitung

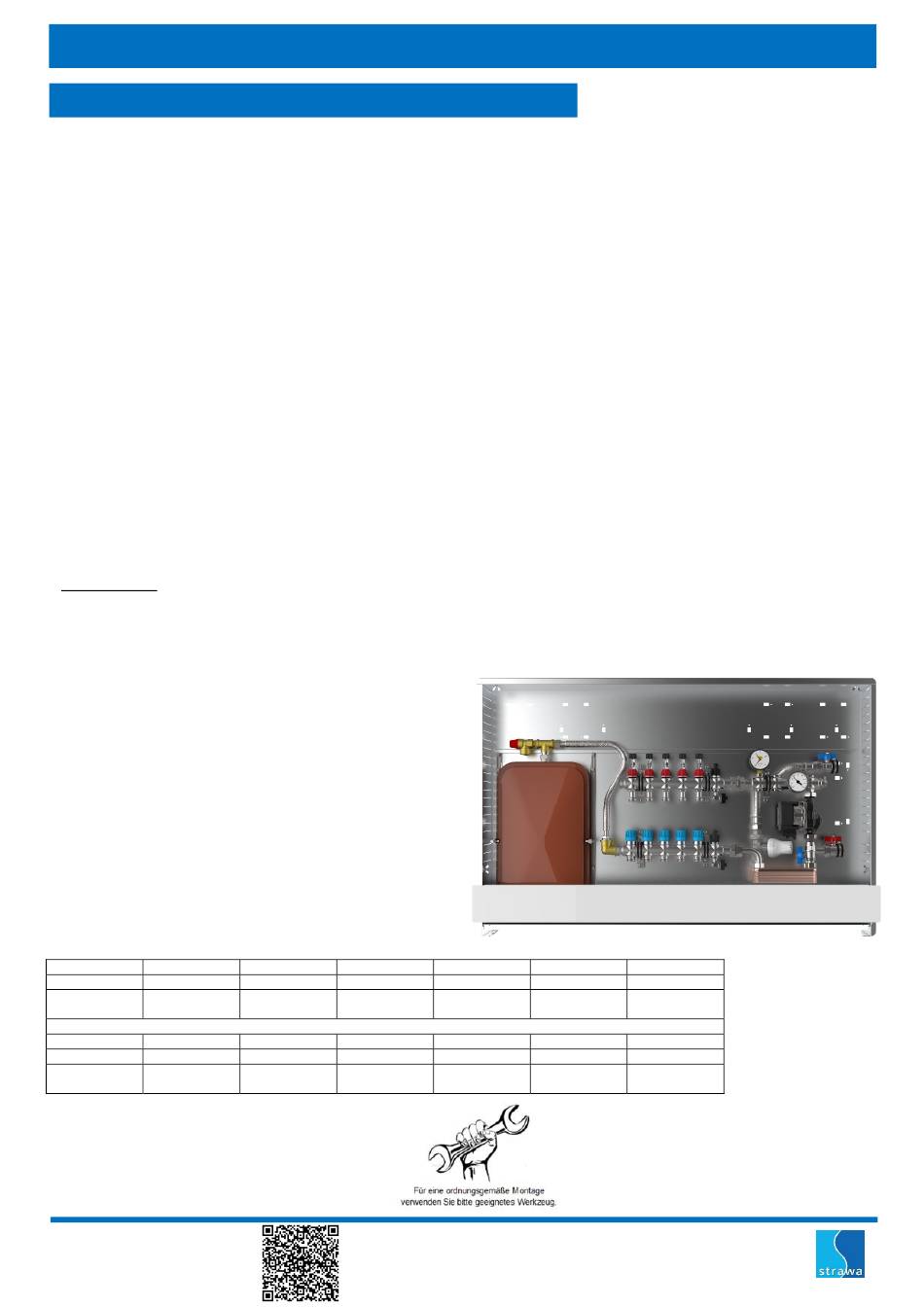

Comfort Regelstation FBR-S10-18-H-C69
Beschreibung:
Regelstation für Flächenheizung mit Systemtrennung, gewährleistet den vollautomatischen hydraulischen Abgleich
über das EGO-System. Das integrierte EGO-System besteht aus dem FBH-Anschlussverteiler e-class 18 (in Station
montiert) und für jeden Heizkreis benötigt man einen intelligenten autonomen elektrothermischen EGO-Regelantrieb
(nicht im Lieferumfang).
Ausreichend für ca. 120 m², abhängig vom Wärmebedarf. Festwert der Vorlauftemperatur einstellbar von 20-50 °C.
Bestehend aus vormontiertem Heizkreisverteiler e-class 18 und Anschlussgarnitur, Festwertregelset mit
Plattenwärmeübertrager, Umwälzpumpe und STB, Membranausdehnungsgefäß und Sicherheitsventil - im
Comfort-Schrank C69.
Einstanzungen für schnelle KLICK-Montage von Wasserzählereinbaustrecken und strawalogiX Klemmleiste mit
EGO-Regelantrieben.
Der Primäranschluss ist horizontal ausgerichtet.
Vorteile des EGO-Systems
-
der Heizkreisverteiler ist immer hydraulisch abgeglichen
-
EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern
-
kein manueller hydraulischer Abgleich am Verteiler erforderlich
-
keine Voreinstellung oder Inbetriebnahme erforderlich
-
niedrigste Druckverluste am Verteiler (handelsübliche dynamisch
regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar)
-
werkzeuglose Montage
-
manuelle Bedienung Offen-Auto
-
preiswerter vollautomatischer hydraulischer Abgleich
Platzhalter für
-
Kaltwasserzählereinbaustrecke (W1)
-
Kalt- und Warmwasserzählereinbaustrecken (W2)
-
strawalogiX RT-STA Klemmleiste 230 V + Montageblech
-
EGO-Regelantriebe
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär
max. Betriebsdruck primär
max. Betriebsdruck sekundär
mind. erforderlicher Differenzdruck primär
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5502100402
Schrank
1025 x 760
B x H in mm
Heizkreise
8
Artikel-Nr.
5502100408
Schrank
1475 x 760
B x H in mm
Technische Änderungen vorbehalten.
Technische Änderungen vorbehalten.
Stand 03/2021
Stand 08/2020
Für mehr Informationen zum Artikel
QR-Code scannen
10 kW
2,14 m³/h
90 °C
50 °C
10 bar
2,5 bar
200 mbar
3
4
5502100403
5502100404
1025 x 760
1025 x 760
9
10
5502100409
5502100410
1475 x 760
1475 x 760
5
6
5502100405
5502100406
1175 x 760
1175 x 760
11
12
5502100411
5502100412
1475 x 760
1475 x 760
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Art.-Nr.: 5502100405
7
5502100407
1175 x 760
13
5502100413
1475 x 760
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
