Bedienungsanleitung

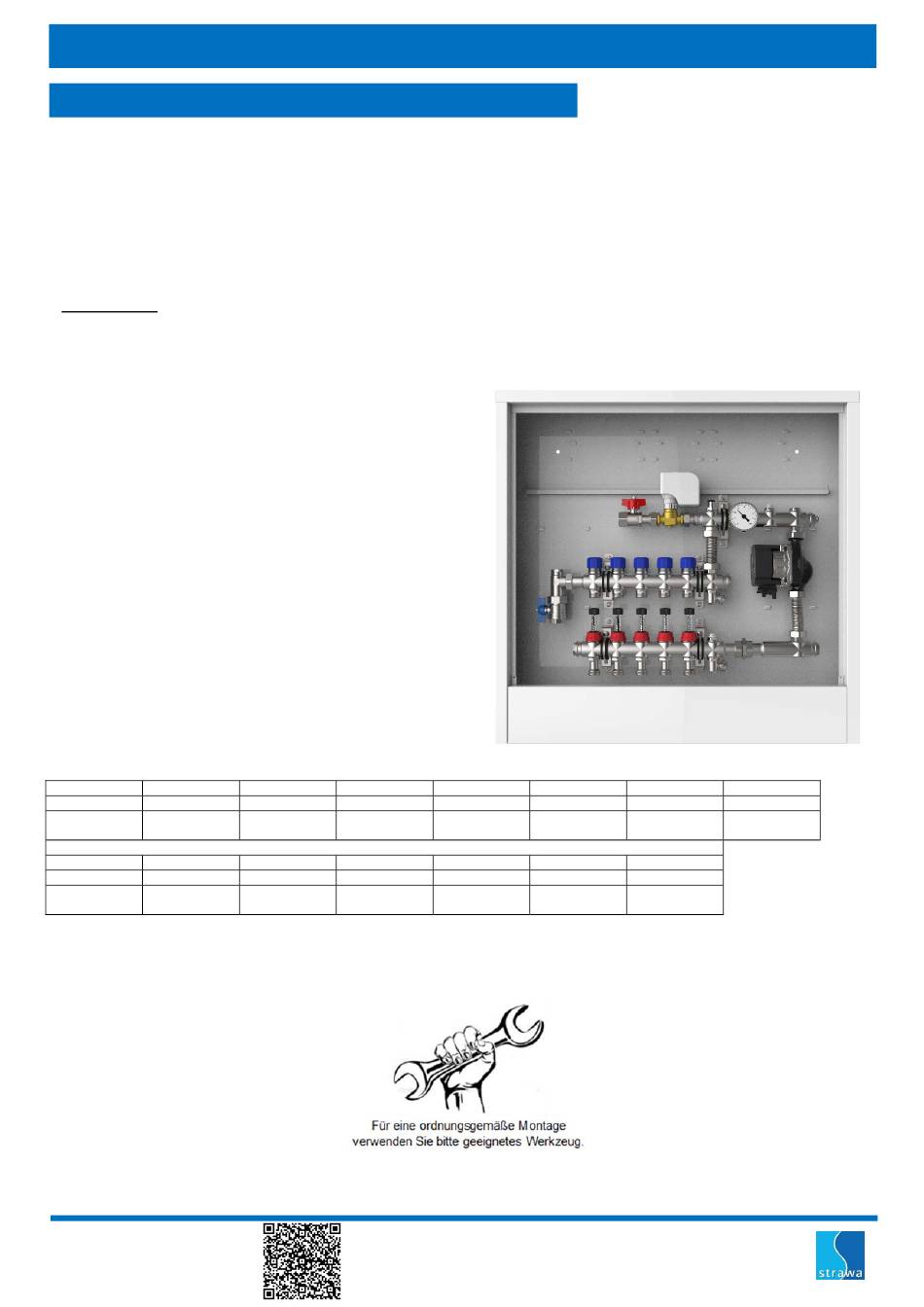

Comfort Mischstation FBM-63-V-CA
Beschreibung
Mischstation für Flächenheizung. Ausreichend für ca. 200 m², abhängig vom Wärmebedarf. Vorlauftemperatur über
externen witterungsgeführten Regler einstellbar (nicht im Lieferumfang).
Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur, Mischregelset mit 2-Wege-Ventil
und 3-Punkt-Stellmotor, Umwälzpumpe und STB - im Aufputzschrank CA.
Einstanzungen für schnelle KLICK-Montage von Wasserzählereinbaustrecken und strawalogiX Klemmleiste mit
Stellantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Platzhalter für
-
Kaltwasserzählereinbaustrecke (W1)
-
Kalt- und Warmwasserzählereinbaustrecken (W2)
-
strawalogiX RT-STA Klemmleiste 230 V + Montageblech
-
strawatherm Stellantrieb
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär 50 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5403200302
Schrank
732 x 710
B x H in mm
Heizkreise
9
Artikel-Nr.
5403200309
Schrank
1032 x 710
B x H in mm
Technische Änderungen vorbehalten.
Stand 05/2021
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
80 °C
4 bar
3
4
5403200303
5403200304
732 x 710
732 x 710
10
11
5403200310
5403200311
1032 x 710
1032 x 710
5
6
5403200305
5403200306
732 x 710
882 x 710
12
13
5403200312
5403200313
1182 x 710
1182 x 710
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Art.-Nr.: 5403200305
7
8
5403200307
5403200308
882 x 710
882 x 710
14
5403200314
1182 x 710
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
