XC-Series
Vorsicht: Beim Entfernen von Innenverkleidungen können
Befestigungsteile beschädigt werden, diese müssen Sie ersetzen.
Wichtig: Die richtige Polarität der Lautsprecher zueinander
beeinflusst das Klangbild entscheidend. Dies kann z.B. durch
gemeinsames Verpolen der Hochtöner verbessert werden.
Ausprobieren und hören bzw. messen ist hier sinnvoll!
Hochtöner
Wichtig: Sollten Sie bereits originale Hochtöner hinten im
Fahrzeug verbaut haben, klemmen Sie diese bitte ab.
Anschlußkabel RSCT 1,5 VAG - OPTIONAL
Falls Ihr Fahrzeug keine originalen Kabel für die hinteren
Lautsprecher hat, benötigen Sie den beiliegenden Kabelsatz.
Das
Kabel wird dazu links verlegt, das
GRÜNE

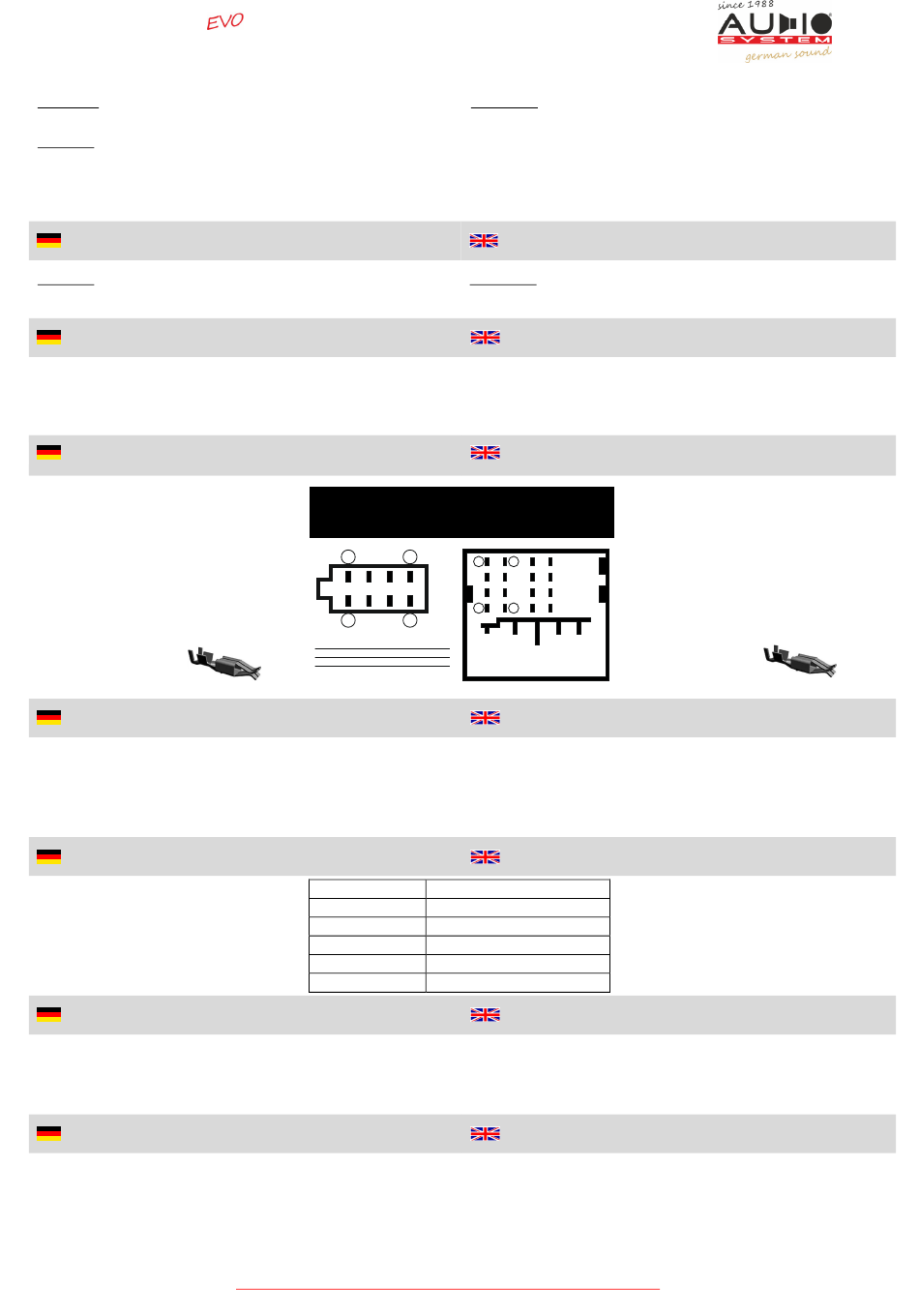

Anschluß Radio (RSCT 1,5 VAG) - OPTIONAL
Bitte pinnen Sie die Junior Timer
Kontakte wie in der Skizze rechts
gezeigt ein.
Je nach Stecker (ISO/QUADLOCK)
müssen dort Verriegelungen entfernt
werden.
Wenn Sie sich nicht sicher sind,
kontaktieren Sie bitte einen
Fachhändler.
Junior Timer Kontakt :
Anschluß Tür [5-Türer] (RSCT 1,5 VAG) - OPTIONAL
Nach dem Ausbau und Entriegeln des Türsteckers können Sie die
noch freien Kontakte des Kabels in 2 freie Kammern einpinnen.
Auf der Gegenseite pinnen Sie die entsprechenden Kabel zur Tür
ein. Achten Sie darauf dieselben Kammern zu nutzen.
Für den Ausbau konsultieren Sie die Anleitung des Herstellers.
Lautsprecherhalter [3-türer] - OPTIONAL
In einigen Fällen sind für die hinteren
Lautsprecher bei 3-türigen Fahrzeugen
keine Lautsprecheradapter verbaut.
Sollte dies bei Ihnen der Fall sein,
können Sie die Adapter bei VW mit der
passenden Nummer nachbestellen.
Lautsprechergitter Golf 4 & Passat 3B(G) - OPTIONAL
Einige Golf 4 oder Passat 3B(G) haben hinten geschlossene
Blenden in Gitteroptik anstatt Lautsprechergitter.
Passende Gitter bekommen Sie bei Ihrem VW oder Car-Hifi
Händler.
Optionales Einbauzubehör
- ALUBUTYL 1500, 2000
EVO
selbstklebende Dämmmatten
- Dämmung: DOORKIT 1.0 und DOORKIT 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 Lautsprecherkabel
audio system germany - falltorstrasse 6 - 76707 hambrückeN
ANLEITUNG / USER MANUAL
Kabel rechts.
LILA
STECKER RÜCKSEITE / CONNECTOR REAR VIEW
3
4
1
GRÜN
GREEN
2
GRÜN/SCHWARZ
GREEN/BLACK
3
LILA
VIOLET
4
LILA/SCHWARZ
VIOLET/BLACK
VW GOLF 4
VW GOLF 5
VW GOLF 6
VW GOLF 7
VW SCIROCCO
VW UP!
und 3000
, ALU 250
EVO
EVO
audio-system
www.
Important: The right polarity of all speakers is extremely
important for the sound of your car audio system. We
recommend changing polarity of the tweeter finding out the best
possible sound.
The best is to listen and/or to measure it.
Tweeter
Important: If your car is originally equipped with rear tweeters
disconnect these tweeters.
Wiring kit RSCT 1,5 VAG - OPTIONAL
Please use the RSCT 1,5 VAG wiring kit if your car is not
equipped with the necessary wiring for rear speakers.
GREEN
wire is left,
Connecting radio (RSCT 1,5 VAG) - OPTIONAL
ISO / QUADLOCK
1
3
4
1
2
2
Connecting door [5-door] (RSCT 1,5 VAG) - OPTIONAL
Pin in the 2 remaining contacts into 2 free chambers after
removing door connector. On the opposite side pin in the wire to
the door speakers. Please be aware to use same chambers.
For removing ask your car manufacturers workshop manual.
Speaker assembly [3-door] - OPTIONAL
1J3 035 243 A / 244 A
5K3 971 845 / 845 A
5K3 971 845 / 845 A
5G3 971 502 D / 502 E
1K8 035 241 B / 242 B
1S3 035 243 B / 244 B
Speaker grill Golf 4 & Passat 3B(G) - OPTIONAL
Some Golf 4 or Passat 3B(G) may have closed covers with grill
optic instead of speaker grilles.
You can order matching grilles at your local VW dealer or Car-Hifi
shop.
Optional Mounting Accessories
- ALUBUTYL 1500, 2000
Self Adhesive Damping Material
- Damping: Doorkit 1.0 and Doorkit 2.0
- Z-(T)SC 0.75, 1.5, 2.5, 4.0 Oxygen-Free Speaker Cable
VIOLET
wire right side.
Please pin the junior timer contacts in
the radio connector.
Depending on the connector
(ISO/QUADLOCK) you have to remove
lockings.
If there are any problems please contact
your local dealer.
Junior timer contact:
In some cases there are no assemblies
for rear speaker mounted in 3-door cars.
If your car is not equipped with such an
assemby you can order at your local VW
dealer with part numbers found left.
and 3000
, ALU 250
EVO
EVO
.de
EVO
