Inhaltszusammenfassung für Laing BM mini
- Seite 1 Montage- und Bedienungsanleitung für Beimisch-Set BM mini...
-

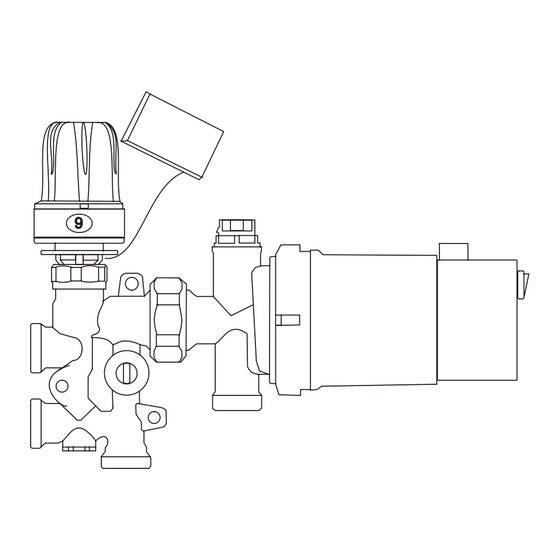

Seite 2: Aufbau Bm Mini
Raumthermostaten oder Version KR = elektrischer Stellantrieb, vorverdrahtet mit Pumpe mit integrierter Konstant- temperaturregelung Typ A1-121 R (20-70°C) für Anschluß eines bauseitigen Raumthermostaten Laing Kugelmotor-Umwälzpumpe Typ A1-121 bzw. A1-121 R Entlüftungsschraube Vorlauf-Anschluß (Eurokonus 3/4'') an Radiator-/Kesselkreis Rücklauf-Anschluß (Eurokonus 3/4'') an Radiator-/Kesselkreis Vorlauf-Anschluß... -
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung BM mini Inhaltsverzeichnis Aufbau BM mini ....................2 Technische Daten ..................3 Anwendung....................4 Montage-Hinweise..................4 Hydraulischer Anschluß................5 Befüllen der Anlage ..................6 Inbetriebnahme ohne Vorgabewerte ............12 Inbetriebnahme mit Vorgabewerten............13 Befestigung Montagewinkel................ 15 Maßzeichnung ....................16 Pumpen-Kennlinie ..................16 Lieferprogramm ..................17 Elektrischer Anschluß ................. 19 Technische Daten Max. -
Seite 4: Anwendung
• Das BM mini wird direkt an den Radiator-/Kesselkreis angeschlossen. • Bei Anschluß von 2 Fußbodenheizkreisen an das BM mini ist der kürzeste Heizkreis hydraulisch über eine einstellbare Rücklaufverschraubung abzugleichen. • Das BM mini in horizontaler Richtung montieren (entsprechend Seite 2). -
Seite 5: Hydraulischer Anschluß
Bedienungsanleitung BM mini • Der am BM mini anliegende Vordruck des Radiator-/Kesselkreises sollte mindestens 10 kPa (1 m) betragen. • Die Fußbodenheizung ist vor Inbetriebnahme zu füllen, zu entlüften und auf Leckagen zu überprüfen. • Auf Schallentkopplung ist zu achten. Da die Umwälzpumpe unter Umständen Fließgeräusche verursachen kann, empfehlen wir die BM mini... -
Seite 6: Befüllen Der Anlage
Funktionsstörun- gen bis hin zu Pumpendefekten kommen kann. Wir empfehlen den Einsatz von 2 KFE-Hähnen primärseitig vor dem BM mini, wie auf Bild 2 dargestellt. Alternativ kann die Anlage auch über bereits im System vorhandene KFE- Hähne gefüllt werden. - Seite 7 ! ! ! Normalbetrieb. Der integrierte Kugelhahn MUSS senkrecht stehen. Bild 2 ! ! ! Bevorzugte Befüllung der Anlage. 2 direkt vor dem BM mini angebrachte KFE-Hähne erlauben ein einfaches Spülen der Anlage. Der integrierte Kugel- hahn MUSS waagrecht stehen www.laing.de...
- Seite 8 Primärseite im Vorlauf vorhandener KFE-Hahn erlaubt ein Spülen der Anlage. Der integrierte Kugelhahn MUSS waagrecht stehen. Achtung der Fussbodenheizungsrücklaufanschluss am BM mini muss während des Füllvorganges abgestopft werden. Eine Befüllung von Wandheizungen ist mit dieser Methode nicht möglich.
- Seite 9 Primärseite im Rücklauf vorhandener KFE-Hahn erlaubt ein Spülen der Anlage. Der integrierte Kugelhahn MUSS waagrecht stehen. Achtung der Fussbodenheizungsvorlaufanschluss am BM mini muss wäh- rend des Füllvorganges abgestopft werden. Eine Befüllung von Wandhei- zungen ist mit dieser Methode nicht möglich.
- Seite 10 Bedienungsanleitung BM Mini Bild 6 ! ! ! Bedingt mögliche Befüllmöglichkeit der Anlage. Zwei bereits auf der Primärseite vorhandene KFE-Hähne erlauben ein Spülen der Anlage. Der integrierte Kugelhahn MUSS waagrecht stehen. Achtung !! Die gezeigte Fließrichtung ist nur möglich, wenn nach der Primärpumpe kein Rückschlagventil eingebaut ist.
- Seite 11 Bedienungsanleitung BM mini Bild 7 Befüllen der Anlage ist so nicht möglich, da keine Zwangsdurchströmung gewährleistet werden kann. www.laing.de...
-
Seite 12: Inbetriebnahme Ohne Vorgabewerte
Raumtemperatur mindestens 20°C betragen. 4. Überprüfung der Fußboden-Vorlauftemperatur. Sie sollte ca. 35-40°C zu reduzieren (siehe Seite 14 Bild 3). Die BM mini werden immer mit voll geöffnetem Regelventil ausgeliefert. Wir empfehlen die Anpassung in kleinen Schritten vorzunehmen (jeweils 1/2 Umdrehung) und jeweils danach die Fußboden-Vorlauftemperatur nach einer angemessenen... -
Seite 13: Inbetriebnahme Mit Vorgabewerten
30 K) = 58 l/h (kg x K) Voreinstellung: g Wenn der am BM mini anliegende Differenzdruck vom Radiator-/ Kesselkreis 10 kPa und die Durchsatzanforderung ungefähr 60 l/h beträgt, dann muß das Regelventil um 1,6 Umdrehungen geöffnet werden: Umdrehungen... - Seite 14 Bedienungsanleitung BM Mini Schutzkappe abschrauben Ventileinsatz abschrauben Mit beigefügtem Werk- Ventileinsatz wieder ein- zeug Ventil voreinstellen schrauben Raumtemperatureinstellung über Thermostatkopf *) (Anhaltswerte - nur für BM mini KF) 6°C 10°C 14°C 18°C 20°C 22°C 24°C 26°C www.laing.de...
-
Seite 15: Befestigung Des Montagewinkels
Bedienungsanleitung BM mini Befestigung des Montagewinkels Das BM mini kann mit nach rechts bzw. nach links abgehenden Radiator- /Kesselkreis-Anschlüssen am Montagewinkel befestigt werden. Die Befe- stigungsschrauben zur Befestigung des BM mini am Montagewinkel sind Bestandteil des Lieferumfangs. Einbau nur in horizontaler Lage. Regelventil und Entlüftungsschraube müssen nach oben zeigen. -
Seite 16: Maßzeichnung
Bedienungsanleitung BM Mini Maßzeichnung 265mm Einbautiefe 90 mm Pumpen-Kennlinie www.laing.de... -
Seite 17: Lieferprogramm
Bedienungsanleitung BM mini BM mini KF - Elektrischer Anschluß 230 V~ Manuelle Pumpenabschaltung im Sommerbetrieb über Pumpenschalter www.laing.de... - Seite 18 Bedienungsanleitung BM Mini BM mini RT - Elektrischer Anschluß Raumthermostat ohne thermische Rückführung Pumpe im Dauerbetrieb Raum- thermostat Thermo- Laing RTS elektrischer Antrieb 230 V~ Pumpe durch Raumthermostat abgeschaltet Raum- thermostat Thermo- Laing RTS elektrischer Antrieb 230 V~ Pumpe www.laing.de...
-
Seite 19: Elektrischer Anschluß
Bedienungsanleitung BM mini BM mini RT - Elektrischer Anschluß Raumthermostat mit thermischer Rückführung Pumpe im Dauerbetrieb Thermo- elektrischer Antrieb Raumthermostat Laing RTZ 230 V~ Pumpe durch Raumthermostat abgeschaltet Thermo- elektrischer Antrieb Raumthermostat Laing RTZ 230 V~ Pumpe www.laing.de... - Seite 20 Bedienungsanleitung BM Mini BM mini KR - Elektrischer Anschluß Raumthermostat ohne thermische Rückführung Pumpe im Dauerbetrieb Raumther- mostat Laing RTS schwarz braun 230 V~ 230 V~ blau grün/gelb Temperatureinstellknopf für Konstanttemperaturregelung Pumpe durch Raumthermostat abgeschaltet Raumther- mostat Laing RTS schwarz...
- Seite 21 Bedienungsanleitung BM mini BM mini KR - Elektrischer Anschluß Raumthermostat mit thermischer Rückführung Pumpe im Dauerbetrieb schwarz Raumthermostat Laing RTZ braun 230 V~ blau grün/gelb Temperatureinstellknopf für Konstanttemperaturregelung Pumpe durch Raumthermostat abgeschaltet Raumthermostat Laing RTZ schwarz braun 230 V~ blau grün/gelb...
