Offgridtec PSI-PRO-Serie Bedienungsanleitung
Remote-meter
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Offgridtec PSI-PRO-Serie
Inhaltszusammenfassung für Offgridtec PSI-PRO-Serie
- Seite 1 Remote-Meter für PSI-PRO Serie...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Sicherheitshinweise ................. 11 ......................1 2. Übersicht ..................22 ......................2 3. Aussehen ..................33 ......................3 4. Installationsanleitung ................ 66 ......................6 5. Tasten-Anleitung ................77 ......................7 6. Echtzeit-Anzeige ................98 ......................9 7. Einstellung Parameter ..............109 ...................... - Seite 4 ......................14 9. Spezifikationen ................. 1514 ......................15 10. Abmessungen ................1515 ......................15...
-
Seite 6: Sicherheitshinweise
1. Sicherheitshinweise Vielen Dank für die Auswahl des Remote-Meters für die PSI-PRO-Serie; bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden. Bitte bewahren Sie dieses Handbuch für zukünftige Referenzen auf. Wenn Sie das Produkt erhalten, überprüfen Sie, ob beim Transport Schäden aufgetreten sind. -
Seite 7: Übersicht
2. Übersicht Offgridtec Remote Meter wurde speziell für die Offgridtec PSI-PRO Wechselrichter entwickelt. Es zeigt die aktuellen Parameter des Wechselrichters auf einem Bildschirm an. Verschiedene Parameter können individuell angepasst werden Funktionen Dual-Interface-Design, Funktioniert mit allen PSI-PRO-Wechselrichter und anderen optionalen Modulen LCD-Bildschirm, dynamische Echtzeitanzeige der Systemdaten ... -

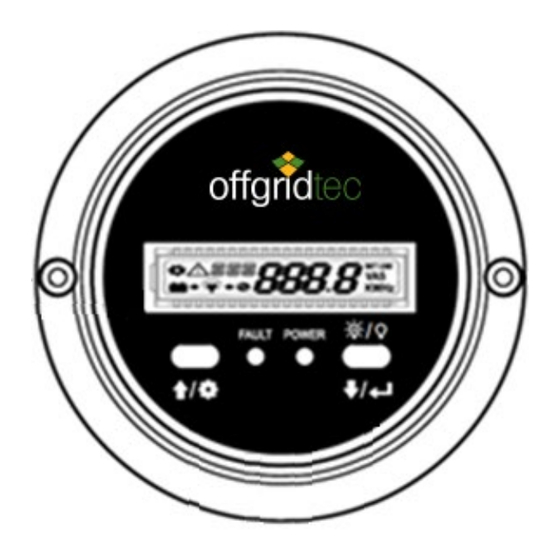

Seite 8: Aussehen
3. Aussehen In der Echtzeit-Anzeige, für 2 Sekunden drücken, um die Last zu deaktivieren (Standard auf); wieder für 2 Sekunden drücken, um die Last einzuschalten. - Seite 9 Buzzer Remote terminal Inverter terminal Definition des Wechselrichterterminals/Remoteterminals: B +5V B +5V...
- Seite 10 Verbinden Sie das Remote Meter mit einem Wechselrichter: Schließen Sie das Remote Meter über das mitgelieferte RS485 auf RJ45 Kabel am Wechselrichter an. Schließen Sie das Remote Meter mit einem Hilfsmodul an Schließen Sie das "Remote-Terminal“ des Remote-Meters und die Hilfsmodule wie das Bluetooth-Modul BMS über ein Adapterkabel an.
-
Seite 11: Installationsanleitung
4. Installationsanleitung Aufputz-Montage: Schritt 1: Suchen Sie basierend auf der Einbaugröße (91mm), und bohren Sie zwei Schraubenlöcher (nicht kleiner als 77x52mm). Schritt 2: Verwenden Sie zwei PWM3 * 10 Schrauben, um das Remote Meter zu fixieren. -
Seite 12: Tasten-Anleitung
5. Tasten-Anleitung ❶ LCD Display ❹ Arbeits-LED (Blue) Rückwärts blättern / Vorwärts blättern / ❷ ❺ Eingabe -Taste Einstellungs-Taste Ausgang EIN/AUS ❸ Fehler-LED (red) ❻ Schraubenlöcher... - Seite 13 Schaltfläche Vorgang Anweisung klicken Anzeige nach oben blättern In der Echtzeit-Anzeige (d. h. der Standardanzeige nach dem Einschalten des Geräts) gedrückt halten, um in die drücken Einstellungsebene zu gelangen für 2sec In der Einstellungsebene für 2sec. drücken. um die Parameter anzupassen Klicken Anzeige nach unten blättern ...
-
Seite 14: Echtzeit-Anzeige
6. Echtzeit-Anzeige In der Echtzeit-Anzeige (die Standardanzeige nach dem Einschalten des Geräts) klicken Sie bitte auf oder um die folgenden Parameter anzusehen. Batteriespannung Lastspannung Laststrom Lastfrequenz Aktuelle AC Leistung Anmerkung: bedeutet, dass der Lastausgang eingeschaltet ist, bedeutet, dass der Lastausgang ausgeschaltet ist. -
Seite 15: Einstellung Parameter
7. Einstellung Parameter Der Parameterkonfigurations-Reihenfolge ist wie folgt. Schritt 1: Drücken Sie in der Echtzeit-Anzeige für 2sec, um in die Einstellungsebene zu gelangen. Schritt 2: Klicken Sie auf oder , um den zu konfigurierenden Parameter auszuwählen. Schritt 3: Drücken Sie für 2sec, um in die Konfigurationsebene des angewählten Parameters zu gelangen. - Seite 16 Allgemeine Parameter werden in der folgenden Tabelle dargestellt: Standar LCD-Display Parameter Benutzer definieren Ausgangs- 220VAC 220VAC/ 230VAC Spannung Ausgangs 50hz 50Hz/60Hz Frequenz LCD- Hintergrund- 30sec 30s/ 60s/100s (ON) beleuchtungszeit 12V:10,5 V bei 14,2 V; Unterspannungs- 12V: 10.8V Schrittgröße:0.1V 24V: 21.6V schwelle 24V: 21V-30.2V;...
- Seite 17 Wechselrichter automatisch neu gestartet. Die Arbeit wird entsprechend dem neuen Parameterwert wieder aufgenommen. (2) PSI-PRO Serie unterstützen die Änderung von Parametern markiert mit (2). Bitte beachten Sie die folgenden Regeln für die Änderung; Andernfalls ist die Parametereinstellung nicht erfolgreich. Die PSI-Serie unterstützt keine Änderung von Parametern, die mit (2) gekennzeichnet sind.
- Seite 18 Wird einer der Schwellwerte erreicht, zeigt dies das Remote Meter wie folgt: Eingangsspannungsschutz Status Der Ausgang ist ausgeschaltet. Die blaue LED blinkt schnell. Überspannungsschutz Buzzer piept. LCD zeigt die an. Überspannung wieder Die blaue LED leuchtet durchgehend verbinden Die Ausgangsspannung ist normal. Der Ausgang ist ausgeschaltet.
-
Seite 19: Fehlercodes
8. Fehlercodes Arbeitsin Fehlercode Fehler Summer Fehleranzeige dikator Wechselrichter Temperatur 5 beeps ON fest zu hoch Schnelles Eingangsspannung 5 beeps blinken zu hoch (1Hz) Langsam Eingangsspannung 5 beeps blinkend zu niedrig (1/4Hz) Ausgangs- Schnelles 5 beeps Kurzschluss blinken (1Hz) Langsam Überlast am 5 beeps ON fest... -
Seite 20: Spezifikationen
9. Spezifikationen Modell Offgridtec Fernmesser Kompatible Produkte PSI-PRO; PSI* Stromversorgung 5 VDC Stromversorgung RS485 über Inverter-Kommunikationsanschluss LCD- Hintergrundbeleuchtung Installationsmethode Aufputz Montage 14mA/5V (keine Hintergrundbeleuchtung) Eigenverbrauch 23mA/5V (Hintergrundbeleuchtung) Arbeitstemperatur -20°Cbei +60°C Lagertemperatur -35°Cbei +70°C Abmessung montiert • 100mm X 19.4mm (Durchmesser X Höhe) Ausschnitt Maße... -
Seite 21: Abmessungen
10. Abmessungen Änderungen ohne vorankündigung! Versionsnummer: V1.0... - Seite 22 Offgridtec GmbH Im Gewerbepark 11 84307 Eggenfelden Deutschland Kontakt: Tel +49 (0) 8721 77861-87 Mail info@offgridtec.com Onlineshop: www.offgridtec.com...
