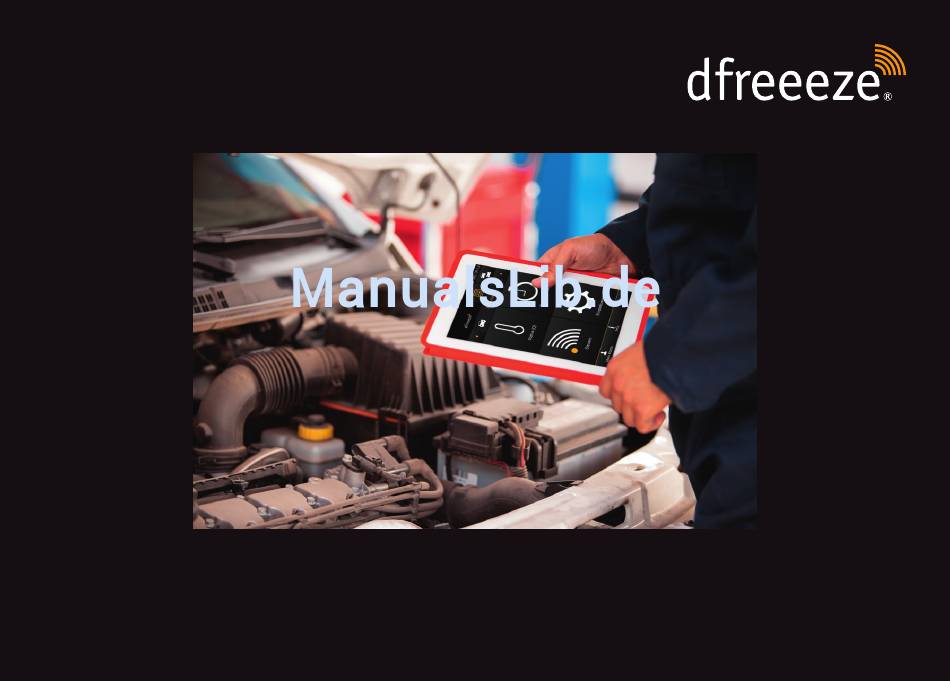

- Seite 1 Einbauanleitung Installation guide...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf der Standheizungs-Fernbedienung dfreeeze . Das System ® ermöglicht Ihnen die komfortable Steuerung Ihrer Standheizung über das Internet. Zur Steuerung stehen Ihnen Apps für die Betriebssysteme Android und iOS zur Verfügung. Außerdem können Sie Ihre Standheizung über das Internet von jedem Smartphone, Tablet, PC oder Mac steuern.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Gefahren- und Warnhinweise..........................4 2 Vorbemerkungen ..............................4 3 Lieferumfang ................................5 4 Einbau und Montage ..............................5 Mobilfunkempfänger ................................5 Mobilfunkantenne ..................................6 Temperaturfühler ..................................7 5 Anschluss ................................. 8 Adapterkabel ................................... 8 5.2 Verbaukonfigurationen ................................11 6 Bedienung ................................ -
Seite 4: Gefahren- Und Warnhinweise
Jede Haftung, die auf einen Eingriff durch Im dfreeeze Empfänger werden hauptsächlich für die ® ungeschultes Personal zurückzuführen ist, lehnt digades Automobilindustrie zertifizierte Komponenten verwendet. Das Gerät ist ausschließlich zur Steuerung von Stand- heizungen vorgesehen und darf nicht für andere Zwecke verwendet werden. -
Seite 5: Lieferumfang
Lieferumfang ● Der Einbau erfolgt bevorzugt senkrecht mit den Steckverbindern nach unten, um das Das dfreeeze System besteht aus: Eindringen von Kondenswasser zu vermeiden. ® ● Mobilfunkempfänger ● Die Fixierung des Empfängers kann mit den ● Scheibenklebeantenne im Lieferumfang befindlichen Kabelbinder und ● Adapterkabelbaum inklusive zusätzlicher Klebesockeln erfolgen. -
Seite 6: Mobilfunkantenne
Befestigungsbeispiel dfreeeze Mobilfun- 4.2 Mobilfunkantenne ® kempfänger ● Um einen bestmöglichen Empfang sicherzu- stellen, sollte die Mobilfunkantenne innen auf der Front- oder Heckscheibe möglichst mittig montiert werden. ● Der Empfang ist optimal, wenn ein Abstand zu Karosserieblechteilen zwischen 15mm und 25mm eingehalten wird. -
Seite 7: Temperaturfühler
4.3 Temperaturfühler Beim Aufkleben der Mobilfunkantenne an der Scheibe sind die folgenden Punkte zu beachten: Der Temperaturfühler muss im Fahrzeuginnenraum verbaut werden. Suchen Sie je nach Fahrzeug einen ● Die Windschutzscheibe muss fett- und staubfrei geeigneten Einbauort. sein. ● Die Schutzfolie muss von der Antenne Für eine möglichst genaue Ermittlung der Innenraumtem- abgezogen werden und die Antenne an der peratur sollte der Temperatursensor:... -
Seite 8: Anschluss
Anschluss 5.1 Adapterkabel Der dfreeeze Mobilfunkempfänger wird mit Ihrer Stand- ® Pinbelegung Adapterkabel heizung verbunden. Dazu liegen ein individiuell konfig- urierbarer Kabeladapter sowie zusätzlich zwei Steck- ergehäuse bei. Mit den bereits angebrachten schwarzen W-Bus* Steckergehäusen ist der Kabeladapter zur Verwendung je nach Verbaukonfiguration** mit nachgerüsteten Webasto-Standheizungen sowie viel- je nach Verbaukonfiguration**... - Seite 9 Adapterkabel dfreeeze ® Temperatursensor Tyco 1-1718346-2 dfreeeze Empfänger ® Tyco 1-1241370-3 zusätzlicher Funkempfänger Standheizung schwarz: schwarz: Tyco 1-1241370-3 Tyco 170384-1 blau: blau: VW 6Q0 972 706 VW 6Q0 972 716...
-
Seite 10: Vorbereiten Des Adapterkabels
● Achten Sie darauf, dass die Führungsfeder am Vorbereiten des Adapterkabels Steckkontakt in die zugehörige Führungsnut am Steckergehäuse eingeführt wird. Um das Adapterkabel möglichst universell einsetzbar ● Achten Sie darauf, dass der Steckkontakt zu gestalten, sind im Auslieferungszustand nicht alle vollständig im Gehäuse eingerastet ist. -
Seite 11: Verbaukonfigurationen
5.2 Verbaukonfigurationen Anbringen der blauen Steckergehäuse (VW) Betrifft: Verbaukonfiguration 4-5 Bitte beachten Sie, dass der dfreeeze Empfänger je ® Für die Verwendung des dfreeeze mit ab Werk verbauten ® nach Fahrzeug für eine korrekte Funktion des dfreeeze ® oder als original Zubehör nachgerüsteten Standhei- Systems entsprechend der Verbaukonfiguration initiali- zungen unter anderem von Volkswagen, Skoda und Seat siert werden muss. -
Seite 12: Stand Alone Mit Taster
Verbaukonfigurationen 1 & 2 Vorbereitung Adapterkabel Die Verbaukonfigurationen 1 & 2 beschreiben den ● Verbinden Sie die beiden gelben Leitungs- Anschluss des dfreeeze Empfängers an eine Webasto enden mit dem mitgelieferten Stoßverbinder ® Standheizung mit W-Bus als alleinige Fernbedienungs- wie im Kabelplan rechts dargestellt (Pin 2). möglichkeit sowie die Kombination mit Taster bzw. - Seite 13 Systemdarstellung Standheizung / dfreeeze ® Taster/Uhr frei Webasto Adapterkabel Kabelbaum Webasto dfreeeze 9021440B ® Temperatursensor Temperatursensor Webasto dfreeeze ® Adapterkabel dfreeeze ® Kabelbaum dfreeeze Temperatursensor ® frei Webasto Empfänger dfreeeze ®...
- Seite 14 Verbaukonfiguration 3 Vorbereitung Adapterkabel ● Verbinden Sie die beiden gelben Leitungs- Die Verbaukonfiguration 3 beschreibt den Anschluss des enden mit dem mitgelieferten Stoßverbinder dfreeeze Empfängers an eine nachgerüstete Webasto ® wie im Kabelplan rechts dargestellt. Standheizung mit bereits vorhandenem Funkemp- ● Kontaktieren Sie den Stecker X1 wie im fänger T91/T100, der über W-Bus an die Standheizung Kabelplan rechts dargestellt.
- Seite 15 Systemdarstellung Standheizung / dfreeeze ® Taster/Uhr Telestart Webasto T91/T100 Adapterkabel Kabelbaum Webasto dfreeeze 9021440B ® Temperatursensor Temperatursensor Webasto dfreeeze ® Adapterkabel dfreeeze ® Kabelbaum Telestart dfreeeze Temperatursensor ® Webasto Empfänger T91/T100 dfreeeze ®...
-
Seite 16: Telestart Vw Pq (W-Bus)
Verbaukonfi gurationen 4 & 5 *Die Angaben beziehen sich auf die Signale am dfreeeze Empfänger (Stecker X3). ® Die Verbaukonfi gurationen 4 & 5 beschreiben den Anschluss des dfreeeze Empfängers an eine Original ® Ist kein Rückmeldesignal an Pin 4 an Stecker X3 vorhanden, kann die einwandfreie Funktion VW Standheizung (ab Werk verbaut oder als original des dfreeeze... - Seite 17 Systemdarstellung Standheizung / dfreeeze ® Telestart T91/T100 VW Adapterkabel Kabelbaum Fahrzeug dfreeeze ® Temperatursensor dfreeeze ® Adapterkabel dfreeeze ® Kabelbaum Telestart dfreeeze Temperatursensor ® Fahrzeug Empfänger T91/T100 VW dfreeeze ®...
- Seite 18 Verbaukonfi gurationen 6 & 7 *Die Angaben beziehen sich auf die Signale am dfreeeze ® Empfänger (Stecker X3). Die Verbaukonfi gurationen 6 & 7 beschreiben den Anschluss des dfreeeze Empfängers an eine beliebige ® Ist kein Rückmeldesignal an Pin 4 vorhanden, kann die einwandfreie Funktion des dfreeeze Standheizung mit Schaltaus und -eingang, die wie ®...
- Seite 19 ● Systemdarstellung Standheizung / dfreeeze ® Adapterkabel Kabelbaum Standheizung dfreeeze ® Temperatursensor dfreeeze ® Adapterkabel dfreeeze ® Kabelbaum dfreeeze Temperatursensor ® frei Standheizung Empfänger dfreeeze ®...
-
Seite 20: Bedienung
Bedienung 6.1 Testphase Für einen Funktionstest nach erfolgtem Einbau steht Zur Benutzung des dfreeeze Systems muss entweder ® Ihnen als Werkstatt einmalig eine kostenlose 7-tägige auf einem geeigneten Smartphone (Android oder iOS) Testphase zur Verfügung. eine App installiert oder über jeden gängigen Internetbro- Geben Sie dazu bei der Initialisierung des Gerätes den wser (Mozilla Firefox, Google Chrome, Internet Explorer Verification Key „123456“... -
Seite 21: Technische Merkmale
Technische Merkmale 7.1 Empfänger Übertragungsbänder GSM (850 MHz), EGSM (900 MHz), DCS (1800 MHz), PCS (1900 MHz) Busanbindung W-Bus Betriebsspannung 12 V DC (9 bis 16 V DC) Ruhestromaufnahme < 5 mA (Standby Mode) Max. Stromaufnahme (GSM-Burst) ca. 800 mA (12 V DC) Max. -
Seite 22: Pinbelegung Empfänger
Pinbelegung Empfänger 1 – 12V 4 – Schalteingang 2 – W-Bus 5 – frei 3 – Schaltausgang 6 – Masse (GND) 7.2 Antenne Übertragungsbänder GSM (850 MHz), EGSM (900 MHz), DCS (1800 MHz), PCS (1900 MHz) Impedanz 50 Ω Gain 2,14 dBi Arbeitstemperatur -40°C bis +85°C Kabel... -
Seite 23: Für Ihre Notizen
Für Ihre Notizen... - Seite 24 Dear customer, Thank you for purchasing the dfreeeze parking heater remote control. With this system, you ® can easily control your parking heater via the Internet with the aid of apps for android and iOS operating systems. You can also control your parking heater via the internet using any smart phone, tablet, PC or Mac.
- Seite 25 Content 1 Hazard information and warnings ........................26 2 Preliminary remarks ............................... 26 3 Product contents ..............................27 4 Installation and mounting ............................. 27 Mobile receiver ..................................27 Mobile antenna ..................................28 Temperature sensor ................................29 5 Connecting ................................30 Adapter cable ..................................
-
Seite 26: Hazard Information And Warnings
Please always refer to this user manual and in particular receiver in Volkswagen vehicles with parking heaters to the hazard information and warnings contained herein. installed ex works or retrofitted as original VW acces- Digades shall not assume any liability for consequences sories. arising as a result of action by unqualified individuals. The dfreeeze receiver primarily comprises components ®... -
Seite 27: Product Contents
Product contents ● The dfreeeze mobile receiver should ® preferably be installed facing in a downward The dfreeeze system comprises: direction perpendicular to the plug connections ® ● Mobile receiver in order to prevent condensation entering the ● Windscreen antenna device. -
Seite 28: Mobile Antenna
4.2 Mobile antenna ● In order to ensure the best possible reception, the mobile antenna should be mounted as close as possible to the centre of the inside of the front or back windscreen. ● The optimum reception will be obtained where a distance of between 15 mm and 25 mm to all parts of the bodywork is maintained. -
Seite 29: Temperature Sensor
4.3 Temperature sensor Please have regard to the following points when affixing the mobile antenna to the windscreen: The temperature sensor must be installed in the interior of the vehicle. You should select an appropriate location, ● The windscreen must be free of any grease or depending on the type of vehicle concerned. dust. -
Seite 30: Connecting
Connecting 5.1 Adapter cable The dfreeeze mobile radio receiver is connected with ® Pin assignment of the adapter cable your parking heating. In addition, there is an individ- ually configurable cable adapter and additional two plug housings. With the black plug housings already W-Bus* attached, the cable adapter is suitable for use with retro- depending on the installation... - Seite 31 Adapter cable dfreeeze ® Temperature sensor Tyco 1-1718346-2 dfreeeze receiver ® Tyco 1-1241370-3 additional radio Parking heater receiver black: black: Tyco 170384-1 Tyco 1-1241370-3 blue: blue: VW 6Q0 972 716 VW 6Q0 972 706...
- Seite 32 Preparation of the adapter cable ● Note the tongue on the plug contact as well as the associated guide groove on the plug To make the adapter cable as universally applicable as housing. possible, not all lines are connected in the delivery state. ●...
-
Seite 33: Installation Configurations
5.2 Installation configurations Attaching the blue plug housing (VW) Concerns: Installation configuration 4-5 Please note that, depending on the vehicle, the receiver To use the dfreeeze with parking heaters installed ex must be initialised according to the installation config- ® works or parking heaters retrofitted as original acces- uration in order to ensure a correct function of the sories, such as Volkswagen, Skoda and Seat, it is dfreeeze... - Seite 34 Installation configuration 1 & 2 *The information refers to the signals on the dfreeeze ® receiver (plug X3). The installation configurations 1 & 2 describe the Preparation of the adapter cable connection of the dfreeeze receiver to a Webasto parking ®...
- Seite 35 System representation of the parking heater / dfreeeze ® Button / clock Webasto Webasto wiring Adapter cable harness dfreeeze 9021440B ® Temperature sensor Temperature sensor Webasto dfreeeze ® Adapter cable dfreeeze ® Temperature Wiring harness dfreeeze ® free sensor Webasto Recipient dfreeeze ®...
- Seite 36 Installation configuration 3 Preparation of the adapter cable ● Connect the two yellow cable ends with the The installation configuration 3 describes the connection supplied butt connectors as shown in the cable of the dfreeeze receiver to a retrofitted Webasto parking ® diagram to the right. heater with an already existing radio receiver T91/T100, ●...
- Seite 37 System representation of the parking heater / dfreeeze ® Button / clock Telestart Webasto T91/T100 Webasto wiring harness Adapter cable 9021440B dfreeeze ® Temperature sensor Temperature sensor Webasto dfreeeze ® Adapter cable dfreeeze ® Temperature Wiring harness Telestart dfreeeze ® sensor Webasto Receiver...
- Seite 38 Installation confi guration 4 & 5 *The information refers to the signals on the dfreeeze ® receiver (plug X3). The installation confi gurations 4 & 5 describe the connection of the dfreeeze receiver to an original VW ® If no feedback signal to pin 4 on plug X3 is parking heater (installed ex works or retrofi tted as an present, the proper function of the dfreeeze ®...
- Seite 39 System representation of the parking heater / dfreeeze ® Telestart T91/T100 VW Adapter cable Vehicle wiring harness dfreeeze ® Temperature sensor dfreeeze ® Adapter cable dfreeeze ® Temperature Wiring harness dfreeeze Telestart ® sensor Vehicle T91/T100 VW Receiver dfreeeze ®...
- Seite 40 Installation confi guration 6 & 7 *The information refers to the signals on the dfreeeze ® receiver (plug X3). The installation confi gurations 6 & 7 describe the connection of the dfreeeze receiver to any parking heater ® If no feedback signal to pin 4 is present, the proper function of the dfreeeze cannot be with switching output and input, which are confi gured as...
- Seite 41 System representation of the parking heater / dfreeeze ® Adapter cable Parking heater wiring harness dfreeeze ® Temperature sensor dfreeeze ® Adapter cable dfreeeze ® Temperature Wiring harness dfreeeze ® free sensor Parking heater Receiver dfreeeze ®...
-
Seite 42: Operating
Operating 6.1 Test phase As a car service station, you will have the benefit of a free In order to enable the use of the dfreeeze system, an ® 7-day test phase for functional testing purposes following app must either be installed on a suitable smart phone the successful installation of the receiver. (Android oder iOS) or opened using an established In order to take advantage of this feature, please enter the internet browser (Mozilla Firefox, Google Chrome,... -
Seite 43: Technical Features
Technical features 7.1 Receiver Transmission bands GSM (850 MHz), EGSM (900 MHz), DCS (1800 MHz), PCS (1900 MHz) Bus connection W-Bus Operating voltage 12 V DC (9 to 16 V DC) Standby current < 5 mA (standby mode) Max. current consumption (GSM burst) Approx. -
Seite 44: Antenna
Pin assignment for receiver 1 – 12V 4 – Switch input 2 – W-Bus 5 – Open 3 – Switch output 6 – Ground (GND) 7.2 Antenna Transmission bands GSM (850 MHz), EGSM (900 MHz), DCS (1800 MHz), PCS (1900 MHz) Impedance 50 Ω... - Seite 45 For your notes...
- Seite 47 Wir wünschen Ihnen viel Spaß mit Ihrem dfreeeze System. ® We hope you enjoy using your dfreeeze System. ®...
- Seite 48 Digades GmbH Äußere Weberstraße 20 02763 Zittau GERMANY http://www.dfreeeze.de http://www.dfreeeze.com dfreeeze@digades.de Änderungen vorbehalten Subject to change without prior notice © 2014 Alle Rechte vorbehalten © 2014 All rights reserved Picture credits cover: © AntonioDiaz - Fotolia.com Page 47: © contrastwerkstatt - Fotolia.com...
