DOL 18 Technische Bedienungsanleitung

Elektronischer unterdrucksensor
Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

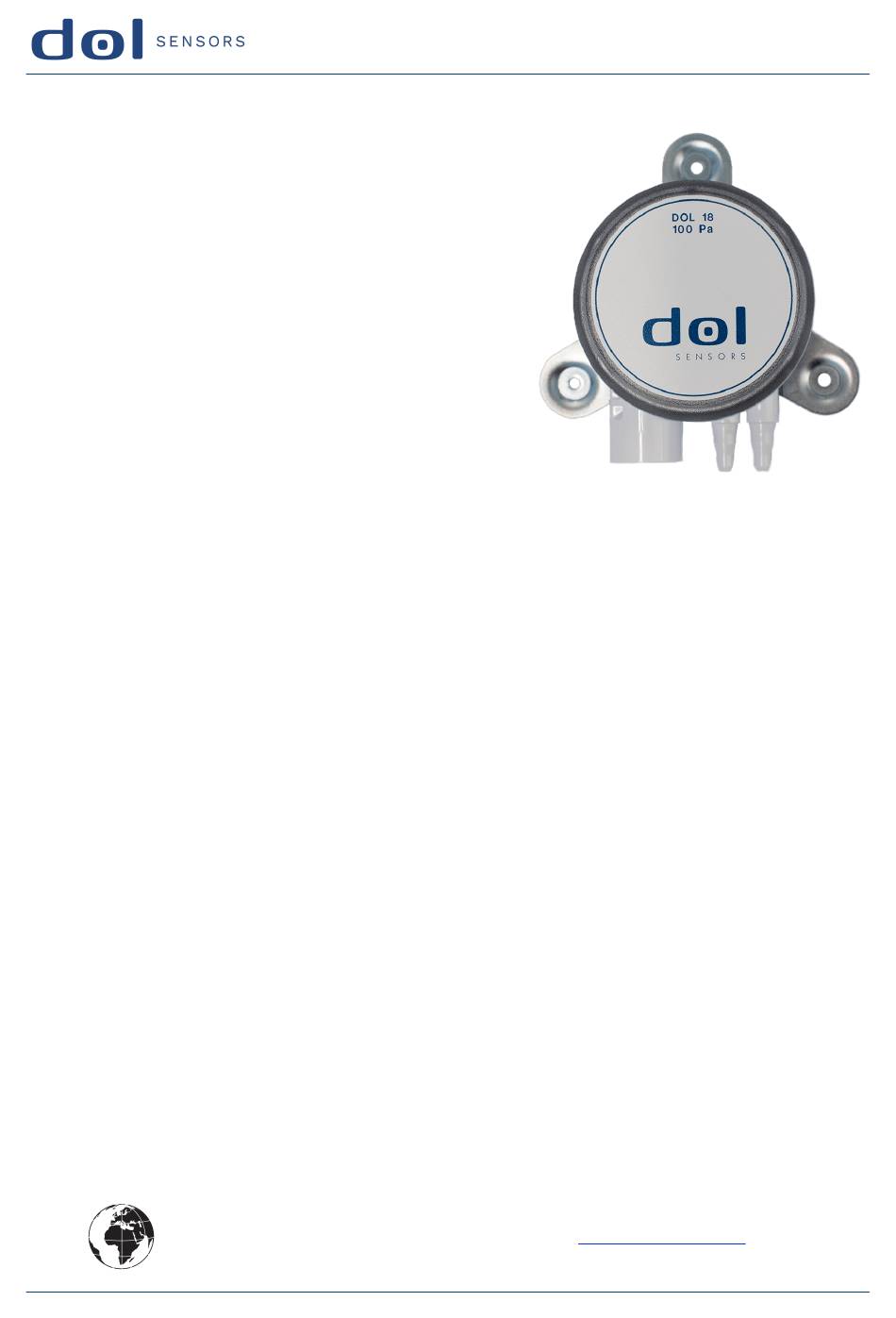

DOL 18 Elektronischer
Unterdrucksensor
Weitere Sprachvarianten dieses Dokuments sind unter
bei Ihrem lokalen Händler erhältlich.
dol-sensors a/s
– Agro Food Park 15
– DK-8200 Aarhus N
– T: +45 7217 5888
Technische Bedienungsanleitung
www.dol-sensors.com
– F: +45 7217 5959
– www.dol-sensors.com
oder
Inhaltsverzeichnis
loading

Verwandte Anleitungen für DOL 18

Inhaltszusammenfassung für DOL 18

  • Seite 1 Technische Bedienungsanleitung DOL 18 Elektronischer Unterdrucksensor Weitere Sprachvarianten dieses Dokuments sind unter www.dol-sensors.com oder bei Ihrem lokalen Händler erhältlich. dol-sensors a/s – Agro Food Park 15 – DK-8200 Aarhus N – T: +45 7217 5888 – F: +45 7217 5959...

  • Seite 2: Produktbeschreibung

    Technische Bedienungsanleitung 1 Produktbeschreibung Der elektronische Unterdrucksensor DOL 18 wird u. a. zur Klimaüberwachung in Verbindung mit Klima- und Produktionscomputern verwendet. Der elektronische Unterdrucksensor DOL 18 lässt sich zur Anzeige/Steuerung des Drucks in der Stallanlage und zur Erzeugung eines Alarms bei zu niedrigem oder hohem Druck verwenden. Darüber hinaus wird der elektronische Unterdrucksensor DOL 18 häufig zur Druckregelung in zentralen Kanalrohren verwendet.

  • Seite 3: Elektrische Anschlüsse

    Abb. 2: Maße in mm. 3 Elektrische Anschlüsse Beim Anschluss von DOL 18 ist die Klemmleiste abnehmbar. Neben jedem Anschluss ist die Platine mit VOUT, COM, VDC bzw. VAC beschriftet. DOL 18 kann auf 3 verschiedene Arten angeschlossen werden. Entweder mit Spannungsausgang (3-adrig), mit Strommessung (2-adrig) oder mit Spannungsausgang und Strommessung (4-adrig).
  • Seite 4 Technische Bedienungsanleitung Spannungsausgang und Strommessung Stromversorgung Nebenan schluss Maximum Nebenanschluss ggü. Strom Max. Nebenanschluss - nur Stromausgang Max. Nebenanschluss - kombinierte Strom- und Leistungsabgabe Abb. 3: Diagramme: Maximum Nebenanschluss ggü. Stromversorgung www.dol-sensors.com DOL 18 Elektronischer Unterdrucksensor...

  • Seite 5: Dip-Shalter Einstellen

    Zwei-weg Fluss Bereich 0-5V Max. Bereich 0-10V Druck Modus Ein-weg Abb. 4: DIP-Schalter Einstellungen. Beispiele von DIP-Schaltereinstellungen 100 Pa / 1250 Pa, 0-10V 30 Pa / 300 Pa, 0-10V +/- 50 / +/- 500 Pa, 0-10V www.dol-sensors.com DOL 18 Elektronischer Unterdrucksensor...

  • Seite 6: Technische Daten

    Kabelverschraubung für Kabel mit 5 bis 9 mm Durchmesser. Schlauchverbindung Schlauch Innendurchmesser ”(mm) 1/8", 1/16", 1/4", 5mm, Temperatur, Lagerung -20 – 70 Temperatur, Betrieb -20 - 70 Schutzart NEMA Montageposition Vertikaler Position Gewicht *FSO = Full Scale Output. www.dol-sensors.com DOL 18 Elektronischer Unterdrucksensor...
  • Seite 7 OFF OFF ON OFF OFF ON OFF OFF ON OFF OFF ON OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF www.dol-sensors.com DOL 18 Elektronischer Unterdrucksensor...
  • Seite 8 Technische Bedienungsanleitung DOL 18 60Pa (max. 100Pa Typ) / 75Pa (max. 100Pa Typ) / Bereich 600Pa (max. 1250Pa Typ) 750Pa (max. 1250Pa Typ) Ein-weg Zwei-weg Ein-weg Zwei-weg Ein- oder Zwei-weg Sofortig 3 Sek. Sofortig 3 Sek. Sofortig 3 Sek. Sofortig 3 Sek.
