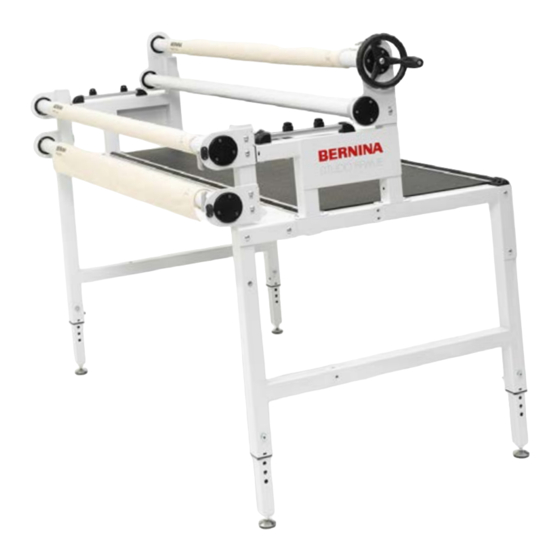

BERNINA Studio Frame
Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bernina Studio Frame

Inhaltszusammenfassung für Bernina Studio Frame

  • Seite 1 BERNINA Studio Frame Montageanleitung...

  • Seite 3: Inhaltsverzeichnis

    2.10 Umlenkrolle montieren ........... 30 2.11 Take-up-Rolle montieren ........31 2.12 Leader montieren ........... 32 2.13 Quiltbereich einrichten ........... 35 2.14 Seitenklemmen montieren ........39 2.15 Studio Frame ausrichten ......... 39 2.16 Vordere Handführung montieren ......41 Technische Daten ..........43 Abmessungen ............43...

  • Seite 4: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise WICHTIGE SICHERHEITSHINWEISE Beachten Sie die folgenden, grundsätzlichen Sicherheitshinweise bei der Montage des Quiltrahmens. Lesen Sie vor dem Gebrauch des Quiltrahmens auch die Bedienungsanleitung der Maschine sorgfältig durch. Warnung Zum Schutz gegen Verletzungen von Personen: • Die Verpackungen des Quiltrahmens und der Maschine sind gross und schwer.

  • Seite 5: Wichtige Hinweise

    • Die neuste Version der Anleitung kann unter www.bernina.com heruntergeladen werden. Bestimmungsgemässe Verwendung Der Quiltrahmen dient als Träger für die Maschinen der Q Serie und als Arbeitsplatz für das Langarmquilten. Jede andere Verwendung gilt als nicht bestimmungsgemäss. BERNINA übernimmt keine Haftung für Folgen aus einer nicht bestimmungsgemässen Verwendung. Umweltschutz BERNINA International AG fühlt sich dem Umweltschutz verpflichtet.

  • Seite 6: My Bernina

    My BERNINA 1.1 Übersicht Studio Frame Der BERNINA Studio Frame ist in zwei Ausführungen erhältlich: 5-Fuss-Rahmen und 10-Fuss-Rahmen. Die vorliegende Montageanleitung beschreibt die Montage beider Ausführungen. Die Bilder in dieser Montageanleitung zeigen jeweils Montage des 10-Fuss-Rahmens. Wo nicht anders erwähnt, gelten diese Bilder analog für den 5-Fuss-Rahmen.

  • Seite 7: Übersicht Lieferung

    My BERNINA 1.2 Übersicht Lieferung Der BERNINA Studio Frame wird in 4 Kartons geliefert. Kartons 1 – 3 enthalten alle Teile, die für den Aufbau eines 5-Fuss-Rahmens nötig sind. Karton 4 enthält zusätzliche Teile für den Ausbau zu einem 10-Fuss- Rahmen. Die Maschine wird in einem separaten Karton geliefert.
  • Seite 8 My BERNINA Abbildung Anzahl Bezeichnung Rollenhalter, rechts Verstrebung, links vorne Verstrebung, rechts vorne Verstrebung, links hinten Verstrebung, rechts hinten Abdeckkappe für Rollenende, rechts Abdeckkappe für Take-up-Rolle Handrad zu Take-up-Rolle...
  • Seite 9 My BERNINA Abbildung Anzahl Bezeichnung Abdeckkappe für Rollenende, links Bungee-Kordel Kordelklemme Schrauben M8 × 16 mm (16 vormontiert) Schrauben M4 × 20 mm Unterlegscheiben, M8 (12 vormontiert) Innensechskantschlüssel (2 mm, 2,5 mm, 3 mm, 5 mm, 6 mm). Innensechskantschlüssel 4 mm, mit Griff Gabelschlüssel 10–13 / 14–17 Karton 2 – Teile für 5-Fuss-Rahmen...
  • Seite 10 My BERNINA Abbildung Anzahl Bezeichnung Back-Rolle, Top-Rolle, Take-up-Rolle für 5-Fuss-Rahmen Karton 3 – Zubehör Abbildung Anzahl Bezeichnung Schlitten Standprofile, vorne, für Maschine Standprofil, hinten, für Maschine Vibrationskit Handles Leaders Klebeband, zum Befestigen der Leaders...
  • Seite 11 My BERNINA Karton 4 – Teile für 10-Fuss-Rahmen Abbildung Anzahl Bezeichnung Bein, Mitte Tischplatte, vormontiert Verstrebung, Mitte vorne Verstrebung, Mitte hinten Rollenverlängerung für 10-Fuss-Rahmen Verbindungsstück für Rollen Verbindungsstück für Führungsschienen, inkl. 8 Madenschrauben, M6 × 6 mm Kunststoffschiene für 10-Fuss-Rahmen Schrauben, M8 × 16 mm...

  • Seite 12: Montage Des Quiltrahmens

    > Verpackungen öffnen und Einzelteile auspacken. > Einzelteile auf Beschädigungen überprüfen. > Lieferumfang prüfen. > Wenn Teile fehlen oder Fragen zur Montage bestehen, umgehend den BERNINA Fachhändler kontaktieren. 2.2 Höhe einstellen Die richtige Arbeitshöhe entspricht dem Abstand zwischen Ellenbogen und Boden.
  • Seite 13 > Mutter mit Gabelschlüssel fixieren und Schraube mit > Sicherungsschraube mit Innensechskantschlüssel (4 mm) Innensechskantschlüssel (5 mm) festziehen. festziehen. Studio Frame Ausrichtung vorbereiten Alle Beine sind mit höhenverstellbaren Füssen ausgestattet. Diese sind nur für die horizontale Ausrichtung des Quiltrahmens vorgesehen. Benötigtes Werkzeug: • Gabelschlüssel, 17 mm...

  • Seite 14: Grundgerüst Aufbauen (10-Fuss-Rahmen)

    Montage des Quiltrahmens 2.3 Grundgerüst aufbauen (10-Fuss-Rahmen) Führungsschienen entfernen Benötigte Teile: Benötigtes Werkzeug: • Innensechskantschlüssel mit Griff, 4 mm > An beiden Tischplatten je 8 Schauben (M6 × 6 mm) > 2 Führungsschienen entfernen. entfernen und beiseite legen. > 4 Kunststoffschienen entfernen. Tischplatten montieren Benötigte Teile: Benötigtes Werkzeug:...

  • Seite 15: Verstrebungen Montieren

    Montage des Quiltrahmens > ZweiteTischplatte auf die Halter am mittleren Fuss legen. > Tischplatte auf die 2 Halter am linken Bein legen. Darauf achten, dass zwischen den Tischplatten kein > Von unten 2 Schrauben einsetzen aber lose lassen. Abstand entsteht. >...
  • Seite 16 Montage des Quiltrahmens > Hintere mittlere Verstrebung (C) aufsetzen. > Hintere rechte Verstrebung (D) aufsetzen. > Alle 6 Schrauben einsetzen. > Alle 5 Schrauben einsetzen. > Vordere rechte Verstrebung (E) aufsetzen. > Vordere mittlere Verstrebung (F) aufsetzen. > Alle 4 Schrauben einsetzen. >...

  • Seite 17: Führungsschienen Montieren

    Montage des Quiltrahmens Führungsschienen montieren Benötigte Teile: Benötigtes Werkzeug: • Innensechskantschlüssel mit Griff, 4 mm • Innensechskantschlüssel, 3 mm • 8 Madenschrauben, M6 × 6 mm • 16 Schrauben, M6 × 6 mm (siehe Seite 14) > Kupplungsstück zur Hälfte in die Führungsschiene > Führungsschiene bis zum Anschlag über das hineinschieben.

  • Seite 18: Grundgerüst Aufbauen (5-Fuss-Rahmen)

    Montage des Quiltrahmens > Schlitten aufsetzen und einige Male von ganz links nach > Schlitten vom linken Rahmenrand zum rechten ganz rechts hin- und herschieben. Rahmenrand schieben, dabei auf Höhe jeder Schraube den – Die vordere Führungsschiene passt sich genau dem Schlitten auf die Führungsschienen drücken.

  • Seite 19: Verstrebungen Montieren

    Montage des Quiltrahmens > Tischplatte auf die 2 Halter am rechten Fuss legen. > Tischplatte auf die 2 Halter am linken Fuss legen. > Von unten 2 Schrauben einsetzen aber lose lassen. > Von unten 2 Schrauben einsetzen aber lose lassen. Verstrebungen montieren Benötigte Teile: Benötigtes Werkzeug:...

  • Seite 20: Führungsschienen Montieren

    Montage des Quiltrahmens > Hintere rechte Verstrebung (C) aufsetzen. > Vordere rechte Verstrebung (D) aufsetzen. > Alle 5 Schrauben einsetzen. > Alle 4 Schrauben einsetzen. > Prüfen, ob alle Beine im 90°-Winkel zur Tischplatte stehen. Falls die Winkel nicht stimmen, Beine ausrichten. >...

  • Seite 21: Seitenteile Montieren

    Montage des Quiltrahmens > Beide Führungsschienen mit der breiten Kante nach innen > Vorne und hinten je 4 Schrauben (M6 × 6 mm) einsetzen. auf die Tischplatte legen und nach aussen schieben, bis sie > Prüfen, dass die hintere Führungsschiene bündig mit der bündig mit der Tischkante abschliessen.

  • Seite 22: Rollen Verbinden (Nur 10-Fuss-Rahmen)

    Montage des Quiltrahmens > Rechtes Seitenteil aufsetzen. > Rollenhalter so verschieben, dass die Schrauben mittig im > Alle Schrauben festziehen. Spalt liegen. > Schrauben festziehen. > Hinteren Rollenhalter rechts montieren. > Linkes Seitenteil und hinteren linken Rollenhalter analog – Die Schrauben befinden sich mittig im Spalt. zum rechten Seitenteil montieren.

  • Seite 23: Top-Rolle Montieren

    Montage des Quiltrahmens > Kupplungsstück (A) bis zum Anschlag in die Rolle ohne > 2 Schrauben bis zum Anschlag herausdrehen. Sperring (B) einführen. > Schritte 1 – 4 für alle Rollen wiederholen. – Die 2 linken Schrauben sind durch die Bohrungen in der Rolle sichtbar.

  • Seite 24: Back-Rolle Montieren

    Montage des Quiltrahmens > Abdeckung mit 3 Schrauben festschrauben. > Kappe ins Ende der Rolle einstecken. 2.8 Back-Rolle montieren Benötigte Teile: Benötigtes Werkzeug: • Innensechskantschlüssel, 2,5 mm 5-Fuss Rahmen: • 3 Schrauben, M4 × 20 mm 10-Fuss-Rahmen: > Linkes Ende der Rolle durch den linken oberen >...

  • Seite 25: Maschine Montieren

    Montage des Quiltrahmens > Abdeckung mit 3 Schrauben festschrauben. > Kappe ins Ende der Rolle einstecken. 2.9 Maschine montieren Standprofile montieren Maschine kann ohne Standprofile leicht umfallen VORSICHT Verletzungsgefahr und Beschädigung der Maschine. > Maschine vorsichtig und stabil platzieren. Benötigte Teile: Hinweis: Das vordere Standprofil [1] hat in der Mitte eine grössere Bohrung als das hintere Standprofil [2].
  • Seite 26 Montage des Quiltrahmens Vorderes Standprofil montieren Benötigte Teile: Benötigtes Werkzeug: • Schlitzschraubendreher • Innensechskantschlüssel, 5 mm • Schraubendreher, Torx 20 > Teile des Dämpfungsträgers (G) unten ans vordere > Den Gewindebolzen (J) mit Federring (D) in eine der Standprofil [1] montieren. beiden kleineren Bohrungen schrauben und festziehen.
  • Seite 27 Montage des Quiltrahmens > Blaue Dämpfungsmatte (C) so von oben auf die Schraube > Schraube (F) nur so fest in das Gewinde des vorderen stecken, dass die seitliche Aussparung den Nutensteins schrauben, dass sich das Profil noch Gewindebolzen (J) umschliesst. verschieben lässt.
  • Seite 28 > Schraube (A) mit der Unterlegescheibe (B) von unten Standprofil [2] festschrauben. durch die mittlere Bohrung schieben. Nur für BERNINA Q 16 & Q 16 PLUS, für BERNINA Q 20 siehe Schritt 5 > Standprofil so ausrichten, dass die Rolleneinheit, die am Schlitzloch montiert ist, auf derselben Seite liegt wie beim vorderen Standprofil (oben oder unten).

  • Seite 29: Maschine Aufsetzen

    Montage des Quiltrahmens Nur für BERNINA Q 20 > Von der hinteren Kante der Maschine 6,5 in (166 mm) abmessen und die Stelle markieren. Standprofil so verschieben, dass die Kante der Aluminiumplatte (D) die Markierung berührt. > Wenn auf der Maschine an dieser Stelle ein Pfeil...

  • Seite 30: Umlenkrolle Montieren

    Montage des Quiltrahmens > Schlitten aufsetzen. VORSICHT! Verletzungsgefahr. Die Maschine ist schwer. > Maschine zu zweit auf den Schlitten setzen. VORSICHT! Verletzungsgefahr. Die Maschine kann herunterfallen, solange die Umlenkrolle nicht montiert ist. > Sofort nach dem Aufsetzen der Maschine die Umlenkrolle montieren. 2.10 Umlenkrolle montieren Benötigte Teile: Benötigtes Werkzeug:...

  • Seite 31: Take-Up-Rolle Montieren

    Montage des Quiltrahmens > Abdeckung mit 3 Schrauben festschrauben. > Kappe ins Ende der Rolle einstecken. 2.11 Take-up-Rolle montieren Benötigte Teile: Benötigtes Werkzeug: • Innensechskantschlüssel, 2,5 mm • Innensechskantschlüssel, 6 mm • 3 Schrauben, M4 × 20 mm 5-Fuss Rahmen: 10-Fuss-Rahmen: > Linkes Ende der Rolle durch den Maschinenhals und den >...

  • Seite 32: Leader Montieren

    Montage des Quiltrahmens > Abdeckung mit 3 Schrauben festschrauben. > Griff am Handrad mit dem Innensechskantschlüssel, 6 mm festschrauben. > Handrad mit dem Innensechskantschlüssel, 6 mm an der Take-up-Rolle anschrauben. > Kappe ins Ende der Rolle einstecken. 2.12 Leader montieren Die mitgelieferten Leader passen zum 10-Fuss-Rahmen. Zum 5-Fuss-Rahmen passende Leader können Sie als Zubehör bestellen. Oder sie können von den 10-Fuss-Leadern 52 in (132 cm) abschneiden und für den 5-Fuss-Rahmen verwenden.
  • Seite 33 Montage des Quiltrahmens > Länge der Back-Rolle messen (A). > An der Back-Rolle, Top-Rolle und Take-up-Rolle, jeweils von > Um die Rollenmitte zu markieren, die halbe Rollenlänge der Rollenmitte aus nach rechts und nach links die halbe vom Sperrrad aus abmessen und markieren. Leaderlänge (B)* abmessen und markieren.
  • Seite 34 Montage des Quiltrahmens > Back-Leader mit der bedruckten Seite nach innen (Richtung > Top-Leader mit der bedruckten Seite nach aussen Rahmen) anbringen. anbringen. > Schutzfolie vom Klebeband abziehen. > Schutzfolie vom Klebeband abziehen. > Mitte des Leaders an der im Schritt 1 markierten Mitte der >...

  • Seite 35: Quiltbereich Einrichten

    Montage des Quiltrahmens 2.13 Quiltbereich einrichten Abstand Maschine – Back-Rolle einstellen Betroffene Teile: Benötigtes Werkzeug: • Seitenteile, rechts und links • Innensechskantschlüssel, 4 mm • Back-Rolle • Innensechskantschlüssel, 6 mm • Top-Rolle > 4 Schrauben lösen. > Maschine nach vorne schieben, bis sie die Take-up-Rolle –...
  • Seite 36 Montage des Quiltrahmens > 4 Schrauben festziehen.
  • Seite 37 Montage des Quiltrahmens Höhe Back-Rolle einstellen Betroffene Teile: Benötigtes Werkzeug: • Rollenhalter vorne, rechts und links. • Innensechskantschlüssel, 5 mm • Back-Rolle • Innensechskantschlüssel, 6 mm • Gabelschlüssel, 13 > Je 3 Schrauben rechts und links lösen. > Maschine zum rechten Seitenteil verschieben. –...
  • Seite 38 Montage des Quiltrahmens Höhe Umlenkrolle einstellen Betroffene Teile: Benötigtes Werkzeug: • Rollenhalter hinten, rechts und links. • Innensechskantschlüssel, 5 mm • Umlenkrolle • Innensechskantschlüssel, 6 mm > Je 3 Schrauben rechts und links lösen. > Maschine zum rechten Seitenteil verschieben. – Rollenhalter lässt sich verschieben. >...

  • Seite 39: Seitenklemmen Montieren

    2.14 Seitenklemmen montieren Benötigte Teile: > Auf beiden Seiten je 2 Gummikordeln von innen nach aussen durch die Kordelhalter führen. > Am Ende der Kordel die Kordelklemme befestigen. 2.15 Studio Frame ausrichten Benötigte Teile: Benötigtes Werkzeug: • Gabelschlüssel Nr. 17 10-Fuss-Rahmen: •...
  • Seite 40 Montage des Quiltrahmens > Mit Hilfe der Wasserwaage die horizontale Ausrichtung des Voraussetzung: Quiltrahmens prüfen. • Der Quiltrahmen steht an der endgültigen Position für das > Falls nötig, die seitlichen Beinlängen durch Eindrehen der Quilten. Standfüsse verkürzen oder durch Herausdrehen verlängern. >...

  • Seite 41: Vordere Handführung Montieren

    Montage des Quiltrahmens 2.16 Vordere Handführung montieren Handführung montieren Benötigte Teile: Benötigtes Werkzeug: • Schraubendreher, Torx 25 > Arretierungshebel lösen und Handgriffe auseinander > Kabel hinten am Nähkopf einstecken. ziehen. > Vordere Handführung von unten festschrauben. Handführungen einstellen > Arretierungshebel auf beiden Seiten anheben. >...
  • Seite 42 Montage des Quiltrahmens > Arretierungsring nur so fest zudrehen, dass sich der > Arretierungshebel an beiden Griffen lösen. Arretierungshebel noch mit Druck nach unten klappen lässt. > Arretierungshebel senkrecht nach unten klappen. > Beide Griffe auf den passenden Winkel einstellen. >...

  • Seite 43: Technische Daten

    Technische Daten Technische Daten 3.1 Abmessungen Studio Frame 10-Fuss-Rahmen 5-Fuss-Rahmen Länge × Breite 10,9 × 3,3 ft (3,3 × 1 m) 5,8 × 3,3 ft (1,8 × 1 m) Höhe 36 – 44 in (0,92 – 1,12 m) 36 – 44 in (0,92 – 1,12 m) Breite Leader 114 in (2,89 m) 52 in (1,32 m)
  • Seite 44 BERNINA empfiehlt Fäden von  BERNINA International AG | CH-8266 Steckborn Switzerland | www.bernina.com | © Copyright by BERNINA International AG 1058135.10A.01 2021-07 DE...
