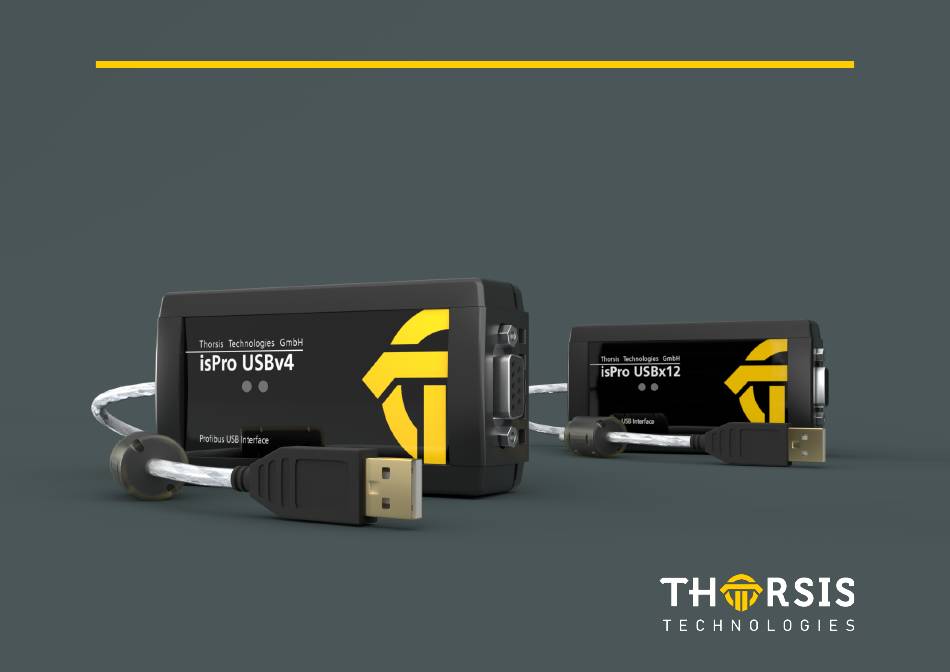

- Seite 1 USBx12 HA N DBUCH isPro USBv4...
-
Seite 2: Eg-Konformitätserklärung
Konzeption und Bauart sowie in der von uns in Verkehr ÄNDERUNG DES GERÄTES VERLIERT DIESE gebrachten Ausführung den grundlegenden Sicherheits- und ERKLÄRUNG IHRE GÜLTIGKEIT. Gesundheitsanforderungen der EG-Richtlinie 2014/30/EU entsprechen. Produktname Bestellnummer ANGEWANDTE NORM: isPro USBx12 10300-0401 EN 61326-1:2013 isPro USBv4 10300-0402 Hersteller Thorsis Technologies GmbH Oststr. 18... -
Seite 3: Inhaltsverzeichnis
ISPRO USBX12 ........ -
Seite 4: Ispro Usbx12
USBx12 Desktop-PCs und Notebooks können im Feld flexibel durch das Inter- Die PROFIBUS-Anschaltung isPro USBx12 kann auf Basis der einheit- face isPro USBx12 mit einem PROFIBUS-Netzwerk verbunden werden. lichen API-DLL problemlos in eigene Anwendungen eingebunden Dabei ist ein paralleler Einsatz von bis zu 16 Anschaltungen möglich. -
Seite 5: Technische Details
Windows XP, Vista, Windows 7, 8 und 10 Verfügbare Software isPro CommDTM (FDT), isPro MultiServer (OPC) Lieferumfang PROFIBUS-USB-Gerät „isPro USBx12“, Treiber-, Konfigurations- und Testsoftware sowie eine Dokumentation in deutsch und englisch auf CD. Extra: Eine Wandhalterung für den USB Adapter ist auf Anfrage erhältlich. -
Seite 6: Ispro Usbv4
Das isPro USBv4 ist der Nachfolger des isPro USBx12. Es ist vollständig kompatibel mit dem isPro USBx12. Das isPro USBv4 ist optional mit einem isFF / PA MAU-Konverter erhältlich, mit dem es direkt an ein PROFIBUS PA-Netzwerk angeschlossen werden kann. -
Seite 7: Technische Details
Technische Details Interface isPro USBv4 Controller Motorola Coldfire Flash 256 kByte 256 kByte Anschlüsse 1 RS-485 Feldbusprotokolle PROFIBUS DP-(Kl. 1+ 2) und DP-V1- Master (Kl. 2), DP-Slave, FMS-Master, PROFIBUS PA (optional) Übertragungsrate 9,6 kbit/s – 12 Mbit/s (DP), 31,25 kbit/s (PA) Stromversorgung 22 ... -
Seite 8: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation der Treibersoftware Die Treibersoftware muss vor dem Anschluss des Gerätes installiert werden. Sonst kann das Betriebssystem die zum Interface gehörigen Treiber nicht finden. Die in der Treibersoftware unserer PROFIBUS-Anschaltungen isPro USB, isPro PCI, isPro ISA und isPro PCMCIA enthaltene Dynamic Link Library (DLL) ermöglicht den Zugriff auf die Hardware unter Windows XP, Vista und Windows 7, 8 und 10 (32- und 64-Bit). -
Seite 9: Installation Der Hardware
Installation der Hardware Das Interface kann über seine Sub-D-Buchse direkt an das PROFIBUS- Die LED blinkt rot während der Ausführung eines Resets und ver- Netzwerk gekoppelt werden. Mit einem USB-Kabel verbinden Sie löscht nach korrektem Abschluss. Blinkt sie weiterhin, deutet dies auf das Interface mit einem PC/Notebook. -
Seite 10: Profibus Dp Anschlussgrafik
3.2.1 PROFIBUS DP Anschlussgrafik Verbindung zu PROFIBUS DP mit isPro USBx12 oder isPro USBv4. -
Seite 11: Profibus Pa Anschlussgrafik
3.2.2 PROFIBUS PA Anschlussgrafik Anschluss an ein Profibus PROFIBUS PA Netzwerk mittels isFF /PA MAU-Konverter nur mit isPro USBv4 möglich. - Seite 12 Anschluss an einen vorhandenen PA-Bus Mit dem Adapter können Sie über die Signalleitungen PA+ und PA– eine Verbindung zu einem vorhandenen PA-Netzwerk herstellen. Anschluss eines einzelnen Feldgeräts Falls Sie ein einzelnes PROFIBUS PA Feldgerät an das isPro USBv4 anschließen möchten, kann dieses Feldgerät auch direkt aus dem Konverter mit Spannung versorgt werden.
-
Seite 13: Konfiguration Und Inbetriebnahme
Konfiguration und Inbetriebnahme Zur Vereinfachung der Hardware-Konfiguration steht der isPro Configurator zur Verfügung. Mit Hilfe dieser Oberfläche kann ein PROFIBUS-Interface einfach zu einer bestehenden Konfiguration hinzugefügt und ihre Ressourcen festgelegt werden. Das Konfi- gurationsprogramm überprüft dabei gleichzeitig die Verfügbar- keit der Ressourcen. Jedem Gerät ist eine bestimmte Nummer zugeordnet, über die die Software es später ansprechen kann. -
Seite 14: Gerät Hinzufügen
3.3.1 Gerät hinzufügen Drücken Sie auf den Button „Add“ (Hinzufügen) und wählen den hinzuzufügenden Gerätetyp aus und bestätigen Sie mit OK. Ge- ben Sie dann alle Spezifikationen ein. Das USB-Gerät besitzt zur eindeutigen Identifikation eine Se- riennummer. Das Konfigurationsprogramm bietet mit Search attached device eine Suche des angeschlossenen Gerätes an und erkennt die Seriennummer automatisch. -
Seite 15: Leer-Slot Hinzufügen
3.3.2 Leer-Slot hinzufügen Dieses Gerät verfügt über keine Ressourcen. Es dient lediglich als Platzhalter für die Nummerierung der Geräte. Möchten Sie beispielsweise einem Gerät die Nummer 3 zuweisen und es gibt kein Gerät mit der Nummer 2, so fügen Sie einfach hinter dem Gerät 1 einen Leer-Slot hinzu. -
Seite 16: Entfernen Des Geräts
3.3.3 Entfernen des Geräts Markieren Sie das zu entfernende Gerät und drücken Sie auf den Button „Remove“ (Entfernen). Sie können das Gerät anschließend vom USB-Port abziehen. isPro Init Test Um die Funktionsfähigkeit sowie die korrekte Installation der Treibersoftware der PROFIBUS-anschaltung überprüfen zu kön- nen, enthält die Treibersoftware das Programm isPro Init Test. -
Seite 17: Isplorer
isPlorer Die im Lieferumfang enthaltene Demosoftware isPlorer ermög- licht erste Schritte mit der Software. Das Programm überprüft die Funktionsweise der PROFIBUS-Anschaltung bzw. die korrekte Installation der Treibersoftware. Vor dem Starten des Programms muss das Gerät dem Konfigu- rationsprogramm isPro Configurator hinzugefügt werden (siehe Kapitel „3.3 Konfiguration und Inbetriebnahme“... -
Seite 18: Handbuch Aktualisierung
Handbuch Aktualisierung Version Datum Beschreibung 28.02.2020 erste Version 09.02.2020 Inhaltsaktualisierung © Letzte Änderung 9. Februar 2022 Thorsis Technologies GmbH +49 391 544 563-1000 Oststr. 18 +49 391 544 563-9099 39114 Magdeburg info@thorsis.com Deutschland www.thorsis.com...
