VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft

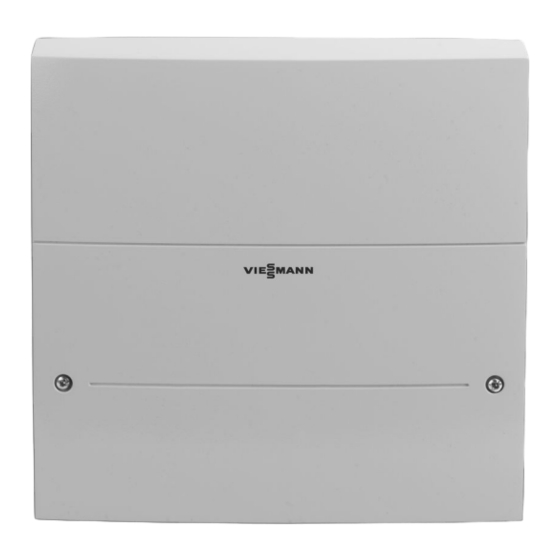

Erweiterung EA2
Erweiterung für Blockheizkraftwerk Vitobloc 200 zur Anbindung an
die Vitotronic 300-K, Typ MW3B
Gültigkeitshinweise siehe letzte Seite
Erweiterung EA2
Bitte aufbewahren!
5459 115
7/2014

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann EA2

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Erweiterung EA2 Erweiterung für Blockheizkraftwerk Vitobloc 200 zur Anbindung an die Vitotronic 300-K, Typ MW3B Gültigkeitshinweise siehe letzte Seite Erweiterung EA2 Bitte aufbewahren! 5459 115 7/2014...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden.
  • Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Abluftgeräte Gefahr Bei Betrieb von Geräten mit Abluftfüh- Abgase können zu lebensbedro- rung ins Freie (Dunstabzugshauben, henden Vergiftungen führen. Abluftgeräte, Klimageräte) kann durch ■ Heizungsanlage außer Betrieb die Absaugung ein Unterdruck entste- nehmen. hen. Bei gleichzeitigem Betrieb des ■...
  • Seite 4 Gewährleistung ein- können elektronische Baugrup- schränken. pen beschädigt werden. Bei Austausch ausschließlich Vor den Arbeiten geerdete Viessmann Originalteile oder von Objekte, z. B. Heizungs- oder Viessmann freigegebene Ersatz- Wasserrohre berühren, um die teile verwenden. statische Aufladung abzuleiten. Instandsetzungsarbeiten...
  • Seite 5: Inhaltsverzeichnis

    Montageanleitung Montageablauf Montage an der Wand..................Leitungen einführen und zugentlasten..............Übersicht der elektrischen Anschlüsse..............Freigabe Wärmeerzeuger..................Störungseingang Wärmeerzeuger............... Temperatursensoren.................... Erweiterung EA2 konfigurieren................11 Netzanschluss...................... 12 Serviceanleitung Schemen Anschluss- und Verdrahtungsschema..............14 Einzelteillisten Übersicht der Baugruppen................... 15 Erweiterung EA2....................15 Technische Daten....................17...
  • Seite 6: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlossenen Heizungssystemen gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen sowie der Angaben im Datenblatt installiert und betrieben werden. Es ist ausschließlich für die Erwärmung von Heizwasser vorgesehen.
  • Seite 7: Montageablauf

    Montageablauf Montage an der Wand Leitungen einführen und zugentlasten ■ Bauseitige Leitungen zugentlasten. ■ Nicht benötigte Öffnungen mit Lei- tungsdurchführung (nicht aufgeschnit- ten) verschließen.
  • Seite 8: Übersicht Der Elektrischen Anschlüsse

    Montageablauf Übersicht der elektrischen Anschlüsse Achtung Vor den Arbeiten geerdetes Durch elektrostatische Aufladung Objekt, z. B. Heizungs- oder können elektronische Baugrup- Wasserrohre berühren, um die pen beschädigt werden. statische Aufladung abzuleiten. [{{] [{{] 0-10V 0-10V sÖ fÖ Ö Drehschalter für Codierungen der fÖA Netzanschluss für Zubehör LON-Teilnehmer (Seite 11) Freigabe Wärmeerzeuger (poten-...
  • Seite 9: Störungseingang Wärmeerzeuger

    Falls eine Störmeldeeinrichtung ange- schlossen ist, wird diese Störmeldeein- A Störungsmeldung vom Wärmeer- richtung beim Einschalten der Anlage zeuger, 230 V~ kurzzeitig aktiviert. B Stecker hJ zur Erweiterung EA2 Nennspannung 230 V~ Nennstrom max. 1,5 mA Temperatursensoren A Temperatursensor Wärmeerzeuger...
  • Seite 10 Montageablauf Temperatursensoren (Fortsetzung) Kennlinie Temperatursensor 10 30 50 70 90 110 Temperatur in °C Viessmann NTC 10 kΩ (blaue Kenn- zeichnung)
  • Seite 11: Erweiterung Ea2 Konfigurieren

    Montageablauf Erweiterung EA2 konfigurieren Drehschalter einstellen ■ Mit Kommunikationsmodul LON ■ LON-Teilnehmernummer ist „1“ ■ Erweiterung EA2 ist nicht Fehlerma- nager ■ Überwachung LON-Teilnehmer: Falls ein Teilnehmer nicht antwortet, werden nach 20 min regelungsintern vorgegebene Werte verwendet und an der Kaskadenregelung wird eine Stö- rungsmeldung angezeigt.
  • Seite 12: Netzanschluss

    (z. B. FI-Schaltung) gemäß folgenden Vorschriften ausführen: ■ IEC 60364-4-41 ■ VDE-Vorschriften 230V~ ■ Technische Anschlussbedin- gungen (TAB) des örtlichen Energieversorgungsunterneh- A Erweiterung EA2 mens (EVU) B Hauptschalter (falls erforderlich) ■ Die Netzanschlussleitung bau- seits mit max. 16 A absichern.
  • Seite 13 Montageablauf Netzanschluss (Fortsetzung) Netzanschluss über Vitotronic 300-K fÖ A Erweiterung EA2 B Stecker aBH zur Vitotronic 300-K...
  • Seite 14: Schemen

    Schemen Anschluss- und Verdrahtungsschema Drehschalter für Codierungen sÖ Ohne Funktion Sicherung T 2 A fÖ Netzanschluss 230 V~ LON Anschluss für LON fÖ A Netzanschluss für weiteres Zube- Temperatursensor Wärmeerzeu- hör ger S1 Freigabe Wärmeerzeuger (poten- Ohne Funktion zialfrei) Ohne Funktion Störungseingang Wärmeerzeu- Ohne Funktion ger 230 V~...
  • Seite 15: Einzelteillisten

    Einzelteillisten Übersicht der Baugruppen A Typenschild B Baugruppe Erweiterung EA2 Erweiterung EA2 Pos. Einzelteil Best.-Nr. 0001 Gehäuseoberteil 7841475 0002 Leiterplatte (IU210-A10) 7841484 0003 Leiterplattenabdeckung 7841483 0004 Modul Galvanische Trennung, 0 - 10 V 7201066 0005 Stecker fÖ (3 Stück) 7837563 0006 Stecker fÖA (3 Stück)
  • Seite 16 Einzelteillisten Erweiterung EA2 (Fortsetzung) Pos. Einzelteil Best.-Nr. 0012 Zugentlastung Durchführungstülle (10 Stück) 7841482 0013 Sicherung T 2,0 A, 250 V~ (10 Stück) 7404363 0014 Verbindungsleitung LON, Länge 7 m 7143495 0015 Abschlusswiderstand LON 7143497 0016 Montage- und Serviceanleitung 5459115 0003...
  • Seite 17: Technische Daten

    Technische Daten Technische Daten Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom Schutzklasse Schutzart IP 20 D gemäß EN 60529 durch Auf- bau/Einbau gewährleisten Zulässige Umgebungstemperatur ■ Betrieb 0 bis +40 °C Verwendung in Wohn- und Heizräumen (normale Umge- bungsbedingungen) ■ Lagerung und Transport –20 bis +60 °C Nennbelastbarkeit der Relaisausgänge ■...
  • Seite 18: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Elektrische Anschlüsse......8 Sammelstörmeldeeinrichtung – Vitotronic 100........9 Fehlerstromschutzeinrichtung....12 Technische Daten......17 Trennvorrichtungen......12 Hauptschalter........12...
  • Seite 20: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7542135 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
