Cyfral SMART-5PG Bedienungsanleitung

-5-

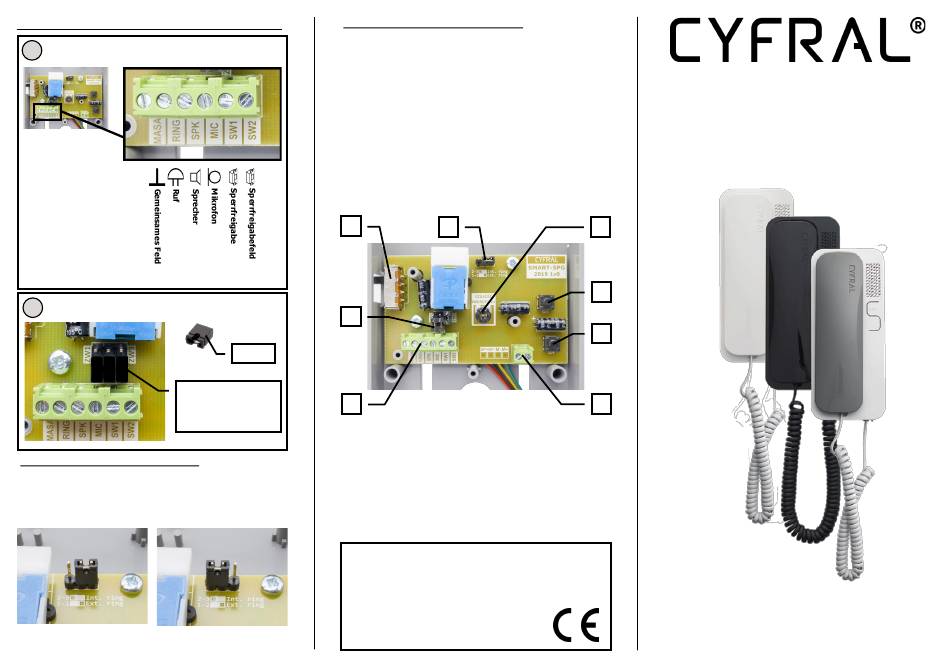

INSTALLATION EINER 6-DRAHT-GEGENSPRECHANLAGE-EINHEIT
1
2
Stellen Sie die Jum-
per-Konfiguration
wie im Bild ein.
RUFGENERARTOR JUMPERMODUS
Einige Systeme erfordern die Verwendung eines internen Rufge-
nerators. Um diese Funktion zu aktivieren, muss der Jumper auf
Position 2-3 gesetzt werden. Wenn ein externer Ringgenerator
verwendet wird, muss der Jumper auf Position 1-2 eingestellt
werden.
Interner Rufgenerator
Externer Rufgenerator
UNIPHONE REGELUNGSELEMENTE
1. Der Hauptanschluss für die Verbindung des Uniphone
mit Bedienfeld
2. Einstellung der Mikrofonempfindlichkeit
3. Einheitenkonfiguration Jumper
4. Multifunktions-Tastenverbinder
5. Multifunktionstaste
6. Verriegelungstaste
7. 3-Position Rufsignal Lautstärkereglerschalter:
- lauter Anruf
- mittlerer Anruf
- kein Ton
8. Rufgenerator Modus Jumper
7
3
Jumper
1
MULTIFUNKTIONSTASTE (5)
Die Multifunktionstaste wird verwendet, um zusätzliche
Geräte (Lichtschalter, Torsteuerung etc.) zu verbinden.
Sie ist unabhängig von der Gegensprechanlage und ist
ein normaler Kurzschlussknopf.
Maximaler Strom: 200mA 12V AC/DC
Hersteller:
CYFRAL Chabelska i Wspolnicy S.J.
ul. Konstantynowska 62/70
95 - 100 ZGIERZ POLEN
e-mail: info@cyfral.pl
www.cyfral.pl
-6-
8 2
6
5
4
HAUSHALTSGEGENSPRECHANLAGE
SMART-5PG
BEDIENUNGSANLEITUNG
(V2.3)
