winkler 101973 Bedienungsanleitung

SOLAR - RENNER
Materialliste:
1 Pappelsperrholz 150 x 50 x 10 mm
1 Pappelsperrholz 80 x 40 x 15 mm
1 Holzkugel, halb - Ø 30 mm
3 Metall-Lochstreifen, 9 Loch
2 Kunststoff-Laufräder Ø 56 mm
2 Kunststoff-Laufräder Ø 37 mm
1 Solarzelle, gegossen - 1 V / 500 mA
1 Getriebemotor
1 Silikon-Kupplungsschlauch id/s 1,5/1,5 x 20 mm
2 Zylinderkopfschrauben M4 x 25 mm
2 Senkkopfschrauben M4 x 8 mm
4 Muttern M4
7 Spaxschrauben 3 x 12 mm
4 Gummidistanzscheiben
0,2 m Schaltdraht, isoliert
Arbeitsanleitung:

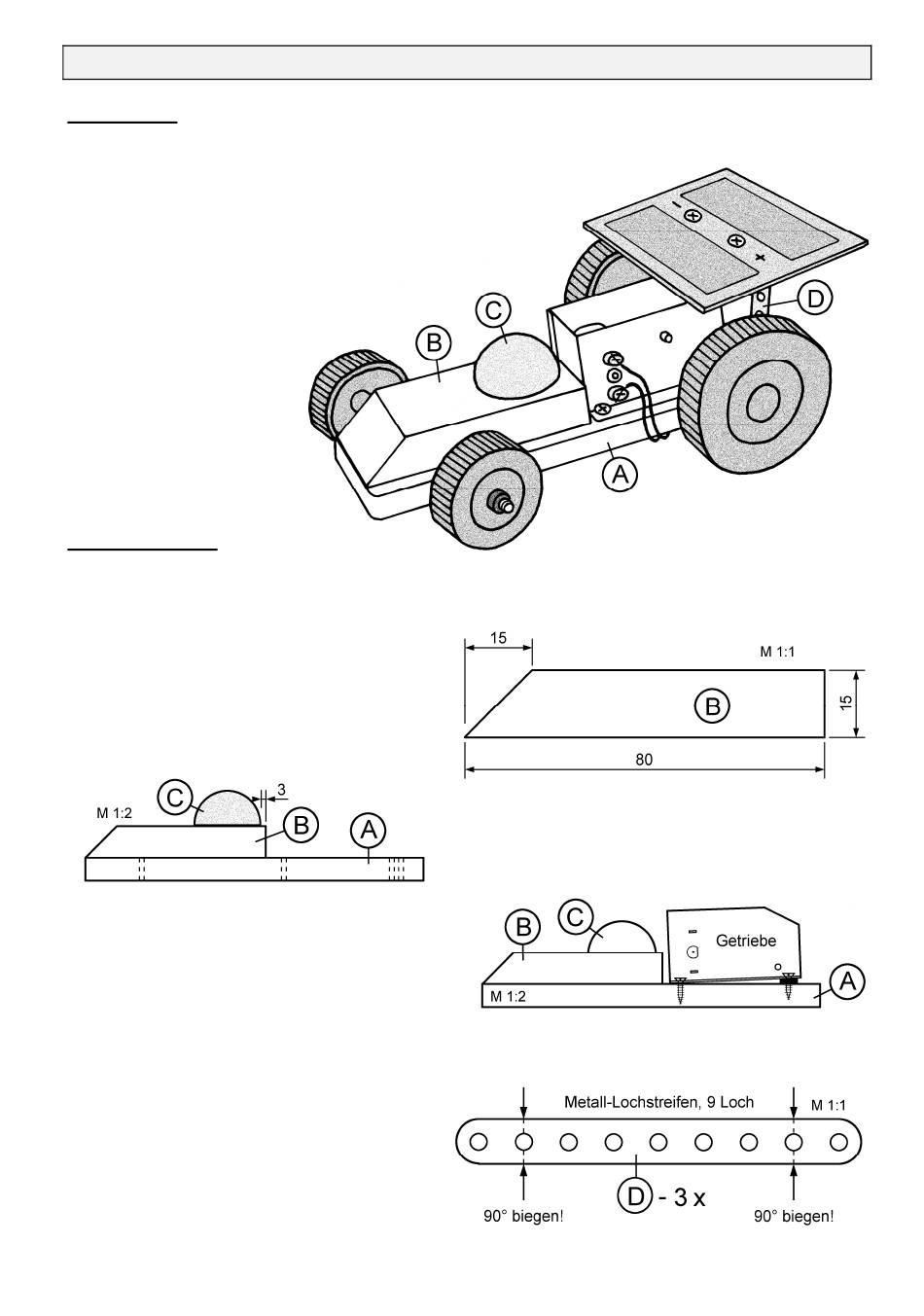

1. Schneide die Schablone für die Grundplatte (A)-(150 x 50 x 10 mm) von Seite 2 aus, übertrage die
sieben Bohrstellen mit einem Vorstecher und bohre sie mit einem Ø 2 mm Bohrer durch. Entgrate
alle Ecken und Kanten von Brett (A) mit feinem Schleifpapier.
2. Schräge eine Seite von Brett (B)-(80 x 40 x
15 mm) laut Zeichnung ab. Verwende dazu
eine Gehrungssäge oder Raspel, Feile und
Schleifpapier. Leime Brett (B) und Halb-
kugel (C) den Angaben entsprechend auf
das Grundbrett (A).
3. Kürze die Antriebsachse des Getriebes an
beiden Enden mit einem Hebel-Vornschneider
um jeweils 8 mm und entgrate die Schnitt-
kanten mit einer Feile. Befestige dann das
Getriebe mit vier Spaxschrauben 3 x 12 mm
an den Bohrungen von Grundbrett (A).
Bei den hinteren zwei Befestigungslöchern werden Gummischeiben beigelegt, um die Antriebsachse
parallel zum Brett (A) ausrichten zu können.
4. Biege die drei Metall-Lochstreifen (D)-(9
Loch) laut Zeichnung an zwei Stellen im
Winkel von 90°. Verwende dazu am besten
eine Flachzange oder einen Schraubstock.
Bohre die zwei kleineren Kunststoffräder
(Ø 37 mm) im Mittel mit einem Ø 4 mm
Bohrer durch und entgrate die Bohrlöcher
mit einem Handsenker.
Nach einem letzten Schliff sollten nun alle Holzteile
bemalt bzw. lackiert werden. Wir empfehlen dazu
schnell trocknende Acryllacke.
