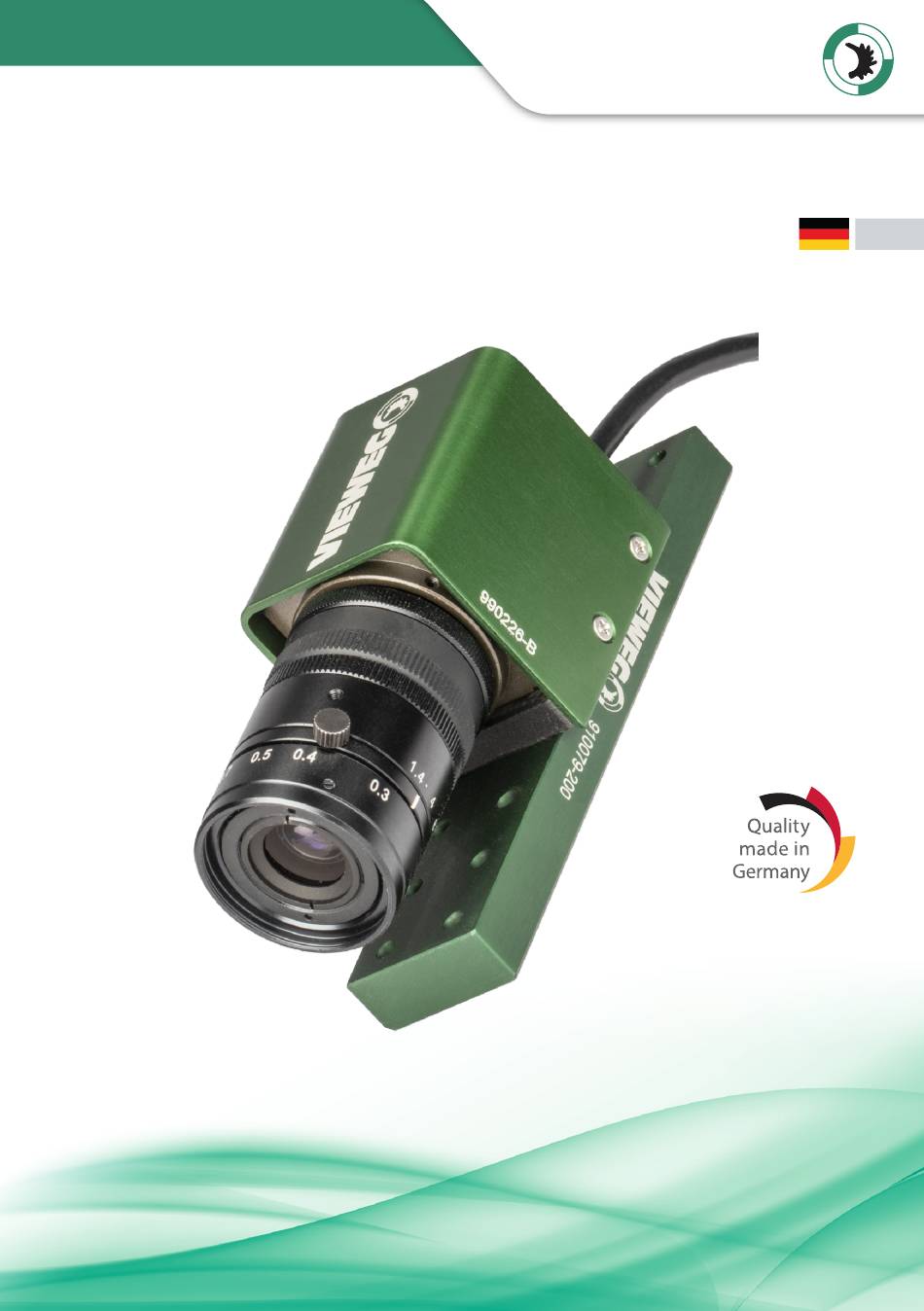

- Seite 1 VIEWEG Bedienungsanleitung USB-Kamera 508342 Version 2020/03-01 © VIEWEG GmbH...
- Seite 2 Bedienungsanleitung USB-Kamera VIEWEG...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung USB-Kamera VIEWEG Inhaltsverzeichnis 1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1 . -
Seite 4: Allgemeines
Falls Sie weitere Informationen benötigen oder wenn Fragen auftreten sollten, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug behandelt werden, dann wenden Sie sich bitte direkt an uns . Ihre VIEWEG GmbH 1.1 Bestimmungsgemäße Verwendung Die Kamera ist für den gewerblichen Gebrauch konzipiert und konstruiert . Sie dient der Erstellung und Übertragung von Bildmaterial an einen PC . -
Seite 5: Lieferumfang
Bedienungsanleitung USB-Kamera VIEWEG 1.2 Lieferumfang Im Lieferumfang sind folgende Teile enthalten: Montagebalken USB-Kabel Kamera Zwischenringe (10 mm, 5 mm) Objektiv (Brennweite 25 mm) -
Seite 6: Sicherheitshinweise
Bedienungsanleitung USB-Kamera VIEWEG 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit Wird dieses Gerät für andere Zwecke eingesetzt, als in WARNUNG dieser Bedienungsanleitung beschrieben, kann es zu Personen- oder Sachschäden kommen . Setzen Sie das Gerät nur gemäß der Anleitung ein . -
Seite 7: Inbetriebnahme
Bedienungsanleitung USB-Kamera VIEWEG Bevor die Kamera montiert und fokussiert wird muss WICHTIG die Z-Achse mindestens um den Abstand A abgesenkt werden, da sonst nicht mehr auf die Ebenen 2 und 3 fokussiert werden kann . Die Fokuseinstellung und die Öffnung der Blende kann nach der Montage am Objek- tiv mit zwei kleinen Rändelschrauben fixiert werden . -
Seite 8: Bildeinstellungen
Bedienungsanleitung USB-Kamera VIEWEG 5.2 Bildeinstellungen • Starten Sie die Software . . . . • Klicken Sie auf die Schaltfläche Teaching Camera . • Es öffnet sich das Menü „Camera Configuartion for Teaching“ • Klicken Sie auf Camera Imaging Settings •... -
Seite 9: Kalibrierung
Bedienungsanleitung USB-Kamera VIEWEG 5.3 Kalibrierung Die Kamera muss auf das Koordinatensystem des Roboters kalibriert werden . Hierfür gibt es zwei Möglichkeiten: Auto Camera TCP (Purge): Die Kalibrierung erfolgt durch Dosieren eines Punktes . Dieser wird dann mit der Kamera angefahren und automatisch kalibriert . - Seite 10 Bedienungsanleitung USB-Kamera VIEWEG Wählen Sie die Zeit („Purge Time“ in ms) groß genug, dass ein erkennbarer Tropfen dosiert wird . Klicken Sie die Schaltfläche „Purge (Register Standard Position)“ um das Dosiermaterial an der gewählten Position zu dosieren . Es wird nun ein Punkt dosiert .
- Seite 11 Bedienungsanleitung USB-Kamera VIEWEG Wählen Sie den Dosierpunkt durch „Aufziehen“ eines Rechtecks mit der Maus aus, sodass er zentral im Faden- kreuz steht . Bestätigen Sie die Auswahl durch Klicken auf die Schaltfläche „Execute“ . Klicken Sie die Schaltfläche „Execute“ um die automatische Kalibrierung zu starten .
- Seite 12 Bedienungsanleitung USB-Kamera VIEWEG Kalibrierung mit der Funktion Auto Camera TCP (Cross) 1. Setzen der Referenzposition Wählen Sie eine Position für die Referenz- marke . Verwenden Sie hierfür Ihre Maus und die Schaltflächen mit den Pfeilen, um die Dosiereinheit exakt über der Referenzmarke (z .
- Seite 13 Bedienungsanleitung USB-Kamera VIEWEG Wählen Sie die Referenzmarke durch „Aufziehen“ eines Rechtecks mit der Maus aus, sodass diese zentral im Fadenkreuz steht . Die Position des Fadenkreuzes ent- spricht der zuvor mit der Dosiereinheit angefahrenen Position . Bestätigen Sie die Auswahl durch Klicken auf die Schaltfläche „Execute“...
-
Seite 14: Dosierprogramm Mit Kameraunterstützung Erstellen
Bedienungsanleitung USB-Kamera VIEWEG Warten Sie bis die Kalibrierung abge- schlossen ist und bestätigen Sie mit „OK“ . Die Kalibrierung ist nun abgeschlossen . 6 Dosierprogramm mit Kameraunterstützung erstellen Öffnen Sie nun im Hauptfenster durch Klicken der Schaltfläche mit dem blauen... - Seite 15 Bedienungsanleitung USB-Kamera VIEWEG Öffnen Sie durch Klicken auf die Schalt- fläche „Teaching Height Settings“ (1) das Fenster zur Einstellung der Z-Höhe . Verfahren Sie die Achsen, sodass die Dosiereinheit auf der angestrebten Do- sierhöhe steht und bestätigen Sie diese durch Klicken der Schaltfläche „Set“...
-
Seite 16: Entsorgung
Bedienungsanleitung USB-Kamera VIEWEG 7 Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen . Elektrotechnische Teile dürfen nicht über den Hausmüll entsorgt werden . Nach Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) sind diese an den dafür eingerichteten Sammelstellen abzugeben um einer Wiederverwendung zugeführt zu werden . -
Seite 17: Konformitätserklärung
Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht . Produkt: USB-Teaching Camera Typ: Kamera VIEWEG Dosier- und Mischtechnik Hersteller: Gewerbepark 13 85402 Kranzberg Tel . : +49 8166 6784 -0 Fax: +49 8166 6784 -20 Folgende harmonisierte europäische Normen wurden angewandt:... - Seite 18 Bedienungsanleitung USB-Kamera VIEWEG...
- Seite 19 Bedienungsanleitung USB-Kamera VIEWEG...
- Seite 20 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
