Metzler MT4.0 Schnellstartanleitung

Metzler Funksender MT4.0
Quick Start Guide:
Prüfen Sie vor der Inbetriebnahme, ob sich der Funksender in der Betriebsart AC/DC befindet. Bei Betrieb in der Betriebsart
VBAT darf keine externe Spannung angelegt werden. Das Gerät wird dadurch zerstört!
Betriebsarten:
Um die Betriebsart zu ändern oder die integrierte CR2032 Knopfzelle zu ersetzen, öffnen Sie das
Gehäuse des Funksenders mit einem kleinen Schlitzschraubenzieher.

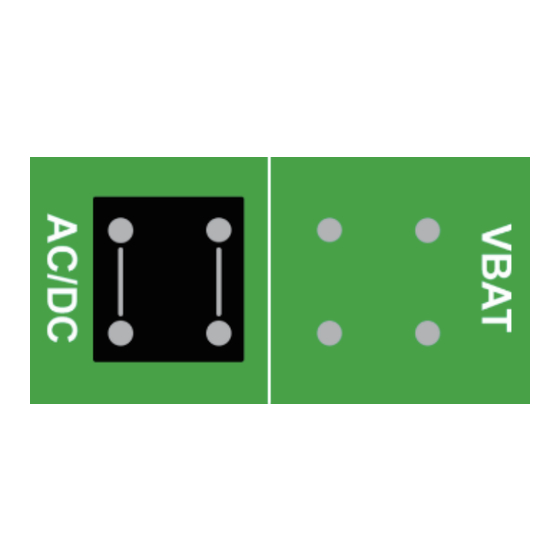

Wählen Sie über den angebrachten Jumper auf der Platine die gewünschte Betriebsart durch
Umstecken des Jumpers aus.
Wichtig:
Im Auslieferungszustand ist bereits der häufigste Anwendungsfall voreingestellt.
Betriebsart AC/DC (Auslieferungszustand):
Die Betriebsart AC/DC eignet sich für den Anschluss an Geräte mit bestehender Stromver-
sorgung wie mechanische oder elektro-mechanische Gongs. Die maximal zulässige
Spannung entnehmen Sie dem Datenblatt.
Der Funksender wird innerhalb der bestehenden Klingelanlage parallel zum Gong
angeschlossen.
(V+)
Trafo
230 V
AC/DC
(V-)
Betriebsart VBAT (Hinweise beachten!):
Die Betriebsart VBAT eignet sich für den Anschluss an einem potentialfreien Kontakt, zum
Beispiel bei Verwendung an einem Klingeltaster oder an einem Relais.
Status LED (blau):
Die blaue Status LED des Funksenders signalisiert den Betrieb des Senders.
Sobald der Sender ausgelöst wird, überträgt dieser das Funksignal für ca. 2 Sekunden und signalisiert dies mit
der LED. Sollte der Sender fehlerhaft angeschlossen sein oder der Kreislauf dauerhaft geschlossen, so leuchtet
die LED für 8 Sekunden und erlischt dann. Prüfen Sie in diesem Fall den Anschluss. Das Funksignal wird bei
Dauerklingeln für max. 8 Sekunden lang übertragen.
