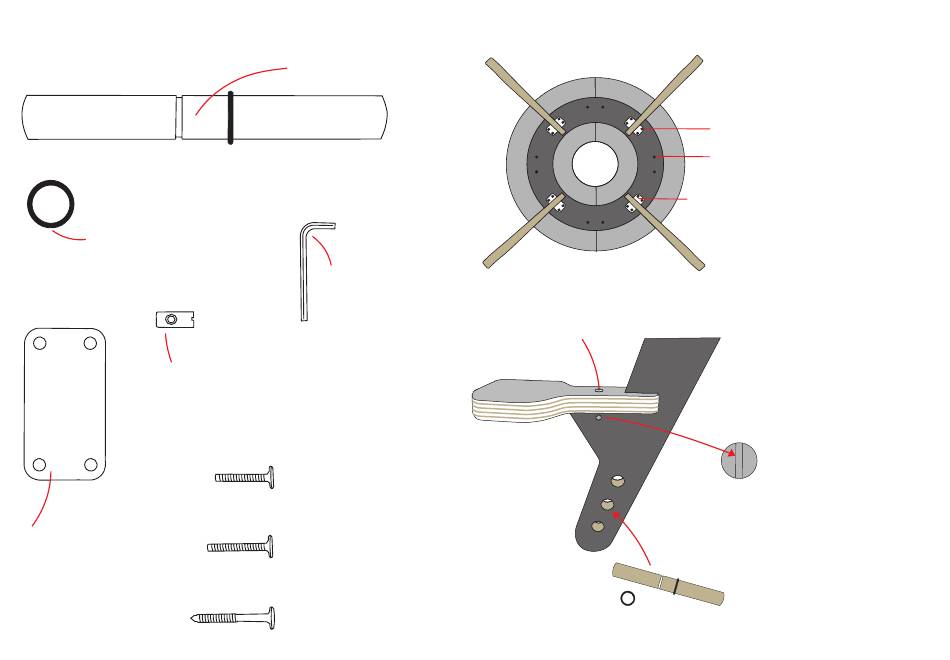

ALLE TEILE FÜR DIE MONTAGE VON TAVI
8x Gummiringe für die
Fixierung der Fußstützen
4x Querbolzen zur Befestigung
der Sitzplatten
4x Befestigungsplatten
der Tischbeine
4x Fußstützen
Inbusschlüssel
16x Schraube A
(6 x 35mm)
8x Schraube B
(6 x 40mm)
4x Schraube C
(6 x 50mm)
AUFBAUANLEITUNG
Schraube C
WICHTIG! Bitte achten Sie auf die Verwendung der richtigen Schrauben!
Schrauben bitte regelmäßig auf Festigkeit prüfen.
Die beiden Tischplatten auf einen
sauberen, festen Untergrund legen.
Den schwarzen Ring auflegen und mit
8 Schrauben B (6 x 40mm)
den
Schraube A
Schraube B
Befestigungsplatten
Die Tischbeine einstecken. Die 4
Befestigungsplatten durch die Tisch-
beine stecken und mit den jeweils
4 Schrauben A (6 x 35mm)
Sitze einschieben. Querbolzenmutter
in Bohrung einsetzen - mit Schlitz
senkrecht (siehe Abb.) Die Sitze mit
Schraube C (6 x 50mm)
der
Die 4 Rundstäbe der Fußstützen in der
gewünschten Höhe einschieben und
mit jeweils einem Gummiring fixieren.
FERTIG!
fixieren.
fixieren.
befestigen.
