3.1 Verbindungen
Braun
Blau
Regen
Kein Regen

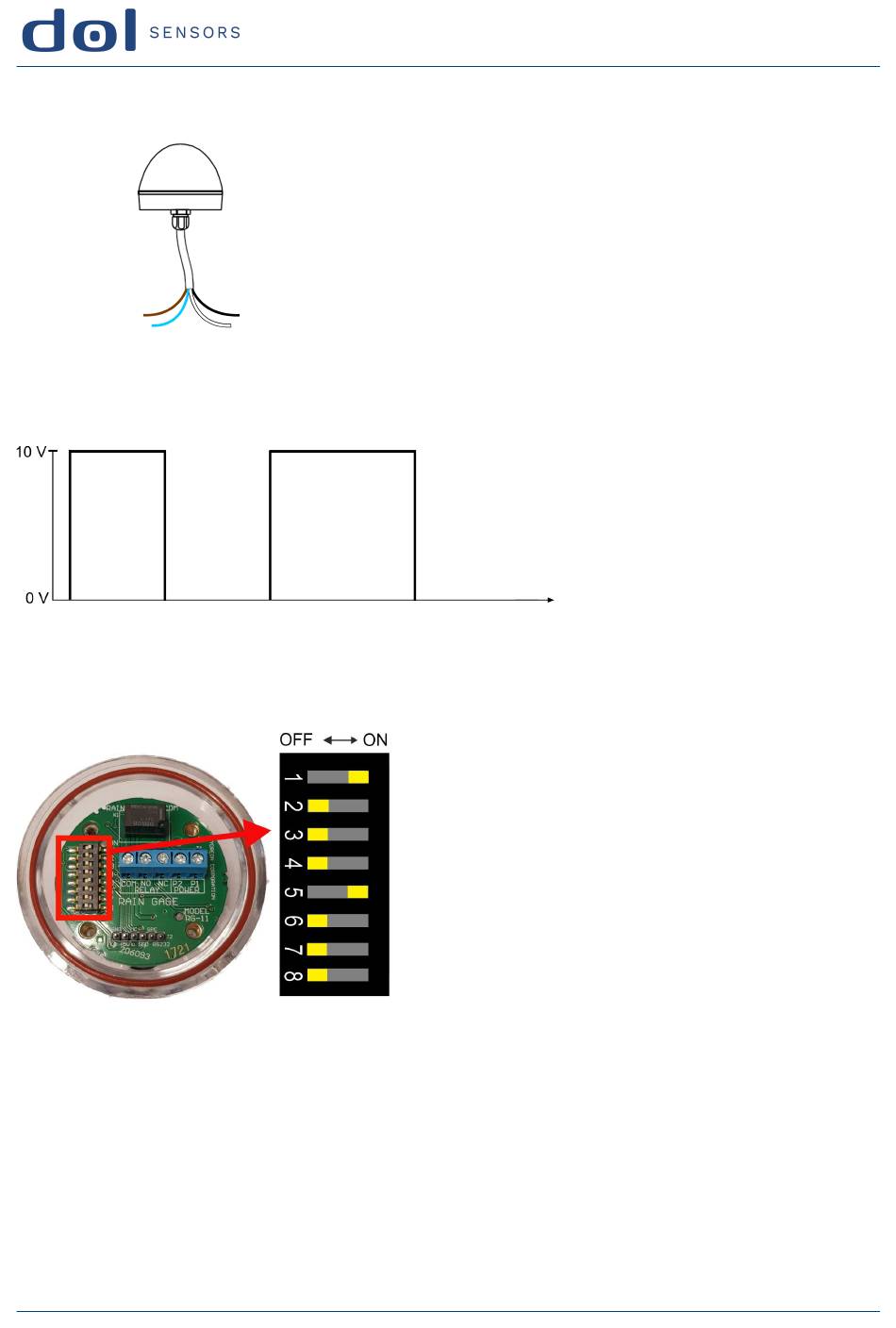

Abb. 2: Weiß und Schwarz sind Schließer, die bei einsetzendem Regen kurzgeschlossen werden. In diesem Beispiel ist
Schwarz an 10 V und Weiß an einen Eingang mit Widerstand von 0 V angeschlossen.
3.2 DIP-Schalter
Abb. 3: Korrekte Werkseinstellung der DIP-Schalter.
DOL 111
Braun:
Blau:
Schwarz: COM
Weiß:
Schwarz
Weiß
Regen
www.dol-sensors.com
12V
0V
Schließer
Kein Regen
Technische Bedienungsanleitung
3
