Midea ESK 4875 IX Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Midea Anleitungen
  4. Herde
  5. ESK 4875 IX
  6. Gebrauchsanleitung

Midea ESK 4875 IX Gebrauchsanleitung

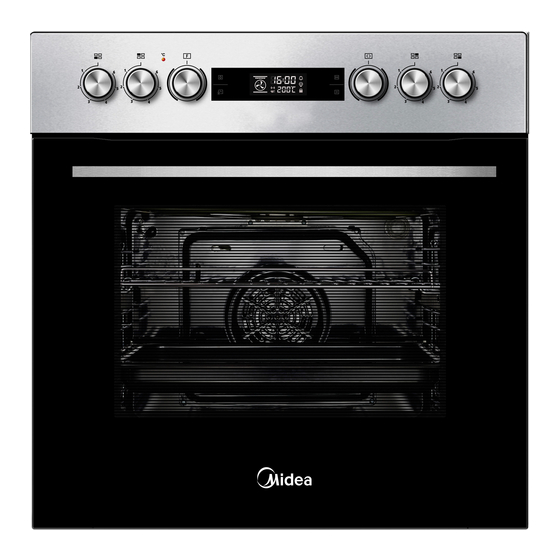

Eingebauter elektrobackofen bi-keramikkochfeld
