- Seite 1 POWERLINE-ADAPTER Bedienungsanleitung...
- Seite 2 www.bascom-cameras.com...
-
Seite 3: Inhaltsverzeichnis
EIGENSCHAFTEN ................................2 ZWEI TIPPS VORAB ................................. 3 INSTALLATION ..................................4 Schritt 1: Den ersten Powerline-Adapter an den Rekorder anschließen ..........4 Schritt 2: Den zweiten Powerline-Adapter an die Kamera anschließen ..........5 Schritt 3: Die Powerline-Adapter miteinander verbinden ................6 Schritt 4: Weitere Powerline-Adapter hinzufügen... -
Seite 4: Sicherheitshinweise
Kontaktieren Sie Ihren Händler, wenn Sie Zweifel in Bezug auf das Anschließen, die Produktsi- cherheit oder die Betriebsweise des Geräts haben. Konformitätserklärung Bascom Kameras B.V. erklärt hiermit, dass das Produkt den grundlegenden Anforderungen und den übrigen relevanten Bestimmungen der Richtlinien 2004/108/EC, 2006/95/EC und 2011/65/EU entspricht. Eine Kopie unserer Konformitätserklärung finden Sie auf... -
Seite 5: Verpackungsinhalt
Bedienungsanleitung Eigenschaften Sie installieren ein Kamerasystem ohne zusätzliche Kabel. Für die Herstellung der Verbindung nutzen Sie ein Powerline-Netzwerk. Dank PoE benötigen Sie nur ein Netzwerkkabel für jede Kamera. Sie installieren bis zu 8 Kameras an einem Standort. High-Definition-Kamerabilder Sichere Verbindungen... -
Seite 6: Zwei Tipps Vorab
Bedienungsanleitung Zwei Tipps Vorab TIPP 1: Schließen Sie Powerline-Adapter immer direkt an die Wandsteckdose an. Vermeiden Sie es, Verlängerungskabel zu verwenden, denn das könnte die Übertragung beeinträchtigen. TIPP 2: Verwenden Sie immer den richtigen Powerline-Adapter: PL1, um einen Rekorder anzuschließen. PL2, um Kameras zu verbinden. -
Seite 7: Installation
Bedienungsanleitung Installation Schritt 1: Den ersten Powerline-Adapter an den Rekorder anschließen 1. 1. Beginnen Sie mit dem Powerline- 1. 2. Schließen Sie ein Netzwerkkabel an Adapter PL1. den Powerline-Adapter an. 1. 3. Schließen Sie das Netzwerkkabel an 1.4. Stecken Sie den Powerline-Adapter den Rekorder an. -
Seite 8: Schritt 2: Den Zweiten Powerline-Adapter An Die Kamera Anschließen
Bedienungsanleitung Installation Schritt 2: Den zweiten Powerline-Adapter an die Kamera anschließen 2.1. Machen Sie mit dem Powerline- 2.2. Schließen Sie ein Netzwerkkabel an Adapter PL2 weiter. den Powerline-Adapter an. 2.3. Schließen Sie das Netzwerkkabel an 2.4. Stecken Sie den Powerline-Adapter die Kamera an. -
Seite 9: Schritt 3: Die Powerline-Adapter Miteinander Verbinden
Schritt 3: Die Powerline-Adapter miteinander verbinden 3.1. Halten Sie die Pairing-Taste auf dem ersten Powerline-Adapter (unmittelbar neben dem Rekorder) 2 Sek. lang gedrückt. PAIR BUTTON 3.2. Halten Sie die Pairing-Taste auf dem zweiten Powerline-Adapter (unmittelbar neben dem Rekorder) 2 Sek. lang gedrückt. PAIR BUTTON... - Seite 10 Bedienungsanleitung Installation 3.3. Warten Sie, bis eine Verbindung zwischen den Powerline-Adaptern zustande gekommen ist. Sobald die Verbindung erfolgreich hergestellt ist, leuchtet die PLC-LED ununterbrochen (siehe auch „Übersicht“ für weitere Informationen zu LED-Anzeigen).
-
Seite 11: Schritt 4: Weitere Powerline-Adapter Hinzufügen
Bedienungsanleitung Installation Schritt 4: Weitere Powerline-Adapter hinzufügen 4.1. Fügen Sie bis zu 8 Kameras hinzu, indem Sie Powerline-Adapter einsetzen, und befolgen Sie dabei die Schritte 2 und 3. -
Seite 12: Problemlösungen
Sie dann die Powerline-Adapter wieder in Betrieb. F: Wie kann ich einen Powerline-Adapter auf die Werkseinstellungen zurücksetzen? A: Halten Sie die Pairing-Taste 10 Sek. lang gedrückt. Der Powerline-Adapter startet neu und ist wieder auf die Werkseinstellungen zurückgesetzt. F: Was bedeuten die LED-Anzeigen? A: Auf der Seite über LED-Anzeigen finden Sie eine kurze Beschreibung dazu. -

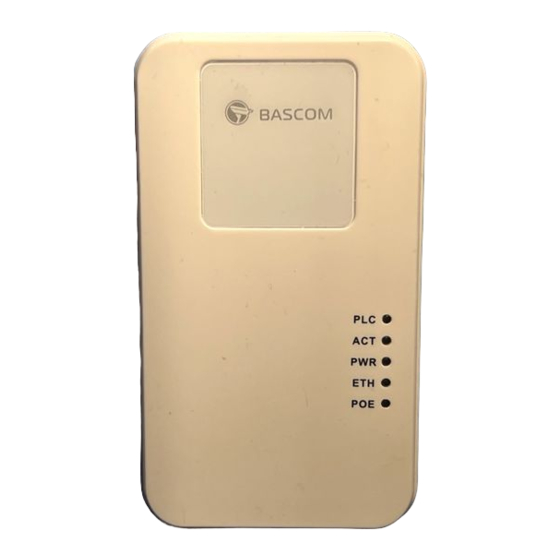

Seite 13: Übersicht
Bedienungsanleitung Übersicht Pair Pair... -
Seite 14: Netzwerkverbindung
Die Pairing-Taste wird dazu genutzt, eine Verbindung zu einem anderen Powerline-Adapter herzustellen oder den Powerline-Adapter zu resetten. Halten Sie die Pairing-Taste 2 Sek. lang gedrückt, um eine Verbindung zu einem anderen Powerline-Adapter herzustellen. Halten Sie die Pairing-Taste 10 Sek. lang gedrückt, um den Powerline-Adapter auf die Werkseinstellungen zurückzustellen. LED-Anzeigen STATUS... -
Seite 15: Technische Daten
0ºC bis 40ºC Eingangsleistung 100-240 VAC, 50/60 Hz 100-240 VAC 50/60Hz Garantie Alle Bascom-Produkte haben 2 Jahre Garantie. Sollte Ihr Produkt innerhalb dieser 2 Jahre defekt werden, kontaktieren Sie bitte Ihren JAHRE Händler, um die Garantie in Anspruch zu nehmen. GARANTIE...
