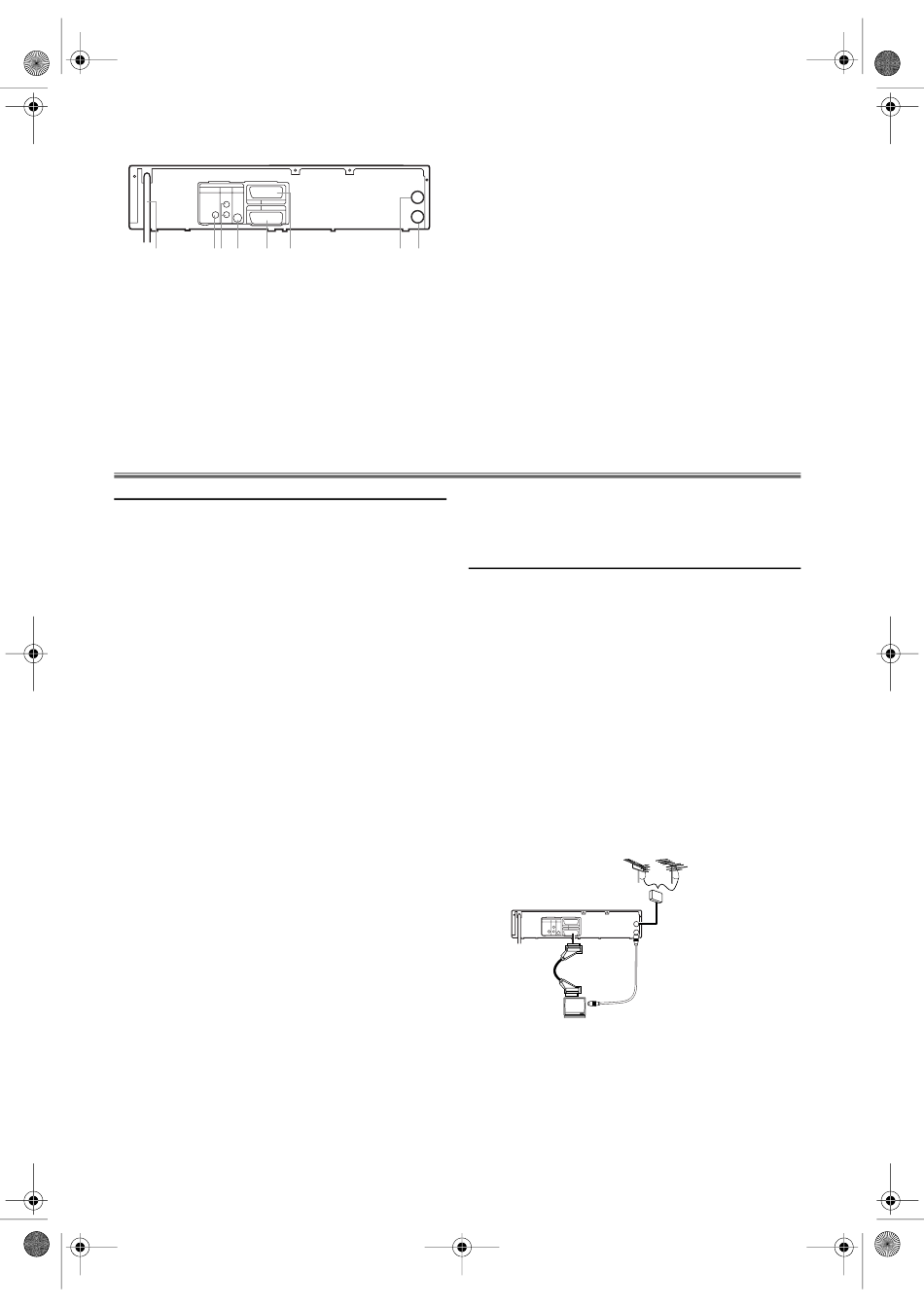

Rückansicht
DVD
DIGITAL
ANALOG
S-VIDEO
AUDIO OUT
AUDIO OUT
OUT
VCR
AV2 (DECODER)
L
DVD/VCR
AV1 (TV)
COAXIAL
R
1
2 3 4
5
6
1.
Netzkabel
Schließen Sie das Netzkabel an eine Steckdose an.
2.
DIGITAL AUDIO OUT (COAXIAL)-Ausgäng (nur DVD)
Zur Verbindung an einen Verstärker mit digitalen
Eingängen wie z.B. einen Dolby Digital-Decoder, DTS-
Decoder, usw. Verwenden Sie ein handelsübliches
Koaxialkabel.
3.
ANALOG AUDIO OUT-Ausgänge (nur DVD)
Zur Verbindung mit den Eingängen Ihres TV-Geräts oder
Ihrer Stereoanlage. Verwenden Sie handelsübliche Audio-
Kabel.
INSTALLATION IHRES DVD/VCR
Vorbereitung der Anschlüsse
• Stellen Sie vor dem Anschluss sicher, dass das anzuschließende
Gerät und die Anlage ausgeschaltet sind.
• Schlagen Sie bitte in den Bedienungsanleitungen Ihres
Fernsehers, Ihrer Stereoanlage oder sonstiger anzuschließender
Geräte nach.
• Stellen Sie sicher, dass die Anschlusskabel des Gerätes vom
Antennenkabel des Fernsehers getrennt sind, wenn Sie das
Gerät anschließen, da diese sonst elektrische
Empfangsstörungen verursachen könnten, wenn Sie
Fernsehprogramme anschauen.
• Ein DTS-Audio-Signal kann nicht mit einem analogen
Anschluss hergestellt werden.
• Für die bestmöglichen Anschlüsse schlagen Sie bitte ggf. in den
Bedienungsanleitungen Ihres Fernsehgerätes, DVD/VCR,
Ihrer Stereoanlage oder sonstiger Geräte nach.
• Stellen Sie abhängig von den Möglichkeiten ihrer vorhandenen
Geräte, einen der folgenden Anschlüsse her.
Die nachstehenden Richtlinien sind Optionen für die beste
verfügbare Bild- und Klangqualität auf Ihrem DVD/VCR.
1)
Benutzen Sie den SCART-Ausgang (DVD/VCR (AV1 TV))
für die bestmögliche Bildqualität (für DVD- und VCR-
Funktionen).
2)
Benutzen Sie den S-VIDEO OUT für eine bessere
Bildqualität (nur für DVD-Funktionen).
HINWEIS: •
Wenn Ihr Fernsehgerät Eingangssignale des Typs
RGB unterstützt, erzielen Sie mit dem Euro AV
(Scart)-Anschluss die beste Bild- und Tonqualität.
Wenn Ihr Fernsehgerät allerdings keine
Eingangssignale des Typs RGB unterstützt, wird die
Verwendung der S-VIDEO OUT- und ANALOG
AUDIO OUT-Ausgänge empfohlen (nur für DVD-
Funktionen).
Klang
1)
Benutzen Sie den SCART-Ausgang (DVD/VCR(AV1 TV))
für die bestmögliche Klangqualität (für DVD- und VCR-
Funktionen).
2)
Digitale Audio-Anschlüsse liefern die beste Tonqualität.
Schließen Sie den DIGITAL AUDIO OUT-Ausgang des
Gerätes (COAXIAL) an Ihren Verstärker oder Receiver an
(nur für DVD-Funktionen).
3)
Sollten digitale Anschlüsse nicht möglich sein, schließen Sie
den ANALOG AUDIO OUT Ausgang des Gerätes (Links
und Rechts) an Ihren Verstärker, Receiver, Stereoanlage oder
Fernsehgerät an (nur für DVD-Funktionen).
WARNUNG!
• Niemals Anschlüsse herstellen oder ändern, wenn das Gerät
eingeschaltet ist.
• Schließen Sie das Gerät direkt an Ihr Fernsehgerät anstatt
beispielsweise an einen Videorekorder an, um Verzerrungen zu
vermeiden, denn DVD-Video-Disks sind kopiergeschützt.
4.
S-VIDEO OUT-Ausgang (nur DVD)
Zur Verbindung mit dem S-VIDEO-Eingang Ihres TV-
Geräts. Verwenden Sie ein handelsübliches S-Video-Kabel.
5.
AV1 (TV)-Eingang
AERIAL
Zur Verbindung mit dem Scart-Eingang Ihres TV-Geräts.
RF OUT
Verwenden Sie das mitgelieferte Scart-Kabel.
6.
AV2 (DECODER)-Eingang (nur VCR)
Zur Verbindung mit einem Video-Gerät, Camcorder, Sat-
7 8
Receiver, DVB-T Receiver oder einer anderen Audio/
Video-Quelle über ein Scart-Kabel.
7.
AERIAL-Eingang
Zum Anschluss an eine Antenne oder das Kabelnetz.
8.
RF OUT-Ausgang
Zur Verbindung mit dem Antenneneingang Ihres TV-
Geräts, Kabeltuners oder DBS-Geräts. Verwenden Sie das
mitgelieferte RF-Kabel.
VORSICHT: Berühren Sie nicht die
innenliegenden Stifte in den
Buchsen auf der Rückseite.
Elektrostatische Entladung kann
das Gerät dauerhaft
beschädigen.
• Schließen Sie den Ausgang ANALOG AUDIO OUT des
Gerätes nicht an den Eingang PHONO IN Ihres Verstärkers
oder Receivers an.
• Wenn Sie das Scart-Kabel verwenden, müssen die analogen
Audiokabel nicht angeschlossen werden.
Anschluss an ein Fernsehgerät
1)
Trennen Sie die Verbindung des Stromkabels des
Fernsehgerätes und der Steckdose.
2)
Trennen Sie die Verbindung zwischen dem TV-Gerät und der
Antenne bzw. dem Kabelanschluss.
3)
Verbinden Sie die Antenne oder den Kabelanschluss mit dem
AERIAL-Anschluss des Geräts.
4)
Verbinden Sie den RF OUT-Anschluss dieses Gerät mit dem
Antenneneingang Ihres Fernsehers. Verwenden Sie das
mitgelieferte RF-Kabel.
5)
Verbinden Sie den AV1 (TV)-Anschluss dieses Geräts mit
dem SCART-Eingang Ihres Fernsehers. Verwenden Sie das
mitgelieferte Scart-Kabel.
6)
Schließen Sie das TV-Gerät und das Gerät an das Stromnetz
an.
HINWEIS: •
Die Verbindung zwischen dem TV-Gerät und des
Geräts erfolgt über den AV1 (TV)-Anschluss.
Verbindungen über den AV2 (DECODER)-Anschluss
arbeiten nicht ordnungsgemäß.
•
Das Wiedergabebild über DVD und VCR kann über
das RF-Kabel nicht erreicht werden. Das RF-Kabel
dient ausschließlich zur Übertragung des
Antennensignals Richtung TV-Gerät.
DVD
DIGITAL
ANALOG
S-VIDEO
AUDIO OUT
AUDIO OUT
OUT
VCR
AV2 (DECODER)
L
COAXIAL
DVD/VCR
AV1 (TV)
R
Scart-Kabel
(mitgeliefert)
an 21-poligen
Scart-Anschluss
(TV)
Wenn Ihr TV-Gerät nicht über einen SCART-Eingang
verfügt, jedoch mit einem S-VIDEO-Eingang versehen ist,
1)
Befolgen Sie die Schritte
"Anschluss an ein Fernsehgerät".
2)
Verbinden Sie den S-VIDEO OUT-Anschluss dieses Gerätes
mit dem S-VIDEO-Eingang Ihres Fernsehers.
3)
Verbinden Sie die ANALOG AUDIO OUT-Anschlüsse
dieses Gerätes mit den analogen Audio-Eingängen Ihres
Fernsehers.
4)
Schließen Sie das TV-Gerät und das Gerät an das Stromnetz an.
6
VHF
UHF
VHF/UHF-
Verteiler
AERIAL
RF OUT
RF-Kabel
(mitgeliefert)
an AERIAL-Anschluss
1)
4)
bis
unter dem Abschnitt
DE
