Per LED:

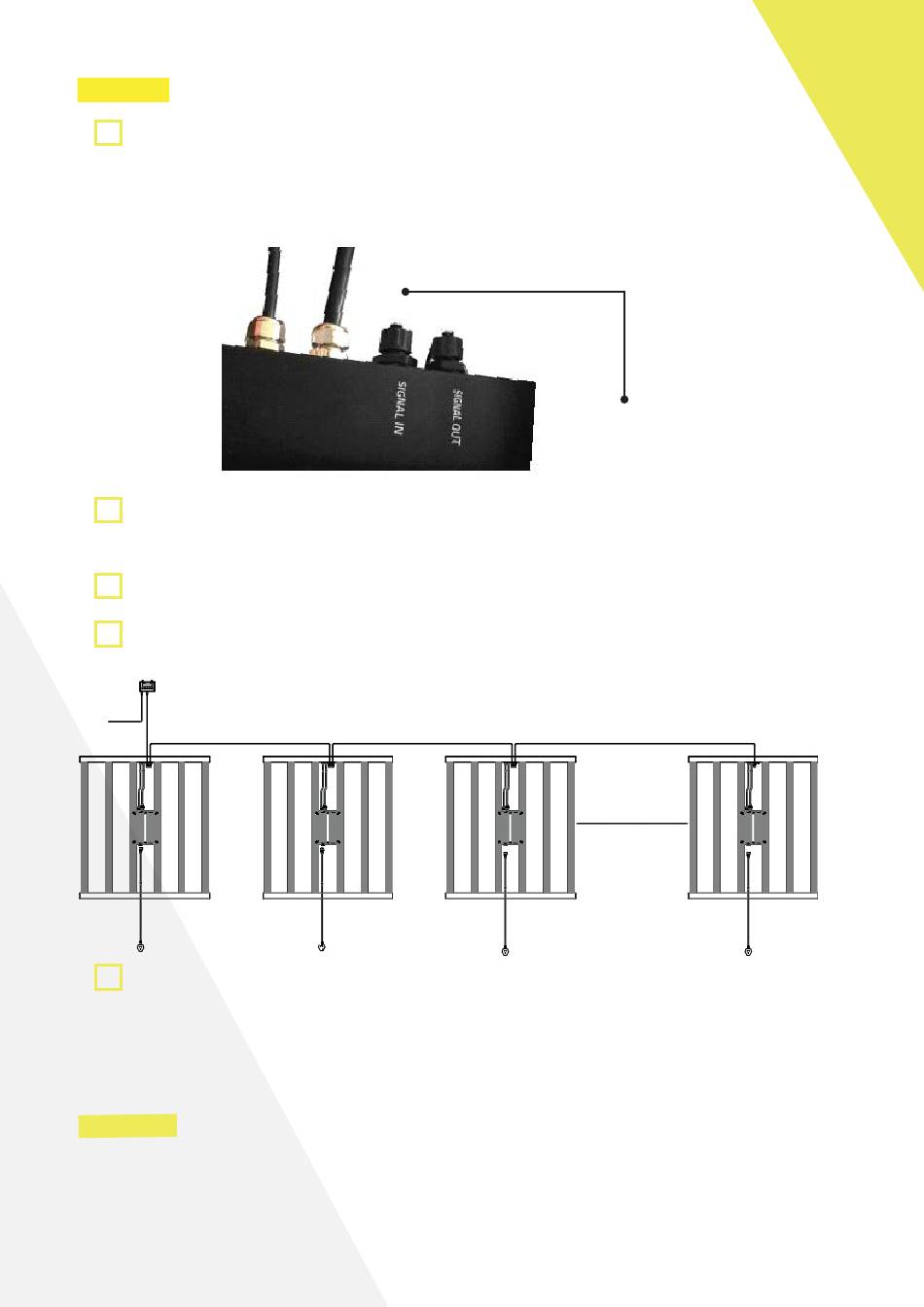

1. Montare gli apparecchi secondo il piano di illuminazione. Interconnetterli
come descritto nel manuale del dispositivo, utilizzando il cavo di controllo
LED fornito con il controller e un cavo di collegamento di controllo
acquistato separatamente per ciascun dispositivo aggiuntivo da
collegare in serie.
Usando il cavo di collegamento di controllo LED, collegare la porta "Signal Out"
2.
del dispositivo LED 1 (Apparecchio a LED "Frame B") alla porta
"Signal In" dell'apparecchio a LED 2.
Collegare la porta "Signal Out" dell'apparecchio LED 2 a
3.
la porta "Signal In" sull'apparecchio a LED 3.
4.
Il collegamento a margherita collega di conseguenza tutti i restanti
apparecchi a LED in serie.
5. Collegare gli apparecchi a LED alla rete elettrica.
Nota! Ciascuno dei due canali del controller (Zona A e Zona B) può controllare
fino a 50 apparecchi a LED. È possibile utilizzare questi canali per controllare
apparecchi a LED in due stanze separate o per controllare fino a 100 apparec-
chi in una stanza.
Attenzione! Ciascun canale (zona) può controllare solo dispositivi / driver LED
della stessa potenza; La zona A può controllare le apparecchiature a LED con la
stessa potenza della zona B o la zona B può essere impostata per controllare
diverse apparecchiature a LED alimentate, ad esempio: la zona A può essere
impostata per controllare le apparecchiature a LED da 600 W e la zona B per
controllare le apparecchiature a LED da 465 W o 1000 W.
CONNETTI ONTROLLER
CAVO PER SIGNAL IN
