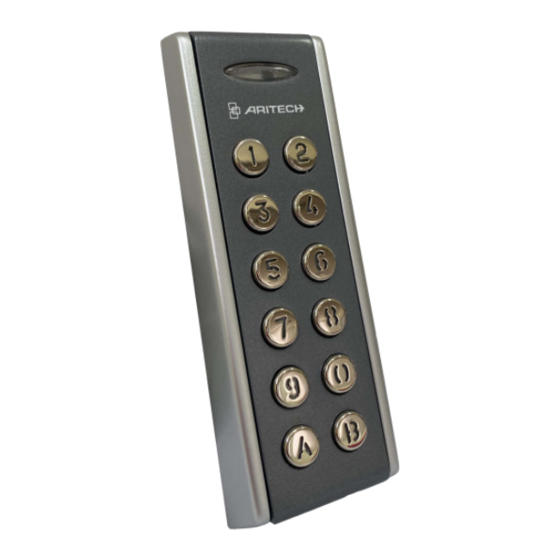

Aritech ACL585 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Aritech Anleitungen
  4. Tastaturen
  5. ACL585
  6. Installationsanleitung

Aritech ACL585 Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 5

Quicklinks

Diese Anleitung herunterladen

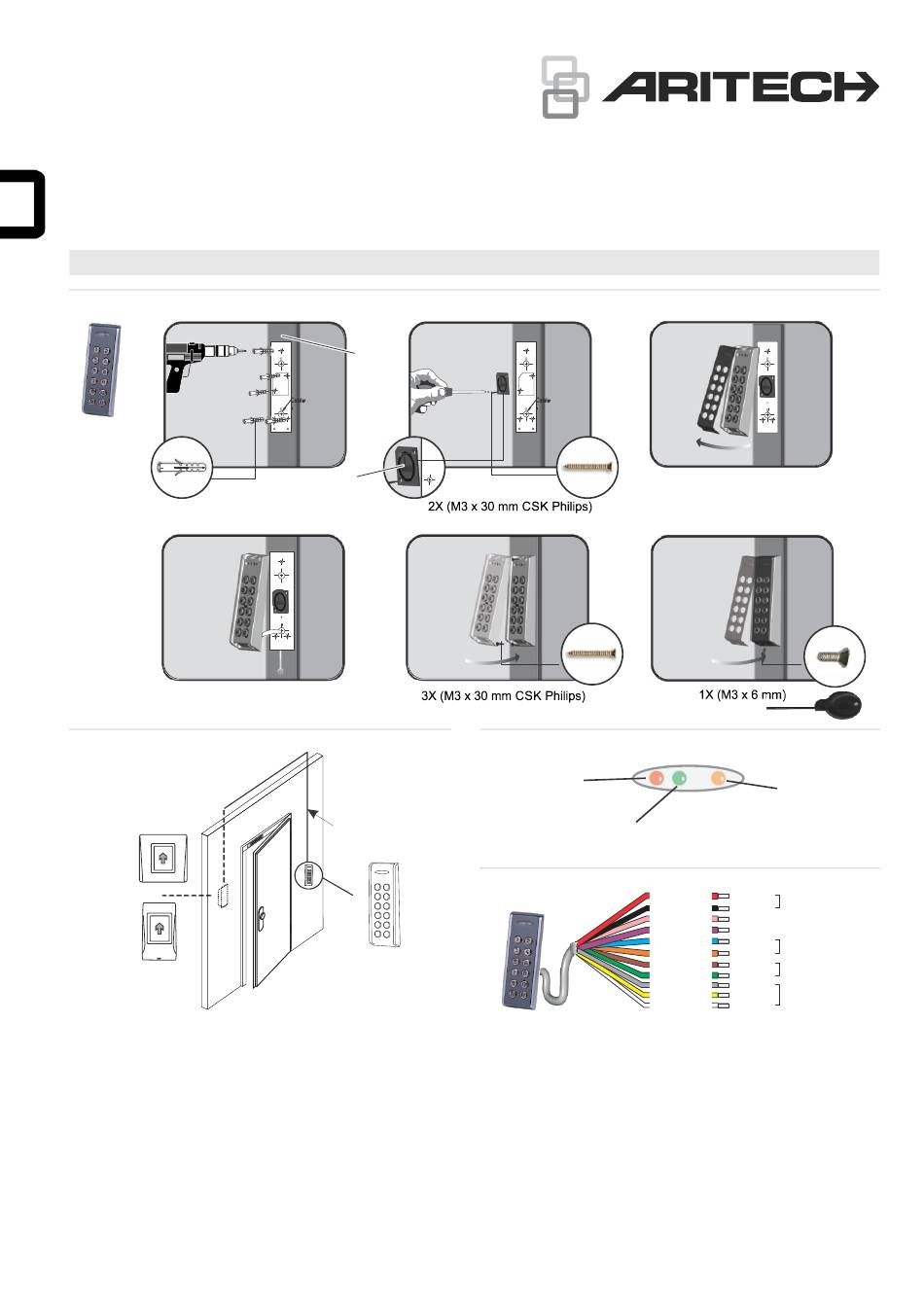

ACL585 Standalone Keypad Installation Sheet
EN DE ES FR
IT
NL
1: ACL585
1.
5 mm
4.
2
ACL870FL-PB
ACL870SU-PB
© 2021 Carrier
2.
(A)
(B)
5.
3
ACL870FL-PB
RS-485
(max. 50 m)
4
1 / 16
3.
6.
(1) (2)
Red LED
Relay Status
(Output 2 in
)
Green LED
Relay Status (Output 1)
(1) Red
(2) Black
(3) Pink
(4) Violet
(5) Blue
(6) Orange
(7) Brown
(8) Green
(9) Gray
(10)Yellow
(11) White
P/N 466-5611-ML • REV A • ISS 30JUL21
(3)
Orange LED
Key press
and Menu
12/24V
Power supply
AC DC
/
R 485 A
S
R 485 B
S
GND
Push Button
PB
T1
Tamper
T2
NC
COM
Relay (2 A)
NO
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Aritech ACL585

Inhaltszusammenfassung für Aritech ACL585

  • Seite 5: Beschreibung

    Schalter um. Warten Sie auf den Signalton und den OK-Signalton (kurz, kurz, lang). Nach dem OK-Signalton sind die Tastatur und Beschreibung das ACL870FL-PB/ACL870SU-PB gekoppelt. Die ACL585-Standalone-Tastatur ist eineStandalone-Code- Tastatur mit Aluminiumgehäuse. Konfiguration Zurücksetzen des Mastercodes Verdrahtung der Tastatur Siehe Abbildung 4.

  • Seite 6: Technische Daten

    Bestimmungen der Richtlinie 2014/30/EU und/oder 2014/35/EU entspricht. Für weitere Informationen siehe firesecurityproducts.com Beispiel oder www.aritech.com. So weisen Sie mit dem Standard-Mastercode 000 Benutzer 5 den Benutzercode 12345 und Relais 2 zu, das 4 Sekunden lang aktiviert wird: Drücken Sie 000, B, dann 0, 005, 12345, A. Drücken Sie 3, 005, 2, A.
  • Seite 7 Espere el pitido y el pitido OK (pitido corto, corto y largo). Después del pitido OK, se emparejan el teclado y ACL870FL-PB / ACL870SU-PB. Descripción El teclado autónomo ACL585 es un teclado para PIN en una Configuración carcasa de aluminio. Restablecer código maestro Cableado del teclado Precaución:...
  • Seite 16 P/N 466-5611-ML • REV A • ISS 30JUL21 16 / 16...
