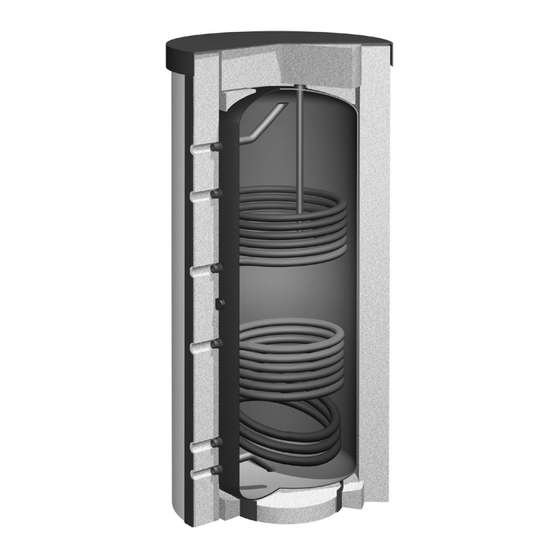

1.3 Bestimmungsgemäßer Gebrauch Verletzungsgefahr beim Transport durch das hohe Ge- wicht! Sicherheitsschuhe und Schutzhandschuhe tragen. Der ECOplus ist ein emaillierter Stahlspeicher für die Trinkwassererwärmung in geschlossenen Heizungs- und Stöße oder Schläge beim Transport oder Aufstellung Solaranlagen. Er darf nur mit Trinkwasser befüllt werden.
Seite 3
Abb. 2 Lieferumfang Abb. 3 Kippen des Speichers zum Einlegen der Bodenisolierung DE-XXX_ECOplus-Solarspeicher_MA-211026-1WA10603...
Fühlerklemmleiste 7 Solarkreis Rücklauf Abb. 5 Anschluss des Solar- und Nachheizkreises, Zubehör: Anschlussverschraubungen mit Konvektionsbremse CON- VECTROL ➔ ECOplus Kombianschlusssatz Art.-Nr. 13900207 3.5 Einschraubheizkörper montieren Als Option ist ein elektrischer Einschraubheizkörper ● erhältlich, der in die 1½“-Muffe montiert werden kann (Abb.
3.7 Fremdstromanode montieren 4 Inbetriebnahme 4.1 Abnahmeprotokoll Die installierte Opferanode kann gegen eine wartungs- freie Fremdstromanode ausgetauscht werden (Abb. 8). Erdungskabel entfernen und vorhandene Opferanode Die Garantieleistungen können im Reklamationsfall nur ● herausschrauben (1), (2). dann in Anspruch genommen werden, wenn die korrekte Fremdstronanode einschrauben und beiliegende An- Inbetriebnahme im Abnahmeprotokoll durch eine autori- ●...
5 Dämmung anlegen Die Manteldämmung besteht aus Polyester-Faservlies mit kratz- und stoßfester Polystyrolhülle (je nach Speichertyp 1 oder 2 Teile). Je höher die Umgebungstemperatur, des- to flexibler ist die Polystyrolhülle und es sinkt die Bruch- neigung. Manteldämmung daher nicht unter 20 °C montieren und im Kalten gelagerte Dämmungen zur Montage auf Zim- mertemperatur vorwärmen! Für die Montage keine Werkzeuge oder Spannbänder...
