- Seite 1 S I M A R I N E ® CARAVAN SPDU-52 USERS MANUAL V1.0...
- Seite 12 S I M A R I N E ® CARAVAN SPDU-52 BENUTZERHANDBUCH V1.0...
- Seite 13 Table of contents 1. Einleitung ................. 3 2. Sicherheit ................. 3 3. Überblick ................4 4. Installation ............... 4 Einbau ........................ 4 Kabel ........................5 SICOM Panels ..................... 5 Widerstands und Spannungseingänge ............6 4 Stage Level 1 & 2 .................... 6 Batterien, Ladegeräte, Masse, Hauptschalter ..........
-
Seite 14: Einleitung

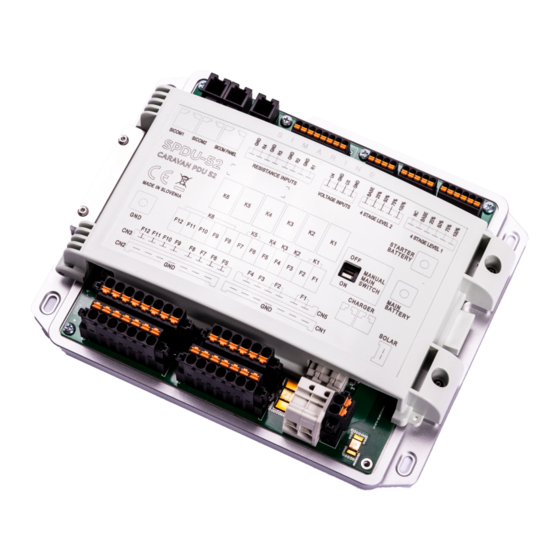

Einleitung Die Stromverteilereinheit Simarine SPDU-52 ist ein sehr vielseitiges Modul. Sein Zweck ist es, andere Module und Shunts zu versorgen, die vom Caravan Panel verwendet werden. Das SPDU-52 verfügt über 3 SICOM-Ports, zwei für zusätzliche Stromausgänge Ein-/Ausgänge (SICOM 1, SICOM 2) und einen für das Caravan Panel (SiCOM PANEL). -
Seite 15: Überblick
Überblick A - 2 SiCom, 1 SiCOM Panel B - Widerstandseingänge C - Spannungseingänge D - 4 Stufen Ebene 2 E - 4 Stufen Ebene 1 F - Haupt- und Starterbatterie G - manueller Hauptschalter H - Solarladegerät I - Ladegerät J - Ein- und Ausgänge K - gemeinsame Masse Installation... -
Seite 16: Kabel
SICOM Panels A - SiCOM1 Port, verwendet für einen optionalen Stromeingang (z. B. zusätzlicher Port zum Anschluss eines SIMARINE-Moduls). B - SiCOM2 Port, verwendet für einen optionalen Stromeingang. C - SiCOM PANEL Port wird zum Anschluss des Caravan Panels verwendet. -
Seite 17: Widerstands Und Spannungseingänge
Widerstands und Spannungseingänge A - Widerstandseingänge, die Kabelbelegung spielt keine Rolle, weil das hier verwendete Kabel schwarz ist (das schwarze Kabel geht an R und GND). Die Widerstandseingänge sind für Potenzialverbindungen, die auf Widerstand basieren (z. B. Tanks, Gefrierschrank usw.). B - Spannungseingänge, verwendet man für Benutzersensoren. -
Seite 18: Batterien, Ladegeräte, Masse, Hauptschalter
25 %-, 50 %-, 75 %- und 100 %-Eingang angeschlossen. Die NC steht für „not connected“, das heißt, dass Sie keinen Eingang benötigen. B - 4 Stufen Level 2, das gleiche wie der 4-Stufen-Level-1-Sensor, Sensoren, die an die Basis angeschlossen sind, und einzelne Sensoren an den 25 %, 50 %, 75 % und 100 % Eingang. -
Seite 19: Relais Und Eingänge
Relais und Eingänge A - Relais K1-K6 Die Konfiguration für die Funktionalität der Tasten K1–K6 kann im Programm geändert werden. Die Standardeinstellungen sind jedoch die folgenden: K1 - Kühlschrank · K2 - Heizung · K3 - AC · K4 - Aux ·... -
Seite 20: Diagram
4 Stufen Level 1 & 2, jeder Pin ist mit einer Prozentmarke (25 %, 50 %, 75 %) verbunden und einer ist mit dem Basiseingang für die Stromversorgung verbunden. Die NC in der 4-Stufen-Ebene 1 steht für „not connected“ und benötigt keinen Eingang. -
Seite 21: Technische Einzelheiten
Technische Einzelheiten SPDU-52 In Betrieb Spannungsbereich Hauptbatterie 8–22VDC Starterbatterie 8–22VDC Temperaturbereich Von -10 bis +70 °C (von +10 bis +160 ° Stromverbrauch bei 12V In Betrieb 15mA Ausschalten 0,25mA Strommessung Kanal 1 (Solar) 0–25A Kanal 2 (Ladegerät) 0–50A Kanal 3 (Hauptbatterie) 0–100A Kanal 4 (Starterbatterie) 0–50A... -
Seite 22: Fehler Beseitigung
Batterien Shunts Temperatursensoren Tankfüllstandssensoren Neigungssensoren Smartphone App Loggerkapazität bis 3 Jahre Fehler Beseitigung Wenn das Caravan Panel ein falsches Zeichen für den Strom Wert anzeigt. Überprüfen Sie, ob die Shunts richtig installiert sind. Das heißt, der Minuspol (optional Pluspol) der Verbraucher/Generatoren wird mit den IN-Anschluss der Shunts verbunden.
