7. Betrieb

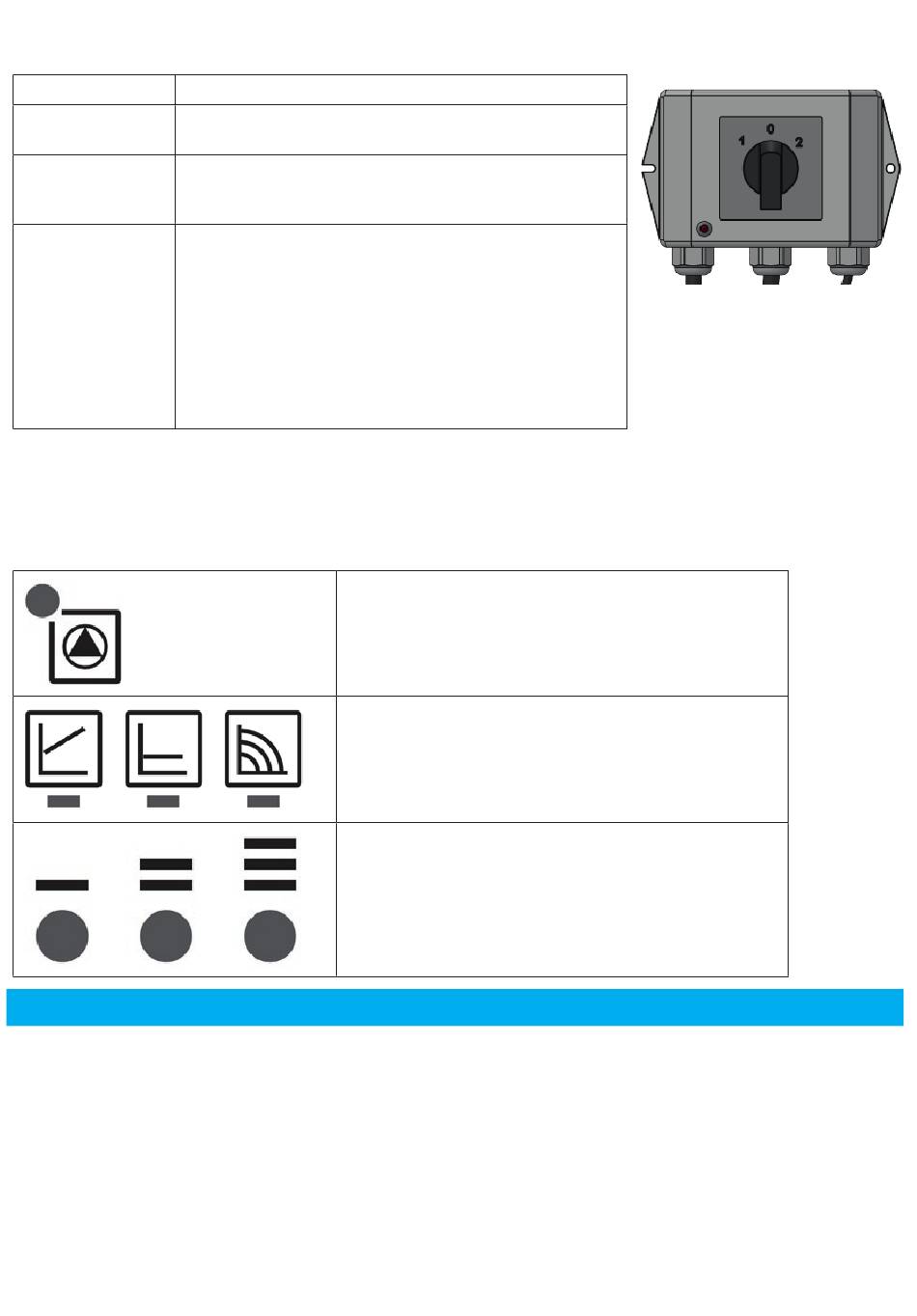

7.1 Steuerung

Wahlschalter Reaktion der Zirkulationspumpe C10
Umwälzpumpe und Einschraubheizkörper sind außer Betrieb.
Stellung -0-
Die Anzeigelampe leuchtet nicht.
Zirkulationsbetrieb
Stellung -1- • Die Umwälzpumpe läuft => Das Wasser zirkuliert in der Ringleitung.
• Der Einschraubheizkörper ist ausgeschaltet.
Zirkulations- und Heizbetrieb
• Die Umwälzpumpe läuft. => Das Wasser zirkuliert in der Ringleitung.
• Der Einschraubheizkörper ist betriebsbereit.
• Der Einschraubheizkörper wird eingeschaltet, wenn die eingestellte
Stellung -2-
• Nach dem Erreichen der Vorlauftemperatur schaltet sich das Heizele-
• Nach dem Unterschreiten der eingestellten Vorlauftemperatur schal-
7.2 Umwälzpumpe
Anschlussspannung
Schutzart
Umgebungstemperatur +25 °C 0 °C bis +70 °C
max. Betriebsdruck
Achtung!
Werkseinstellung: Konstant-Drehzahl, Kennlinie III. Die Pumpe sollte im Dauerbetrieb immer mit konstanter Drehzahl – Kennlinie III
betrieben werden. Die komplette Betriebsanleitung für die Umwälzpumpe ist auf der Kerbl Internetseite zum Download zu finden.

7.3 Heizelement

Anschlussspannung
Schutzart
Temperaturregler (TR)
Anschlag links:
Anschlag rechts:
Werkseinstellung (TR)
Sicherheitstemperaturbegrenzer (STB)
Vorlauftemperatur unterschritten wird. Die rote LED Lampe an der
Steuerung leuchtet.
ment aus. Die rote LED Lampe erlischt.
tet das Heizelement wieder an.
1 ~ 230 V +10 %/-15 %, 50/60 Hz
IP X4D
10 bar (1000 kPa)
• Meldeanzeige
• LED leuchtet grün im Normalbetrieb
• LED leuchtet/blinkt bei Störung (siehe Kapitel 10.1)
• Anzeige der gewählten Regelungsart Δp-v, Δp-c
und Konstant-Drehzahl
• Anzeige der gewählten Kennlinie (I, II, III) innerhalb
der Regelungsart
230 V / L1 / N / PE / 50 Hz
IP 54
5 - 35 °C
5 ° C
35 ° C
5 °C ein, 15°C aus
95 °C - 8 K
