Vor Einbau, Inbetriebnahme oder Bedienung des Gerätes lesen Sie bitte die vorliegende Anleitung vollständig und sorgfältig. 1. Sicherheitshinweise VORSICHT Folgende Punkte sind zu beachten: • Die geltenden Gesetze, Normen und Bestimmungen. • Der Stand der Technik zum Zeitpunkt der Installation. •...
Seite 3

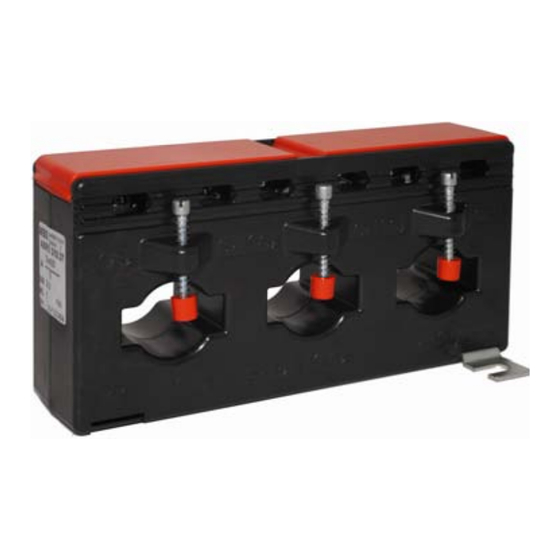

2. Funktionsbeschreibung Stromwandler der Baureihen ASRD sind jeweils 3 induktive, nach dem Trafoprinzip arbeitende, Einleiter-Stromwandler, die zu Dreiphasen-Stromleitersätzen zusammengefasst sind. Sie dienen zur Anpassung der primären Messgröße an die Eingangsnenngrößen der angeschlossenen Messgeräte. Auf Grund des angewendeten Messprinzips eignen sich diese Stromwandler ausschließlich zur Verwendung in Wechselstromnetzen.
Seite 4
4. Installation • Sorgen Sie während Montage, Wartungs- und Installationsarbeiten für eine sichere Arbeitsumgebung. Unterbrechen Sie die Stromzufuhr der Primärleiter und sichern sie diese gegen unbeabsichtigtes Wiedereinschalten. • Installieren Sie den Stromwandler auf den Primärleitern. • Führen Sie hierzu die Primärleiter (Cu-Schiene bzw. Rundleiter) durch die Fensteröffnungen des Stromwandlergehäuses.
Seite 5
4.2. Zählerschaltung mehrphasig 4.3. Installationshinweise Montage der Befestigungsschrauben ASRD 205.37, ASRD 310.37...
Seite 6
Montage auf Kupferschiene bzw. Rundleiter ASRD 205.37, ASRD 310.37 Anzugsdrehmoment Befestigungsschraube: 0,5 Nm Montage auf Montageplatte ASRD 205.37...
Seite 7
Montage auf Montageplatte ASRD 310.37 5. Anwendungsbeispiel...
Seite 8
6. Technische Daten (genaue Angaben siehe Typenschild) 6.1. Technische Daten allgemein Eingang Primärer Bemessungsstrom I siehe unter 6.2 Thermischer Bemessungs-Dauerstrom I 1,0 x I (100%) Thermischer Bemessungs-Kurzzeitstrom I 60 x I / 1s Bemessungs-Stoßstrom I 2,5 x I Bemessungsfrequenz f 50 …...
Seite 9
5. Technische Daten (genaue Angaben siehe Typenschild) Anschluss Leiterdurchführung Primärleiter: siehe unter 6.2 5.1. Technische Daten allgemein Anschlusstechnik sekundär ASRD 14: Käfigklemmen Eingang vernickelt Primärer Bemessungsstrom I siehe unter 5.2 Thermischer Bemessungs-Dauerstrom I 1,0 x I (100%) Anschlussquerschnitt: max. 4 mm² mit Aderendhülse Thermischer Bemessungs-Kurzzeitstrom I 60 x I...
Seite 10
6.2. Technische Daten typbezogen 4. Installation 6.2.1 Übersicht • Sorgen Sie während Montage, Wartungs- und Installationsarbeiten für eine sichere Arbeitsumgebung. Unterbrechen Sie die Stromzufuhr des Primärleiters und sichern sie gegen unbeabsichtigtes Wiedereinschalten. Wandlertyp ASRD 14 ASRD 205.37 ASRD 310.37 • Installieren Sie den Stromwandler auf dem Primärleiter. Primärer Bemessungsstrom 50 …...
6.2.2 ASRD 14 4. Installation • Sorgen Sie während Montage, Wartungs- und Installationsarbeiten für eine sichere Arbeitsumgebung. Unterbrechen Sie die Stromzufuhr des Primärleiters und sichern sie gegen unbeabsichtigtes Wiedereinschalten. • Installieren Sie den Stromwandler auf dem Primärleiter. • Führen Sie hierzu den Primärleiter (Cu-Schiene bzw. Rundleiter) durch die Fensteröffnung des Stromwandlergehäuses.
Seite 12
6.2.3 ASRD 205.37 4. Installation • Sorgen Sie während Montage, Wartungs- und Installationsarbeiten für eine sichere Arbeitsumgebung. Unterbrechen Sie die Stromzufuhr des Primärleiters und sichern sie gegen unbeabsichtigtes Wiedereinschalten. • Installieren Sie den Stromwandler auf dem Primärleiter. • Führen Sie hierzu den Primärleiter (Cu-Schiene bzw. Rundleiter) durch die Fensteröffnung des Stromwandlergehäuses.
Seite 13
6.2.4 ASRD 310.37 4. Installation • Sorgen Sie während Montage, Wartungs- und Installationsarbeiten für eine sichere Arbeitsumgebung. Unterbrechen Sie die Stromzufuhr des Primärleiters und sichern sie gegen unbeabsichtigtes Wiedereinschalten. • Installieren Sie den Stromwandler auf dem Primärleiter. • Führen Sie hierzu den Primärleiter (Cu-Schiene bzw. Rundleiter) durch die Fensteröffnung des Stromwandlergehäuses.
Seite 14
thermischer Typbezeichnung Bemessungs-Kurzzeitstrom I primärer Bemessungsstrom I max. Betriebsspannung U sekundärer Bemessungsstrom I Bemessungsisolationspegel Bemessungsleistung S Isolierstoffklasse Genauigkeitsklasse Hersteller Überstrombegrenzungsziffer Fertigungsnummer Bemessungsfrequenz Anschlussplan...
Seite 15
6.3. Kennzeichnungen des Typenschildes 6.3.2 ASRD 205.37, ASRD 310.37...
Seite 16
Normen (IEC 61010, IEC 61869) entwickelt und gefertigt und entspricht den Anforderungen der Niederspannungsrichtlinie 2014/35/EU. Die MBS AG erklärt hiermit, dass sie in ihren Produkten nur Komponenten von qualifizierten Herstellern verwendet, deren Spezifikationen die Anforderungen der EU-Richtlinie zur Beschränkung der Verwendung bestimmter Gefahrenstoffe erfüllen oder übertreffen.
