5.2

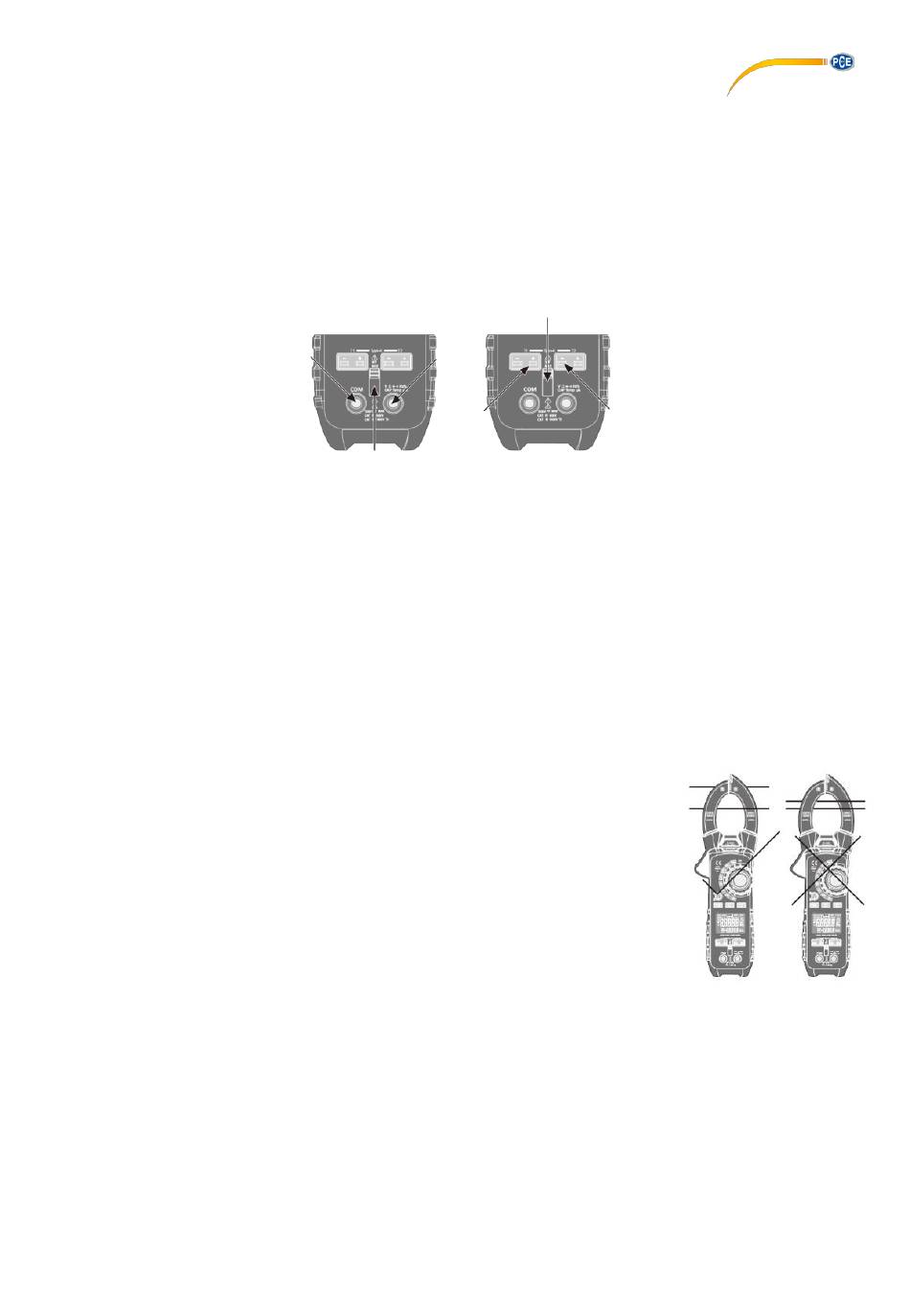

Blende Eingangsbuchsen

Die Blende verhindert den gleichzeitigen Anschluss der Messleitungen für die Multimeterfunktion
und den Anschluss der Thermoelemente zur Temperaturmessung. Schieben Sie den Schalter
nach oben, um die Multimeterfunktion zu nutzen. Zur Nutzung der Temperaturmessung schieben
Sie den Schalter nach unten.
Achtung!
Die Blende ist eine Sicherheitsfunktion, die gefährliche Berührungsspannungen verhindert. Das
Gerät darf bei einer defekten Blende nicht betrieben werden.
5.3

Kontaktlose Spannungserkennung

•
Drehen Sie den Funktionsdrehschalter in eine beliebige Stellung
•
Setzen Sie die Spitze auf den zu prüfenden Leiter. Bei mehradrigen Leitungen fahren
Sie mit der Spitze an der Leitung entlang, um Fehlmessungen durch verdrillte Leiter
auszuschließen.
•
Bei einer
Spannungserkennung dauerhaft rot.
5.4

Strommessung AC / DC

Entfernen Sie alle Messleitungen vom Gerät, bevor Sie Messungen mit der Messzange
durchführen.
•
Drehen Sie den Funktionsdrehschalter in die Stellung 1000 A
AC/DC.
•
Wählen sie mit der Taste MODE zwischen AC und DC.
•
Öffnen Sie die Messzange, umschließen Sie den zu messenden
Leiter und schließen Sie die die Zange wieder vollständig.
•
Liegt der abgelesene Wert unterhalb von 50 A, drehen Sie den
Drehschalter zur Verbesserung der Auflösung auf 50 A AC/DC
5.4.1 DC nullen
Mit dieser Funktion stellen Sie die Messwertanzeige auf null.
•
Stellen Sie wie unter Punkt 5.4 beschrieben das Gerät auf Strommessung DC.
•
Betätigen Sie die Taste „ZERO" rechts am Gerät.
•
Das Display sollte nun 0000 anzeigen. Ein leichtes Springen der letzten Ziffer ist
normal.
vorhandenen Spannung
© PCE Instruments
leuchtet der Indikator
7
für kontaktlose
