- Seite 1 Einfach bestes Wasser genießen! Combitrol BASIC Montage- und Bedienungsanleitung Technische Änderungen vorbehalten 2040-056-00 / 0107...
-
Seite 2: Inhaltsverzeichnis
1.1. Hervorhebungen 1.2. Gewährleistung 1.3. Sicherheitshinweise WERKSEINSTELLUNGEN TECHNISCHE DATEN RELAIS- AUSGÄNGE BESCHREIBUNG FRONTPLATTE ANSCHLUSSSCHEMA INSTALLATION 7.1. Montage der Combitrol BASIC STROMANSCHLUSS INBETRIEBNAHME PROGRAMMIERBEISPIELE 10.1. Untermenü Datum/ Uhrzeit 10.2. Untermenü Filterpumpe 10.3. Untermenü Heizung FEHLERBEHEBUNG ELEKTRO- ANSCHLUSSPLÄNE 12.1. Ausführung 230 V 12.2. - Seite 3 BASIC Bedienungsanleitung Combitrol Notizen: Stand 30.10.09 0107 www.dinotec.de...
-
Seite 4: Allgemeine Informationen
Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Das ist u. a. der Fall: falls das Gerät sichtbare Beschädigungen aufweist falls das Gerät nicht mehr funktionsfähig erscheint nach längerer Lagerung unter ungünstigen Umständen. 0107 www.dinotec.de... -
Seite 5: Werkseinstellungen
BASIC Bedienungsanleitung Combitrol 2. Werkseinstellungen Die Modelle Combitrol BASIC 230 und 400 werden mit nachfolgenden Standard- einstellungen und abrufbaren Funktionen geliefert: Hauptprogramm Unterprogramm 1 Uhrzeit/ Datum XXXX XXXX 2 Filterpumpe Filterprogrammzeiten 0 ( max.10 Zeiten) *aus* >M< 3 Heizung AUS... -
Seite 6: Technische Daten
In diesem Fall ist auch bei den 400 V-Pumpen der Motor-Nennstrom am jeweiligen Schaltschutz manuell einzustellen. 4. Relais- Ausgänge Combitrol 230 V / 50/ 60 Hz 400 V / 50/ 60 Hz BASIC Filterpumpe Dosierung über Relais Filterpumpe über Relais Filterpumpe Heizung 0107 www.dinotec.de... -
Seite 7: Beschreibung Frontplatte

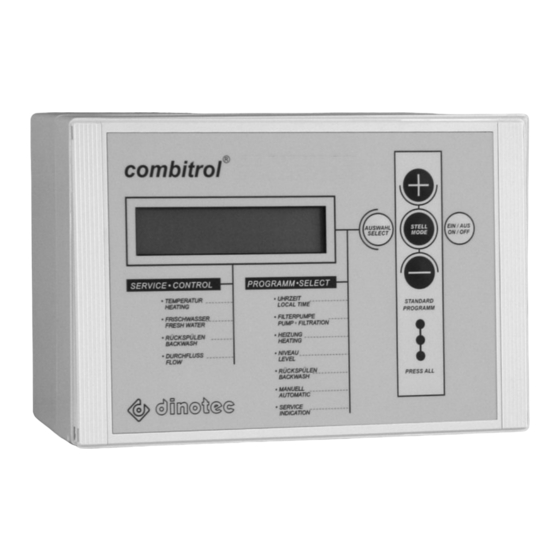

5. Beschreibung Frontplatte Anzeige Informationsdisplay Funktion vorwärts Anwahl Untermenü (Stell/ Mode) Combitrol EIN/ AUS Funktion rückwärts Durchblättern Hauptmenü (Auswahl/ Select) Kurzbeschreibung Menü Durchführung Kabel- verschraubung Alle Kabelverschraubungen müssen verschlossen sein, sonst ACHTUNG Kurzschlussgefahr durch Feuchtigkeit auf der Platine. 0107 www.dinotec.de... -
Seite 8: Anschlussschema
BASIC Bedienungsanleitung Combitrol 6. Anschlussschema 230 V 1 N AC 50/ 60 Hz 400 V 3 N AC 50/ 60 Hz Netzanschluss Temperaturfühler (Sensor) Beckenwasser Strömungswächter (DW) Mess-, Regel- und Dosiertechnik Filterpumpe Heizungsumwälz- pumpe 0107 www.dinotec.de... -
Seite 9: Installation
Reihenfolge vorzugehen und die einzelnen Schritte nach Durcharbeitung anzukreuzen. Bitte überprüfen Sie, ob die Sendung unbeschädigt und die Lieferung vollständig ist. Transportschäden bitte sofort melden. Schaltkasten mit der Aufschrift „Combitrol BASIC “ • (230/ 400, siehe auch Typenschild) Temperaturfühler mit Kabel (im Gehäuse) •... -
Seite 10: Stromanschluss
Verbraucher (Heizung, Dosier- technik etc.) nicht an und die Filterpumpe nach ca. 10 min. aus. Im Display erscheint dann bei Stillstand der Filterpumpe „KEIN DURCHFLUSS“. Für Folgen unsachgemäßer Elektroinstallation, Inbetriebnahme sowie HINWEIS: zweckentfremdeter Nutzung übernehmen wir keine Haftung. 0107 www.dinotec.de... -
Seite 11: Inbetriebnahme
Vor Inbetriebnahme oder längerem Stillstand (z.B. Überwinterung) ist der RESET-Knopf auf der Frontplatine (Gerätedeckel-Innenseite) zu drücken, um die Funktion des Gerätes freizugeben. Resetknopf Combitrol Basic im Deckel Deckel nur nach rechts aufklappen, da sonst das Verbindungskabel zur Achtung: Grundplatine abreißen kann. -
Seite 12: Programmierbeispiele
Zeit und addiert sie auf. Wenn die im Menüpunkt „Spülintervall“ eingestellte Zeit erreicht ist, erscheint ein Hinweis, der zur Rück- spülung auffordert. Es wird keine weitere Aktion ausgelöst. Durch Druck einer beliebigen Taste beginnt die Zählung der Zeit von neuem. 0107 www.dinotec.de... -
Seite 13: Untermenü Datum/ Uhrzeit
BASIC Bedienungsanleitung Combitrol 10.1. Untermenü Datum/ Uhrzeit 0107 www.dinotec.de... -
Seite 14: Untermenü Filterpumpe
BASIC Bedienungsanleitung Combitrol 10.2. Untermenü Filterpumpe 0107 www.dinotec.de... -
Seite 15: Untermenü Heizung
BASIC Bedienungsanleitung Combitrol 10.3. Untermenü Heizung 0107 www.dinotec.de... - Seite 16 Programm wieder neu aufzubauen: Gleichzeitiges Drücken der Tasten +, STELL-MODE und -. (Es erscheint im Display „Standardprogramm“). Nach Wiederherstellung der Standardeinstellung sind alle Werte (bis auf das Datum und die Uhrzeit) wieder Werkseinstellungen (siehe Kapitel 2) zurückgesetzt. 0107 www.dinotec.de...
-
Seite 17: Fehlerbehebung
Eine der 3 Phasen (400 V) hat Sicherungen, Zuleitungen und Im Display steht: Phase fehlt keinen Strom. Anschlussklemmen überprüfen. Falls Sie das Gerät zum Service einschicken müssen, verwenden Sie bitte folgende Lieferadresse: dinotec GmbH Wassertechnologie und Schwimmbadtechnik Ravensstraße 38 D-41334 Nettetal 0107 www.dinotec.de... -
Seite 18: Elektro- Anschlusspläne
Achtung: Kurzschlussgefahr auf Platine. Der Strom der Filterpumpe und der Dosiertechnik dürfen zusammen max. 6A betragen. Die Anschlusskabel von Niederspannungsgeräten wie Temperatur- und NIVEAU- Sensor müssen im Abstand von min. 30 cm zu Netzkabeln und Geräten verlegt werden. 0107 www.dinotec.de... -
Seite 19: Ausführung 400 V
Achtung: Kurzschlussgefahr auf Platine. Der Strom der Filterpumpe und der Dosiertechnik dürfen zusammen max. 6A betragen. Die Anschlusskabel von Niederspannungsgeräten wie Temperatur- und NIVEAU- Sensor müssen im Abstand von min. 30 cm zu Netzkabeln und Geräten verlegt werden. 0107 www.dinotec.de... -
