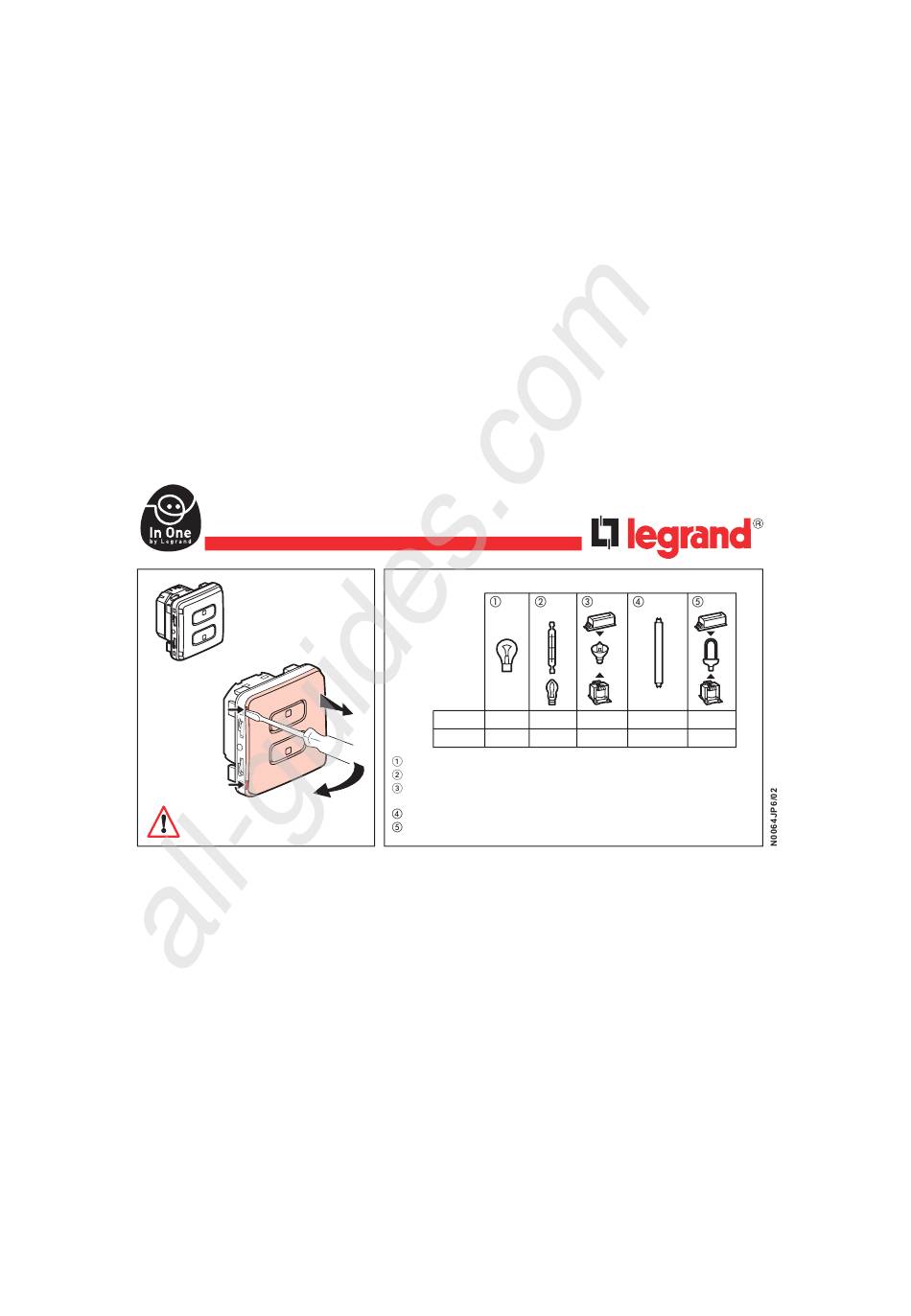

Plexo
2500 W switch
695 10
Installation and utilisation instructions
must be strictly respected.
Characteristics
1250 W
1250 W
110 V
230 V
2500 W
2500 W
Incandescent lamp
Halogen lamp
ELV halogen lamp with ferromagnetic or
electronic transformer
Fluorescent tube
Fluocompact lamp with separate transformer
Ø 26 Ø 38
1250 VA 8 x 36 W
250 W
2500 VA
8 x 36 W
500 W
Note: possible to relay
using a switch for higher
power levels.
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND In One Plexo 695 10
Inhaltszusammenfassung für LEGRAND In One Plexo 695 10
-
Seite 13: Technische Daten
All manuals and user guides at all-guides.com Plexo Schalter 2500 W 695 10 Technische Daten Ø 26 Ø 38 1250 VA 8 x 36 W 1250 W 1250 W 250 W 110 V 230 V 2500 W 2500 W 2500 VA 8 x 36 W 500 W Glühlampe... - Seite 14 All manuals and user guides at all-guides.com Technische Daten (Fortsetzung) Betriebsspannung 100 - 240 V ± Frequenz 50 - 60 Hz 2 x 1,5 mm oder 1 x 2,5 mm Funkfrequenz 868,3 MHz ca. 200 m im Reichweite Freifeld - 15°C bis + 45°C Elektronischer Überlastschutz: 50 mm Bei Überlast und Überschreitung der...
-
Seite 15: Sicherheitshinweise
Das Gerät vorbehaltlich besonderer, in der Betriebsanleitung angegebener Hinweise 16 A nicht öffnen, zerlegen, beschädigen oder abändern. Alle Produkte von Legrand dürfen ausschließlich von durch Legrand geschul- tes und anerkanntes Personal geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Er- satz- und Gewährleistungsansprüche. - Seite 16 All manuals and user guides at all-guides.com Beschreibung Werkseinstellung Bei erstmaliger Inbetriebnahme hat das Drücken der Bedientasten keinerlei ON/OFF Bedientasten Auswirkung auf die sonstigen Geräte der „In One by Legrand“ Installation. Programmier- oder Einlerntaste LEARN-Leuchtdiode LEARN-Taste...
-
Seite 17: Funktionsweise
All manuals and user guides at all-guides.com Funktionsweise Beispiel für die Erstellung eines Szenarios. Einschaltsteuerung des Funkschalters (L1) über die Taste 1 eines spritzwassergeschützten Funkszenarioschalters. Sender Empfänger Spritzwassergeschützter Schalter 2500 W Funkszenarioschalter z.B.: 695 10 z.B.: 695 06... - Seite 18 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Zeichenerklärung Die Leuchtdiode Die Leuchtdiode blinkt Die Leuchtdiode blinkt Die Leuchtdiode erlischt. langsam. schnell. leuchtet auf. LEARN- LEARN- Sender Empfänger Leuchtdiode Leuchtdiode Das Szenario öffnen.
- Seite 19 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) LEARN- LEARN- Sender Empfänger Leuchtdiode Leuchtdiode Um mehrere Geräte zu dem Szenario hinzuzufügen, für jeden Empfänger die Vorgänge wiederholen.. Das Szenario speichern. Der Einlernvorgang ist beendet – das Einschalten von L1 kann unterschiedslos über den funkgesteuerten Beleuchtungsszenenschalter oder den 2500 W Schalter erfolgen.
- Seite 20 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Beispiel für die Änderung des Szenarios: Änderung des Beleuchtungsszenarios von L1, um gleichzeitig L2 einzuschalten.
- Seite 21 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) LEARN- LEARN- LEARN- Sender Empfänger Leuchtdiode Leuchtdiode Leuchtdiode Das Szenario öffnen. Empfänger 2...
- Seite 22 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) LEARN- LEARN- LEARN- Sender Empfänger Leuchtdiode Leuchtdiode Leuchtdiode Um mehrere Geräte zu dem Szenario hinzuzufügen, für jeden Empfänger die Vorgänge wiederholen.. Das Szenario speichern. Das Szenario ist geändert – das Ein- und Ausschalten von L1 und L2 können unterschiedslos über den Beleuchtungsszenarioschalter oder einzeln über die mobilen Funk-Prisinter erfolgen.
- Seite 23 All manuals and user guides at all-guides.com Funktionsweise (Fortsetzung) Löschen des Empfängers in einem Szenario. Löschen des Empfängers in allen Szenarien. 10 s Rücksetzen auf die Werkseinstellung 10 s Rücksetzen des Gerätes auf die Werkseinstellung.
-
Seite 24: Fehlerbehebung
All manuals and user guides at all-guides.com FEHLER URSACHE FEHLERBEHEBUNG Die Learn-Leuchtdiode leuchtet für 5 Der Einlernvorgang kann nicht Kompatible Geräte installieren. Sekunden auf. durchgeführt werden. Die Learn-Leuchtdiode leuchtet für 10 Die Anzahl der gespeicherten Sender Nicht benutzte Szenarien löschen. Sekunden auf.
