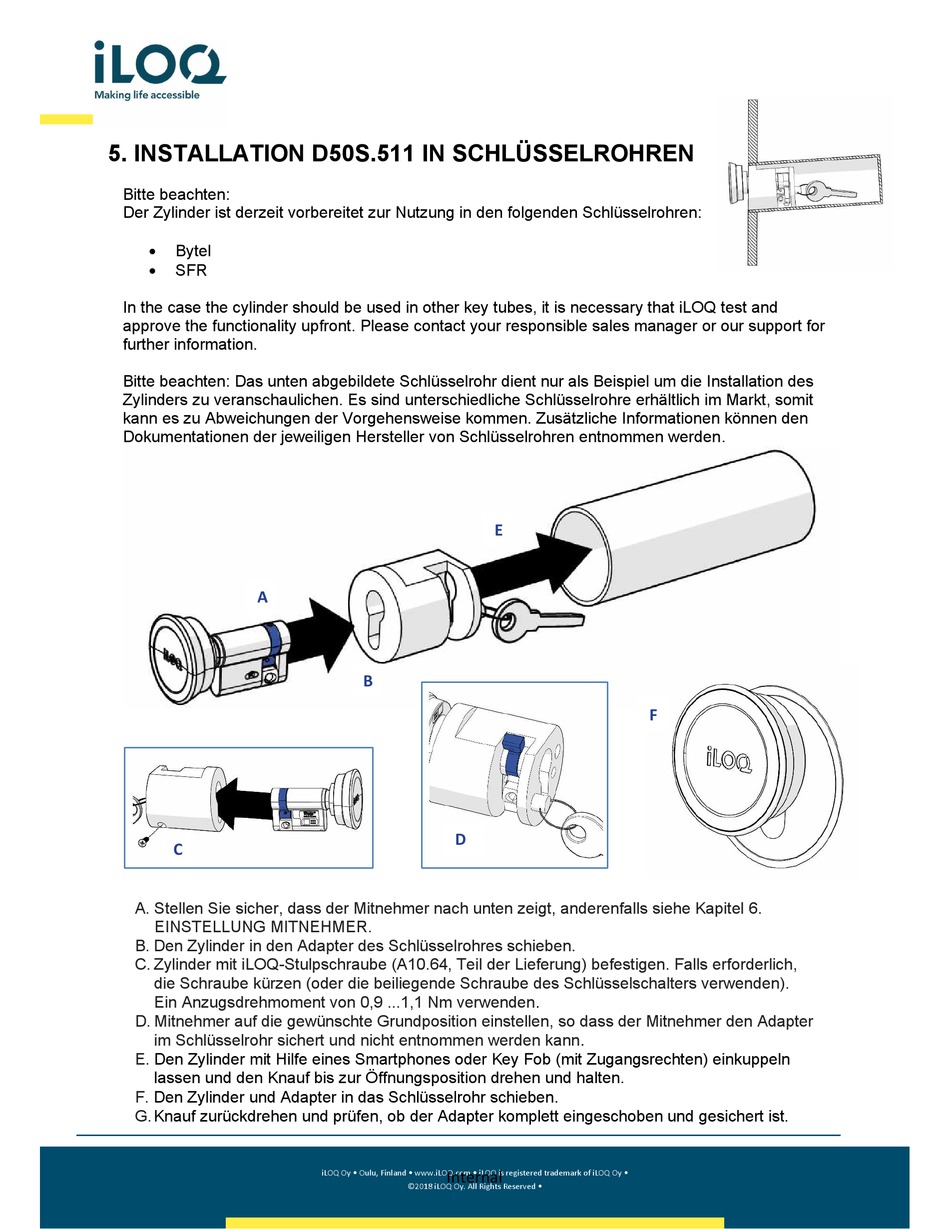

5. INSTALLATION D50S.511 IN SCHLÜSSELROHREN
Bitte beachten:
Der Zylinder ist derzeit vorbereitet zur Nutzung in den folgenden Schlüsselrohren:
Bytel
SFR
In the case the cylinder should be used in other key tubes, it is necessary that iLOQ test and
approve the functionality upfront. Please contact your responsible sales manager or our support for
further information.
Bitte beachten: Das unten abgebildete Schlüsselrohr dient nur als Beispiel um die Installation des
Zylinders zu veranschaulichen. Es sind unterschiedliche Schlüsselrohre erhältlich im Markt, somit
kann es zu Abweichungen der Vorgehensweise kommen. Zusätzliche Informationen können den
Dokumentationen der jeweiligen Hersteller von Schlüsselrohren entnommen werden .
A
C
A. Stellen Sie sicher, dass der Mitnehmer nach unten zeigt, anderenfalls siehe Kapitel 6.
EINSTELLUNG MITNEHMER.
B. Den Zylinder in den Adapter des Schlüsselrohres schieben.
C. Zylinder mit iLOQ-Stulpschraube (A10.64, Teil der Lieferung) befestigen. Falls erforderlich,
die Schraube kürzen (oder die beiliegende Schraube des Schlüsselschalters verwenden).
Ein Anzugsdrehmoment von 0,9 ...1,1 Nm
D. Mitnehmer auf die gewünschte Grundposition einstellen, so dass der Mitnehmer den Adapter
im Schlüsselrohr sichert und nicht entnommen werden
E.
Den Zylinder mit Hilfe eines Smartphones oder Key Fob (mit Zugangsrechten) einkuppeln
lassen und den Knauf bis zur Öffnungsposition drehen und halten.
F.
Den Zylinder und Adapter in das Schlüsselrohr schieben.
G.
Knauf zurückdrehen und prüfen, ob der Adapter komplett eingeschoben und gesichert ist.
E
B
D
verwenden.
Internal
iLOQ Oy • Oulu, Finland • www.iLOQ.com • iLOQ is registered trademark of iLOQ Oy •
©2018 iLOQ Oy. All Rights Reserved •
F
kann.
