Inhaltszusammenfassung für Athena GET CDI

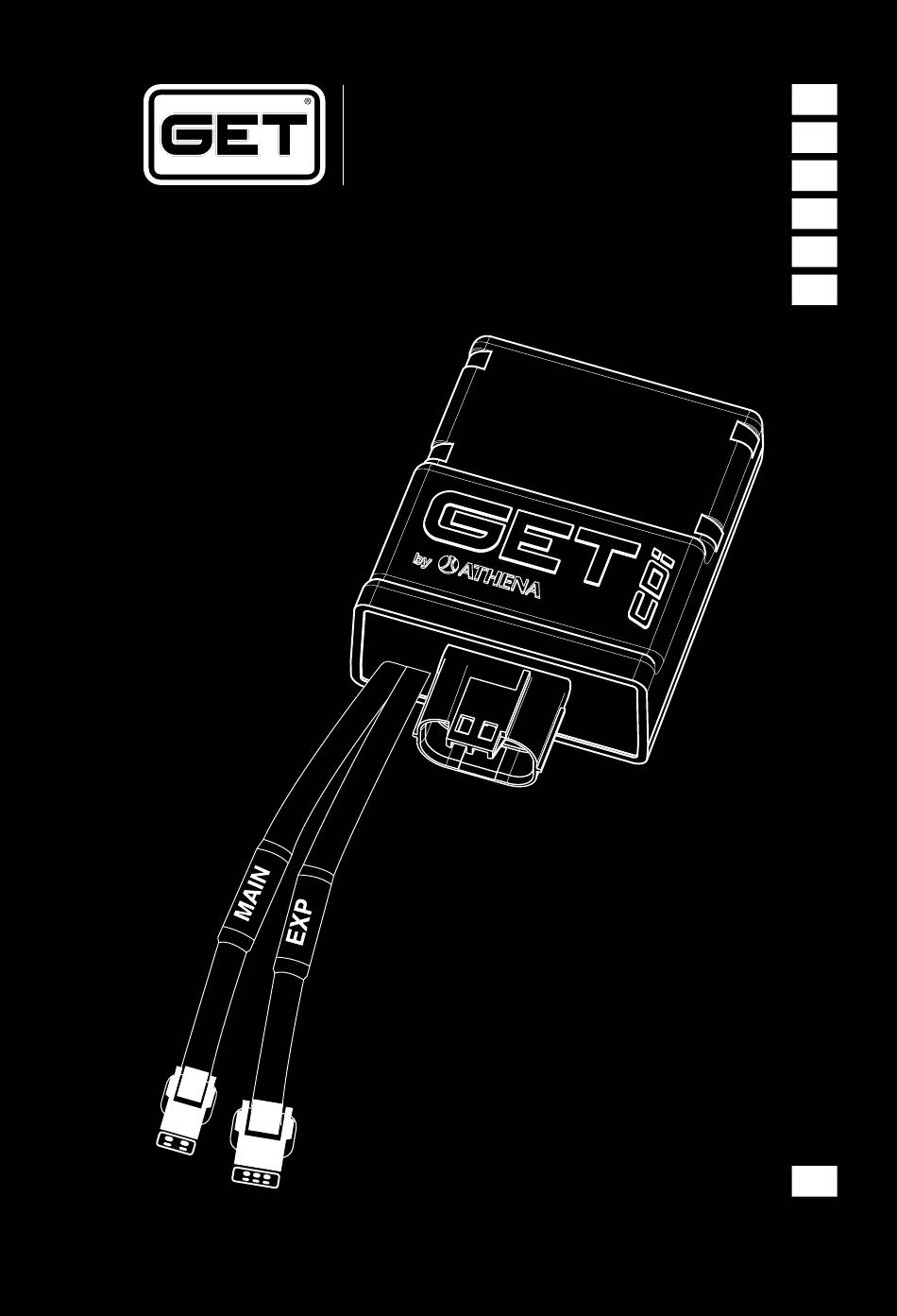

- Seite 1 GUIDE GUIDA GUÍA GET CDI UNIT GUIDE FOR 2-STROKE MX ENGINES HANDBUCH GUIA...
-
Seite 2: Safety Precautions
2. Never expose the device to temperatures above 70°C/158°F. 3. Install it when the engine is cold. 4. To change the GET CDI unit map and customize the ignition curve, it is necessary to use GET Maya programming software (sold separately). - Seite 3 B. PRODUCT LAYOUT Loom connector MAIN connector EXP connector SPACER (Only for Yamaha YZ 125 GET CDI kit) MAP SWITCH + CONNECTORS...
- Seite 4 • Programmable through software MAYA is the programming software that allows the configuration of GET CDI unit. With Maya (sold separately) it is possible to adapt the ignition curve to every need of the track, of the bike and of the rider.
- Seite 5 C. GET CDI UNIT INSTALLATION REMEMBER TO WORK UNDER SAFETY CONDITIONS AND TO KEEP THE ENGINE TURNED OFF. GET CDI UNIT STANDARD INSTALLATION (for Yamaha YZ 125 - see next page) Find CDI: check your motorbike’s workshop manual where to find it.
- Seite 6 GET CDI UNIT INSTALLATION - For Yamaha YZ 125 Find the OEM CDI: check in your motorbike’s workshop manual where to find it. Remove the OEM CDI from the mounting rubber. Press the retainer clip of the OEM CDI connector before pulling it: make sure to remove the connector without damaging it.
- Seite 7 MAP Switch expansion cable faston terminals. Connect the Map switch expansion cable to the GET CDI unit EXP SWITCH connector. ATTENTION: After the installation, check that the wiring does not obstruct the free movement of the handlebar in both directions or interfere with the moving components of the motorcycle (e.g., transmission) or with the rider...
- Seite 8 F. DISPOSAL Pursuant to art. 26 of Legislative Decree no. 49 of 14 March 2014, “Implementation of Directive 2012/19/ EU on waste electrical and electronic equipment (WEEE)”. The crossed-out wheelie bin symbol displayed on a product or its packaging indicates that when the equipment reaches the end of its life cycle it must be disposed of separately from other waste for purposes of treatment and recycling.
- Seite 9 Products may be subject to use under extreme conditions, which may exceed the project limits and control as set by ATHENA. ATHENA shall not have any liability whatsoever in connection with the use of the “Race Use Only”...
-
Seite 10: Precauzioni Di Sicurezza
A. AVVERTENZE PER UN USO CORRETTO Leggere attentamente tutte le istruzioni e le avvertenze prima di utilizzare la centralina GET CDI. La mancata lettura e/o osservanza delle istruzioni e delle avvertenze può portare ad un uso scorretto del dispositivo o al relativo malfunzionamento, con conseguenti danni al prodotto e lesioni personali. -
Seite 11: Configurazione Del Prodotto
B. CONFIGURAZIONE DEL PRODOTTO Connettore al cablaggio Connettore MAIN Connettore EXP DISTANZIALE (solo per il kit GET CDI MAP SWITCH + CONNETTORI Yamaha YZ 125) - Seite 12 • Plug&Play Le centraline GET CDI sono plug&play su motori di serie e sono facili e veloci da installare. Dispongono inoltre di segnali di uscita RPM e TPS per la connessione di un data logger esterno, e di un...
- Seite 13 C. INSTALLAZIONE DELLA CENTRALINA GET CDI RICORDARSI DI LAVORARE IN CONDIZIONI DI SICUREZZA E DI TENERE IL MOTORE SPENTO. INSTALLAZIONE STANDARD DELLA CENTRALINA GET CDI (per Yamaha YZ 125 - vedere pagina seguente) Identificare centralina CDI originale: controllare nel manuale d’officina della propria...
- Seite 14 INSTALLAZIONE DELLA CENTRALINA GET CDI Per Yamaha YZ 125 Identificare centralina originale: controllare nel manuale d’officina della propria moto dove si trova. Rimuovere la centralina supporto in gomma. Premere il fermo del connettore della centralina originale prima staccarlo: assicurarsi di rimuovere il connettore senza danneggiarlo.
-
Seite 15: Installazione Degli Accessori
Collegare il cavo di espansione switch al connettore EXP SWITCH della centralina GET CDI. ATTENZIONE: Dopo l’installazione, controllare che il cablaggio non ostacoli il libero movimento del manubrio in entrambe le direzioni o interferisca con i componenti mobili della moto (ad esempio, la trasmissione) o con il pilota (ad esempio, la zona dello stivale). - Seite 16 F. SMALTIMENTO Ai sensi dell’art. 26 del Decreto Legislativo n. 49 del 14 marzo 2014, “Attuazione della direttiva 2012/19/ UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”. Il simbolo del cestino barrato esposto su un prodotto o sulla sua confezione indica che quando l’apparecchiatura raggiunge la fine del proprio ciclo di vita deve essere smaltita separatamente dagli altri rifiuti ai fini del trattamento e del riciclaggio.
- Seite 17 ATHENA. ATHENA non avrà alcuna responsabilità in relazione all’utilizzo dei Prodotti “Race Use Only” (Solo per uso racing) in condizioni estreme durante le competizioni, né...
-
Seite 18: Precauciones De Seguridad
GET Maya (se vende por separado). 5. Si la moto no arranca o el motor es irregular, asegúrese de que la centralita GET CDI elegida es compatible con el modelo y año de su moto y verifique que la centralita está conectada correctamente. - Seite 19 B. DISEÑO DEL PRODUCTO Conector del cableado Conector MAIN Conector EXP ESPACIADOR (sólo para kit GET CDI INTERRUPTOR DE MAPA + CONECTORES Yamaha YZ 125)
- Seite 20 PRINCIPALES CARACTERÍSTICAS DE LA CENTRALITA GET CDI: • Mapas preinstalados La centralita GET CDI gestiona la curva de avance del motor, y viene con 2 mapas de encendido preinstalados (Mapa 1: Racing, para obtener la máxima potencia; Mapa 2: Húmedo, para luna entrega suave) que se puede elegir a través del interruptor de...
- Seite 21 C. INSTALACIÓN DE LA CENTRALITA GET CDI RECUERDE QUE DEBE TRABAJAR EN CONDICIONES DE SEGURIDAD Y MANTENER EL MOTOR APAGADO. OBTENGA LA INSTALACIÓN ESTÁNDAR DE LA CENTRALITA GET CDI (para Yamaha YZ 125 - consulte la página siguiente) Busque la centralita...
- Seite 22 OBTENGA LA INSTALACIÓN DE LA CENTRALITA GET CDI Para Yamaha YZ 125 Busque la centralita CDI original: compruebe en el manual de taller de su moto dónde encontrarla. Retire el CDI original de la goma de montaje. Presione el clip de retención del conector de la CDI...
-
Seite 23: Instalación De Accesorios
Conecte el cable de expansión del interruptor de mapa al conector EXP SWITCH de la centralita GET CDI. ATENCIÓN: Tras la instalación, compruebe que el cableado no obstruye el libre movimiento del manubrio en ambas direcciones ni interfiere con los componentes móviles de la motocicleta (por ejemplo, la transmisión) - Seite 24 F. ELIMINACIÓN De acuerdo con el art. 26 del Decreto Legislativo núm. 49 del 14 de marzo de 2014, “Aplicación de la Directiva 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (WEEE)”. El símbolo del contenedor de basura tachado que aparece en un producto o en su embalaje indica que cuando el aparato llega al final de su ciclo de vida debe eliminarse por separado de otros residuos para su tratamiento y reciclaje.
- Seite 25 Productos pueden estar sujetos a un uso en condiciones extremas, que pueden exceder los límites del proyecto y el control establecido por ATHENA. ATHENA no tendrá ninguna responsabilidad en relación con el uso de los Productos de “Uso Exclusivo para Racing” en condiciones extremas durante las competiciones, ni se aplicará...
-
Seite 26: Mesures De Sécurité
2. Ne jamais exposer l’appareil à des températures supérieures à 70°C/158°F. 3. L’installer lorsque le moteur est froid. 4. Pour modifier la carte de la centrale GET CDI et personnaliser la courbe d’avance, il est nécessaire d’utiliser le logiciel de programmation GET Maya (vendu séparément). -
Seite 27: Présentation Du Produit
5. Si la moto ne démarre pas ou si le moteur est irrégulier, s’assurer que la centrale GET CDI choisie est compatible avec le modèle et l’année de votre moto et vérifier que la centrale est correctement connectée. B. PRÉSENTATION DU PRODUIT Connecteur au câblage... - Seite 28 GET CDI : • Cartes préinstallées La centrale GET CDI gère la courbe d’avance du moteur, et elle est fournie avec 2 cartes préinstallées (Carte 1 : Racing, pour la puissance maximale ; Carte 2 : Pluie, pour une distribution douce) qui peuvent être choisies via le Map Switch inclus dans le kit.
- Seite 29 C. INSTALLATION DE LA CENTRALE GET CDI IL FAUT TOUJOURS TRAVAILLER DANS DES CONDITIONS DE SÉCURITÉ ET LE MOTEUR DOIT RESTER COUPÉ. INSTALLATION STANDARD DE LA CENTRALE GET CDI (pour Yamaha YZ 125 - voir page suivante) Identifiez la centrale CDI d’origine : vérifiez...
- Seite 30 CDI et l’élément de montage en caoutchouc. Ceci est nécessaire pour maintenir la centrale GET CDI parfaitement en position. . Fixez la centrale GET CDI sur le côté droit de la moto comme indiqué dans la figure. Remplacez centrale d’origine par la centrale GET CDI...
- Seite 31 Connectez le câble d’extension Switch au connecteur EXP SWITCH de la centrale GET CDI. ATTENTION: Après l’installation, vérifiez que le câblage n’entrave pas le libre mouvement du guidon dans les deux sens et n’interfère pas avec les composants mobiles de la moto (par exemple, la transmission) ou avec le pilote (par exemple, la zone de la botte).
- Seite 32 F. ÉLIMINATION Conformément à l’art. 26 du Décret législatif n° 49 du 14 mars 2014, « Mise en œuvre de la Directive 2012/19/UE relative aux déchets d’équipements électriques et électroniques (DEEE) ». Le symbole de la poubelle barrée figurant sur un produit ou son emballage indique que lorsque l’équipement atteint la fin de son cycle de vie, il doit être éliminé...
- Seite 33 être soumis à des conditions d’utilisation extrêmes, qui peuvent dépasser les limites du projet et le contrôle établi par ATHENA. ATHENA ne peut être tenue responsable de l’utilisation des produits « Race Use Only » (Utilisation en racing uniquement) dans des conditions extrêmes lors des compétitions, et aucune «...
-
Seite 34: Warnhinweise Für Den Richtigen Gebrauch
2. Setzen Sie das Gerät niemals Temperaturen über 70°C/158°F aus. 3. Bauen Sie es bei kaltem Motor ein. 4. Um das Kennfeld des GET CDI-Steuergeräts zu ändern und die Zündkurve individuell anzupassen, muss die GET Maya- Programmiersoftware (separat erhältlich) verwendet werden. - Seite 35 Motor unregelmäßig läuft, dass das gewählte GET CDI-Steuergerät mit dem Modell und dem Baujahr Ihres Motorrads kompatibel ist. Überprüfen Sie, ob das Gerät richtig angeschlossen ist. B. PRODUKTLAYOUT Kabelbaumstecker MAIN-Stecker EXP-Stecker ABSTANDSHALTER (Nur bei Yamaha YZ 125 GET CDI kit) MAP SWITCH + STECKER...
-
Seite 36: Haupteigenschaften Des Get Cdi-Steuergeräts
Gerät, um die Steuerung der Zündkurve zu optimieren und die Motorleistung zu maximieren. Das GET CDI-Steuergerät wird mit 2 Kennfeldern geliefert, die von der GET R&D Abteilung entwickelt wurden und über den Map Switch (im Kit enthalten) einfach ausgewählt werden können:... -
Seite 37: Einbau Des Get Cdi-Steuergeräts
C. EINBAU DES GET CDI-STEUERGERÄTS ACHTEN SIE DARAUF, UNTER SICHERHEITSBEDINGUNGEN ZU ARBEITEN UND DEN MOTOR AUSGESCHALTET ZU LASSEN. GET CDI-STEUERGERÄT STANDARD-INSTALLATION (für Yamaha YZ 125 - siehe nächste Seite) Finden OE CDI: Sehen Sie im Werkstatthandbuch Ihres Motorrads nach, wo sie zu finden ist. - Seite 38 Stecker zu entfernen, ohne ihn zu beschädigen. Befestigen mitgelieferten Abstandhalter* an der linken Seite der CDI. Setzen Sie das GET CDI-Steuergerät in den Montagegummi ein. *Der Abstandhalter muss eingebaut werden, um den Raum zwischen der CDI und dem Montagegummi auszufüllen.
-
Seite 39: Zubehörinstallation
Switch Erweiterungskabels. Schließen Sie das Erweiterungskabel MAP Switch an den EXP- Stecker der GET CDI- SWITCH Einheit an. ACHTUNG: Überprüfen Sie nach dem Einbau, dass die Verkabelung die freie Beweglichkeit des Lenkers in beide Richtungen nicht behindert oder die beweglichen Teile des Motorrads (z. - Seite 40 F. ENTSORGUNG Gemäß Art. 26 des gesetzesvertretenden Dekrets Nr. 49 vom 14. März 2014, „Umsetzung der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)“. Das Symbol der durchgestrichenen Mülltonne auf einem Produkt oder seiner Verpackung weist darauf hin, dass jeweilige Gerät am Ende seiner Lebensdauer getrennt von anderen Abfällen der Aufbereitung und dem Recycling zugeführt werden muss.
- Seite 41 Veränderung oder Manipulation der „Race Use Only“-Produkte (Nur für den Renneinsatz) kann deren Sicherheit gefährden. ATHENA übernimmt keinerlei Haftung im Zusammenhang einer Nichteinhaltung der Anweisungen von ATHENA durch den Kunden und/oder einem unsachgemäßen und/oder falschen Einbau der Produkte in die Fahrzeuge und/oder einer fehlenden oder falschen Wartung dieser Produkte.
-
Seite 42: Informação Importante
2. Nunca exponha o dispositivo a temperaturas acima de 70°C / 158°F. 3. Instale-a com o motor frio. 4. Para alterar o mapa da unidade GET CDI e personalizar a curva de ignição, é necessário usar o software de programação GET Maya (vendido separadamente). - Seite 43 B. LAYOUT DO PRODUTO Conector à fiação Conector MAIN Conector EXP SPACER (apenas para kit GET MAP SWITCH + CONECTORES CDI Yamaha YZ 125)
- Seite 44 PRINCIPAIS RECURSOS DA UNIDADE GET CDI: • Mapa pré-instalado A unidade GET CDI gerencia a curva de ignição do motor e vem com 2 mapas de ignição pré-instalados (Mapa 1: Corrida, para potência máxima; Mapa 2: Úmido, para distribuição suave), que pode ser escolhido através do Map Switch incluído no kit.
- Seite 45 CDI antes de puxá-lo: certifique-se de remover o conector sem danificá-lo. Substitua a unidade original pela unidade CDI. Conecte GET CDI ao conector original. Verifique eles estão conectados corretamente e se a presilha de retenção está totalmente encaixada.
- Seite 46 Fixe o espaçador* fornecido no lado esquerdo do CDI. Insira a unidade GET CDI dentro da borracha de montagem. *O espaçador deve ser instalado de forma a preencher o espaço entre o CDI e a borracha de montagem.
- Seite 47 Conecte o cabo de expansão do Map Switch conector SWITCH unidade GET CDI. ATENÇÃO: Após a instalação, verifique se a fiação não obstrui a livre movimentação do guidão em ambas as direções ou interfere nos componentes móveis da motocicleta (por exemplo, transmissão) ou no motociclista (por exemplo, área da bagageira).
- Seite 48 F. DESCARTE De acordo com o art. 26 do Decreto Legislativo nº. 49 de 14 de março de 2014, “Implementação da Diretiva 2012/19 / UE sobre resíduos de equipamentos elétricos e eletrônicos (REEE)”. O símbolo de lixeira riscada exibido em um produto ou em sua embalagem indica que, quando o equipamento chega ao fim de seu ciclo de vida, ele deve ser descartado separadamente dos outros resíduos para fins de tratamento e reciclagem.
- Seite 49 A ATHENA não terá qualquer responsabilidade em relação ao não cumprimento por parte do Cliente das instruções fornecidas pela ATHENA e / ou em relação à sua instalação inadequada e / ou incorreta em motos e / ou à falta ou manutenção incorreta de tais Produtos, nem deverá...
- Seite 51 Athena S.p.A. Il/I marchio/i ed i segni distintivi della società sono di proprietà esclusiva della stessa e sono registrati in Italia ed all’estero.
- Seite 52 CHECK SPECIFIC MANUALS AND DOCUMENTS ON ATHENA.EU PRODUCT PAGES. GET, a brand of Athena S.p.A. Via delle Albere, 13 36045 Alonte - VI - ITALY tech@athena.eu getdatait GD-MIP-0035-AB...
