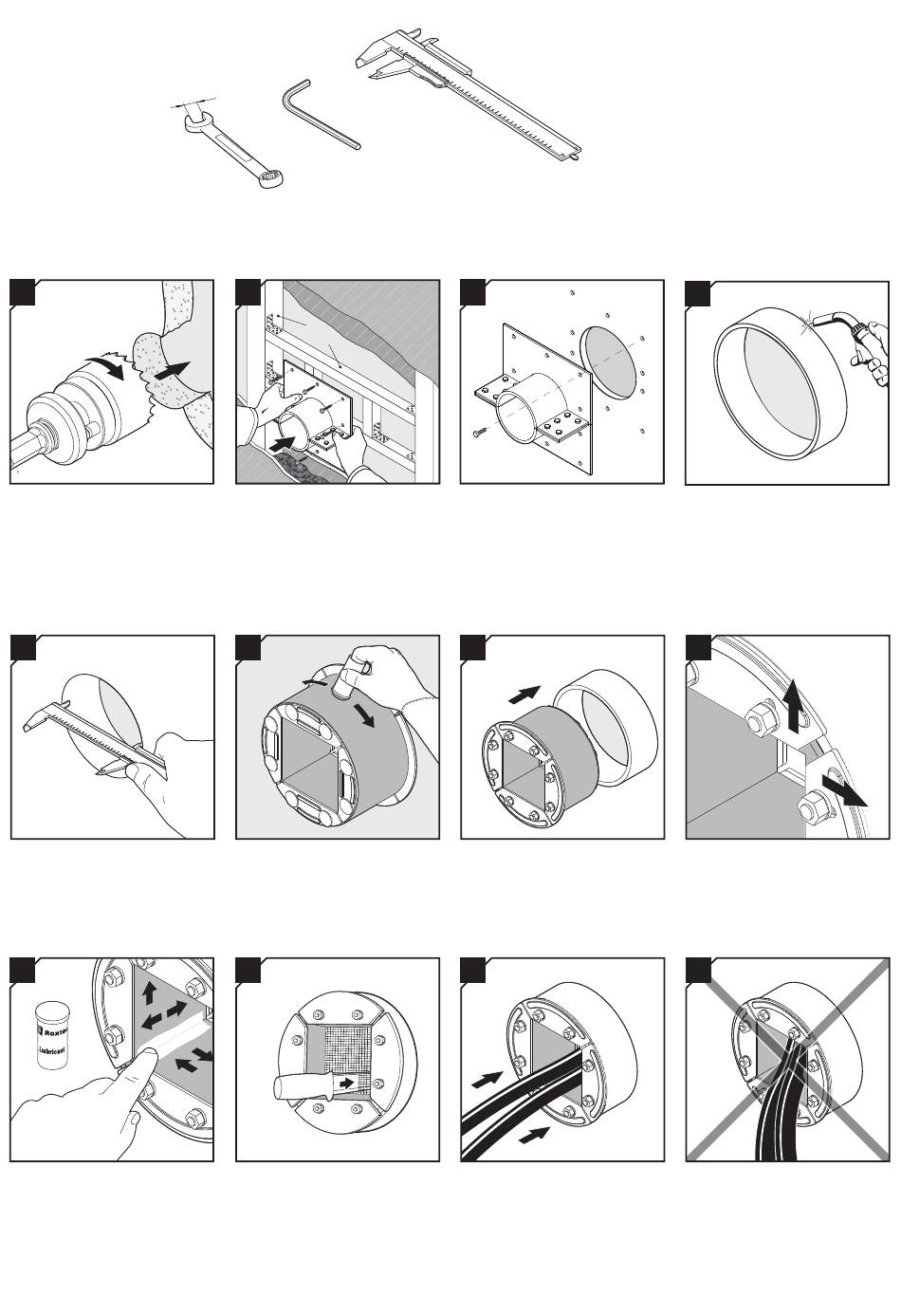

Roxtec R 50 Installationsanweisungen Seite 2

Werkzeuge
(Nicht enthalten)
Einbau in eine
Kernbohrung
1
Verwenden Sie eine Lochkreissäge mit
dem entsprechenden Durchmesser.
Montage des Roxtec R-Rahmens
1
Schaffen Sie eine Öffnung oder
überprüfen Sie eine vorhandene
Öffnung gemäß der Tabelle auf der
ersten Seite.
5
Schmieren Sie die Innenseite des
Rahmens gründlich, insbesondere in
den Ecken.
SW
Einbau in eine nicht
tragende Konstruktion
1
A
B
Für nicht tragende Strukturen, fügen
Sie der vorhandenen Struktur (A)
innerhalb der Wand eine zusätzliche
Einbaurahmenstruktur aus Stahl oder Holz
(B) hinzu. Befestigen Sie den Rahmen mit
geeigneten Befestigungselementen an der
hinzugefügten Struktur.
2
Schmieren Sie den Rahmen außen
sparsam mit Gleitmittel von Roxtec
ein.
6
Wenn der Rahmen mit einem
Netz versehen ist, schneiden
oder verformen Sie das Netz
mit einem scharfen Werkzeug
oder Ihren Fingern, damit die
Kabel/Rohre an ihrer Position im
Rahmen hindurchgeführt werden
können.
Einbau des
verschraubten
Mantelrohrs
1
Befestigen Sie das Mantelrohr
mit einer geeigneten
Dichtungsmethode und geeigneten
Befestigungselementen an der
Struktur.
3
Setzen Sie den Rahmen in das
Mantelrohr/die Öffnung ein.
7
Ziehen Sie die Kabel/Rohre
hindurch. Die Kabel/Rohre
müssen gerade durch den
Rahmen geführt werden.
Einbau in ein
verschweißtes
Mantelrohr
1
Verschweißen Sie das Mantelrohr
von Roxtec mit dem Mantelrohr.
Richtlinien zum Schweißen finden Sie
unter www.roxtec.com.
4
Schieben Sie die Frontbeschläge zur
Seite.
8
Nicht akzeptabel.
