modulor T Bedienungsanleitung

Bedienungsanleitung
Tischgestell T,
höhenverstellbar
Initialisierung des Systems
Das System wird durch Drücken der Abwärts-Taste auf dem
Bedienelement initialisiert. Sie muss gedrückt gehalten werden
bis die Antriebe die untere Endlage erreicht haben. Sobald alle
Antriebe in der untersten Endlage gestoppt haben, muss die
Abwärts-Taste für 2 – 3 Sekunden losgelassen werden, um dann
für weitere 6 – 8 Sekunden gedrückt gehalten zu werden. Danach
ist die Initialisierung abgeschlossen. Das System wird während der
Initialisierung 5 mm abgesenkt und wieder angehoben. Bitte lassen
Sie die Abwärts-Taste während der Initialisierung auf keinen Fall los.
Bitte beachten: Wenn die Abwärts-Taste losgelassen wird, bevor
der Vorgang komplett abgeschlossen ist, wird die Initialisierung
unterbrochen und muss neu begonnen werden. Bei einer ab-
gebrochenen Initialisierung ist keine Aufwärtsfahrt möglich.
Bitte beachten: Wiederholen Sie die gleichen Vorgänge wie bei
der Installierung nach Netzausfällen und wenn der Netzstecker vom
Stromnetz getrennt wurde.
Elektrische Verbindung

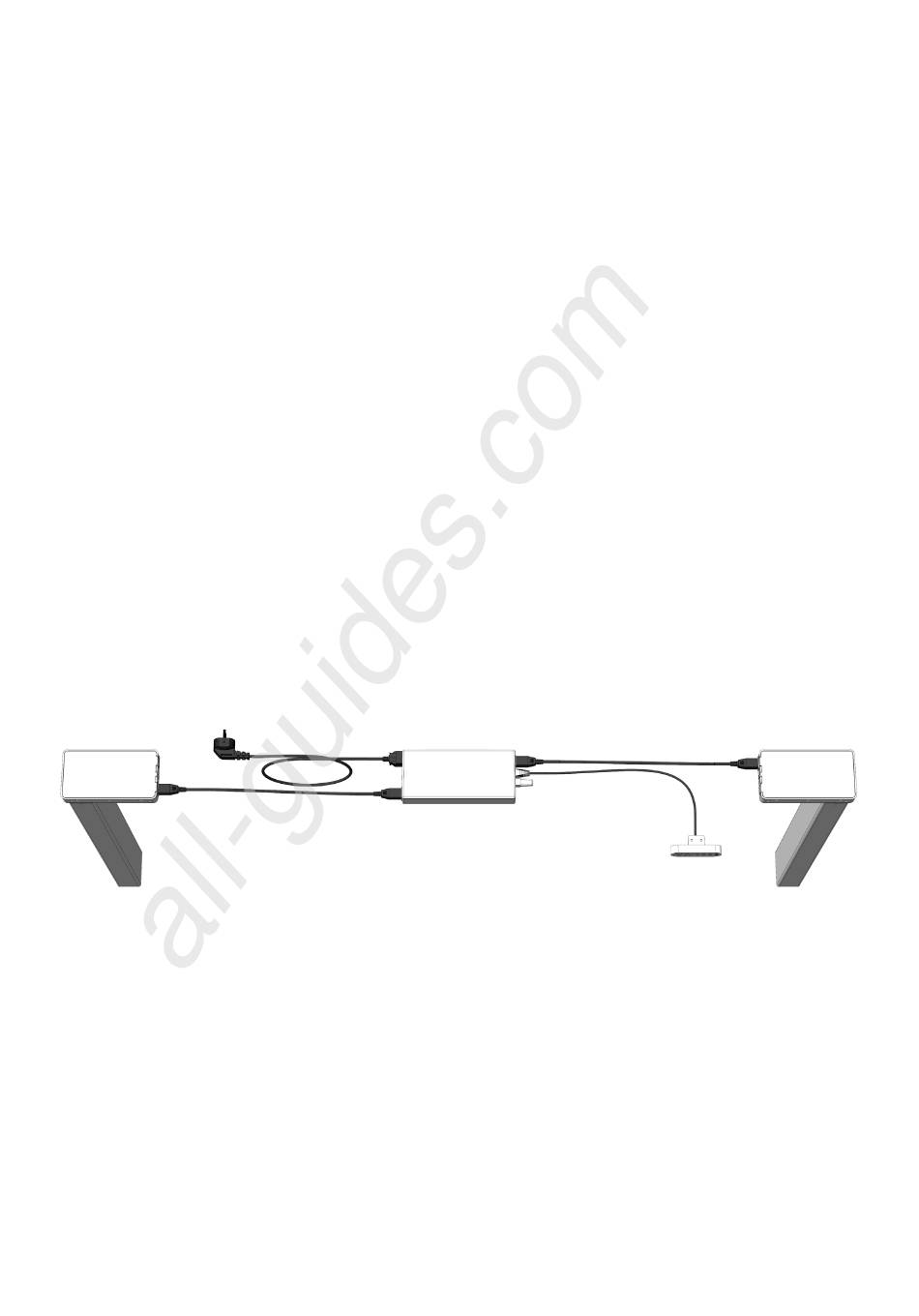

Das System muss wie auf der Abbildung angeschlossen werden.
Jeder Antrieb muss mit einem Motorkabel an die Buchsen in der
Kontrollbox angeschlossen werden. Die Motorkabel müssen über
einen 6-poligen Stecker verfügen.
Bitte beachten: Zum Schluss wird der Netzstecker eingesteckt.
Bitte beachten Sie, dass die Kontrollbox nur an die Netzspannung
angeschlossen werden darf, die auf dem Etikett angegeben ist.
modulor material total
All manuals and user guides at all-guides.com
User Manual
Table Frame T,
height adjustable
Initializing the System
The system is initialized by pressing the down key on the control
panel. It must be held down until the drives have reached the lower
stop position. As soon as the drive has stopped, the down key must
be released for 2 – 3 seconds and then held down again for 6 – 8
seconds. The initialization is now complete. During the initialization,
the system will be lowered 5 mm and then raised back up. Please,
under no circumstance should the down key be released during the
initialization process.
Please note: If the down key is indeed released before the
process is complete, the initialization will be interrupted and must
be restarted from the beginning. When the initialization has been
interrupted the adjuster cannot move upwards.
Please note: Repeat the same procedure as you would during
installation after a power failure or after the plug has been removed
from the wall socket.
Electrical Connection
The system connections must be made as shown in the illustration.
Every driver must be connected to the sockets in the control box
with a motor cable. The motor cables must have 6-pin plugs.
Please note: the power cord should only be pluggen in after all
connections have been made. You should also note that the control
box must only be connected to a power supply that has the voltage
given on the label.
