XPOtool 62996 Bedienungsanleitung Seite 6

Nr. Bezeichnung
1 Druckluftwerkzeug
2 Luftschlauch
3 Öler
4 Druckregler
5 Filter
Wichtige Hinweise:
1. Der Begriff „Arbeitsdruck" bezieht sich auf den Luftleitungsdruck, der auf das Werkzeug unter
Arbeitsbedingungen wirkt (d. h. das Werkzeug ist angeschaltet). Er bezieht sich nicht auf den
vom Luftkompressor aufgebauten Druck.
2. Ein Luftschlauch kann einen Druckabfall von bis zu 1,03 bar (15 psi) vom Luftkompressor zum
Werkzeug verursachen, so dass Sie den Ausgangsluftdruck des Kompressors möglicherweise
höher einstellen müssen, um den erforderlichen Druck am Werkzeug aufrechtzuerhalten.
3. Jedes Druckluftwerkzeug hat seine eigenen Angaben zum Luftverbrauch. Überprüfen Sie die
Angaben Ihres Kompressors, um sicher zu sein, dass er sowohl den erforderlichen Mindest-
druck als auch den erforderlichen Durchfluss unterstützt.
Technische Daten
Spannzange (㎜)
U
Geschwindigkeit ( ⁄
min
Durchschnittlicher Luftverbrauch (
Erforderlicher Luftdruck (bar)
Lufteinlass (㎜)
Luftschlauch-Innendurchmesser (㎜)
Vorbereitung
Bevor Sie mit der Einstellung oder dem Betrieb des Produkts beginnen, stellen Sie sicher, dass alle
Teile vorhanden sind. Vergleichen Sie die Teile mit der Stückliste. Wenn ein Teil fehlt oder beschädigt
ist, versuchen Sie nicht, das Produkt zusammenzubauen, zu installieren oder zu betreiben.
Anweisungen zur Bedienung
1. Schmieren Sie das Werkzeug vor dem Betrieb. Siehe Abschnitt „Pflege und Wartung" für genaue -
re Anweisungen zum Schmieren.

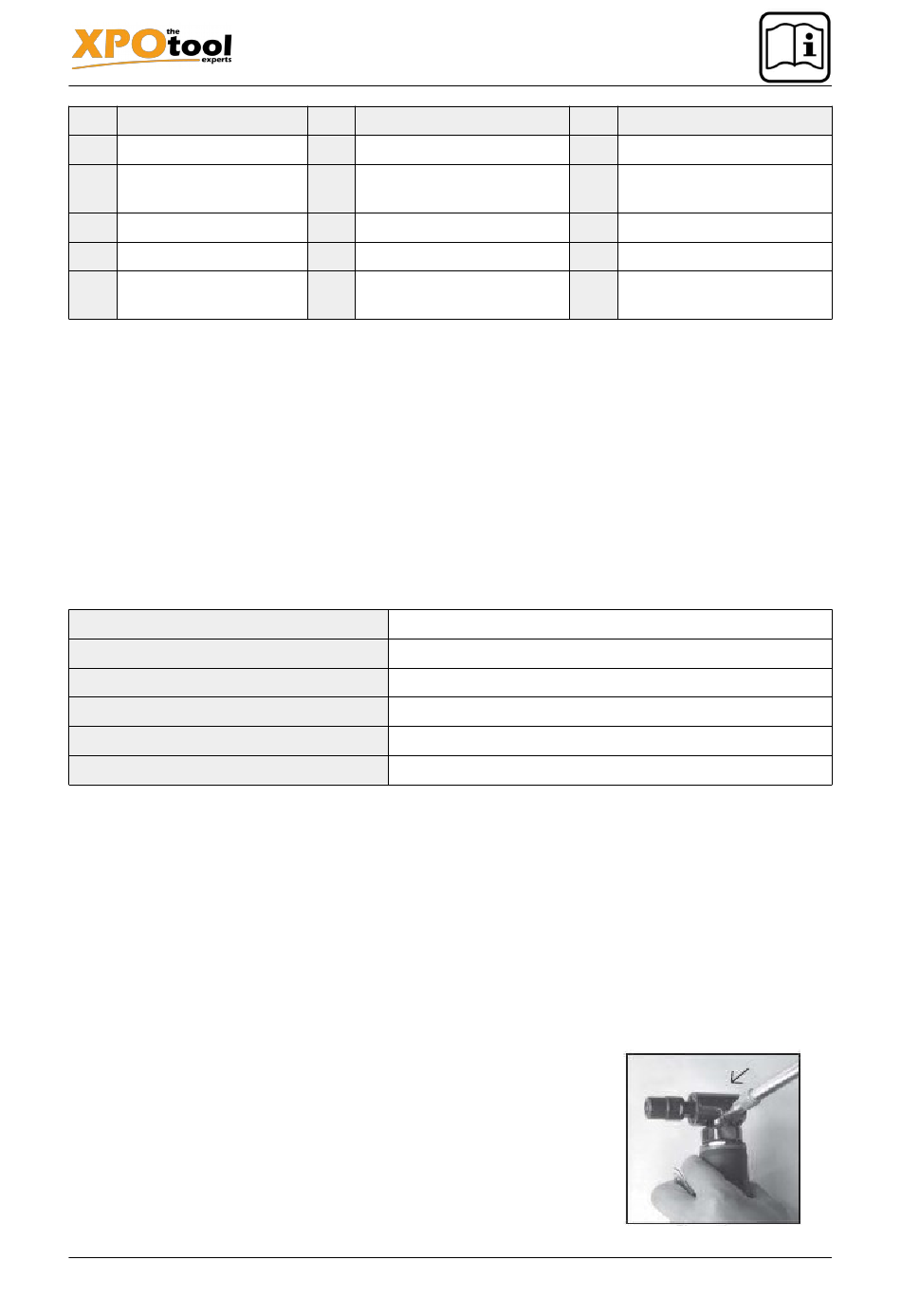

2. Schmieren Sie das Getriebe mit einer Fettpresse (nicht im Liefer-
umfang enthalten), indem Sie die Düse der Pistole in das Schmier-
ventil (30) einführen und einige Tropfen Fett zur Schmierung einsprit-
zen. Dies schützt das Getriebe, hält es in einem guten Zustand und
erhöht die Lebensdauer des Werkzeugs.
Hinweis! Das Getriebe des Werkzeugs sollten einmal pro Arbeitstag
geschmiert werden.
https://www.XPOtool.com
The Tool Experts
Nr. Bezeichnung
6 Absperrventil
7 Schlauchpeitsche
8 Kupplung und Verbinder
9 Täglich ablassen!
Rohr und Anschluss mit
10
13 mm (½") (oder größer)
6 (1,4")
) 20.000
ℓ ⁄ ) etwa 100
min
6,3 (90 psi)
6,35 (¼")
9,5 (⅜")
Artikel 62996
Nr. Bezeichnung
11 Drucklufttrockner
Rohr und Anschluss mit
12
25,4 mm (1") (oder größer)
13 Luftkompressor
14 Automatischer Ablauf
15 Täglich ablassen!
Abb. 1
